WIKA PSD-30 Технические данные онлайн
Электронные средства
измерения давления
WIKA типовой лист PE 81.67
Страница 1 из 10WIKA типовой лист PE 81.67
∙ 01/2018
Электронное реле давления с индикатором
Модель PSD-30, стандартная версия
Модель PSD-31, с открытой мембраной
Описание
Приз за дизайн и функциональность
Удачная конструкция и великолепная функциональность
линейки реле WIKA подтверждены призом “iF product
design award 2009”, полученным за разработку реле
давления PSD-30.
Прочный экран светодиодного индикатора разработан с
использованием символов высотой 9 мм (максимально
возможный размер) и небольшим наклоном для
считывания показаний максимально удобным способом
с большого расстояния. Используется 14-сегментный
индикатор, который обеспечивает высокое качество
отображаемой текстовой информации.
Управление выполняется с помощью простой и
интуитивно понятной навигации по меню 3 клавишами.
Навигация по меню соответствует новейшему стандарту
VDMA.
Стандарт VDMA для жидкостных датчиков (24574-1,
часть 1 - реле давления) предполагает упрощение
использования реле давления за счет стандартизации
навигации по меню и отображения информации.
Клавиши управления выполнены максимально крупными
и эргономично расположены для обеспечения быстрой и
простой настройки. Управление облегчается благодаря
наличию тактильного ощущения нажатия.
Монтаж в зависимости от требований заказчика
Модели PSD-30 и PSD-31 могут монтироваться
различным образом в зависимости от конкретной
ситуации. Благодаря практически полному повороту
индикатора и корпуса более, чем на 300°, положение
индикатора может выбираться независимо от
электрического соединения. Индикатор всегда
можно установить направленным на оператора, а
кабельный ввод M12 x 1 расположить в зависимости от
направления кабеля.
Высокое качество
В процессе разработки изделий линейки реле WIKA
большое внимание уделялось прочности конструкции
и выбору соответствующих материалов, совместимых
с применением в машиностроении. По этой причине
корпус и резьбовая часть электрического разъема
выполнены из нержавеющей стали. Благодаря этому
перекручивание или отрыв разъема практически
невозможны.
IO-Link 1.1
Благодаря опциональному выходному сигналу,
соответствующему коммуникационному стандарту
IO-Link, модели PSD-30 и PSD-31 могут интегрироваться
в современные системы автоматизации. IO-Link
позволяет ускорить монтаж, параметризацию и
повысить функциональность PSD-30 и PSD-31.
Типовые листы на похожие изделия:
Электронное реле температуры с индикатором; модель TSD-30; см. типовой лист TE 67.03
Электронное реле температуры с индикатором; модель LSD-30; см. типовой лист LM 40.01
Применение
■
Обрабатывающие станки
■
Гидравлические и пневматические системы
■
Насосы и компрессоры
■
Специальное машиностроение
Особенности
■
Легко читаемый, надежный цифровой дисплей
■
Интуитивно понятная и быстрая настройка
■
Простые и гибкие варианты монтажа

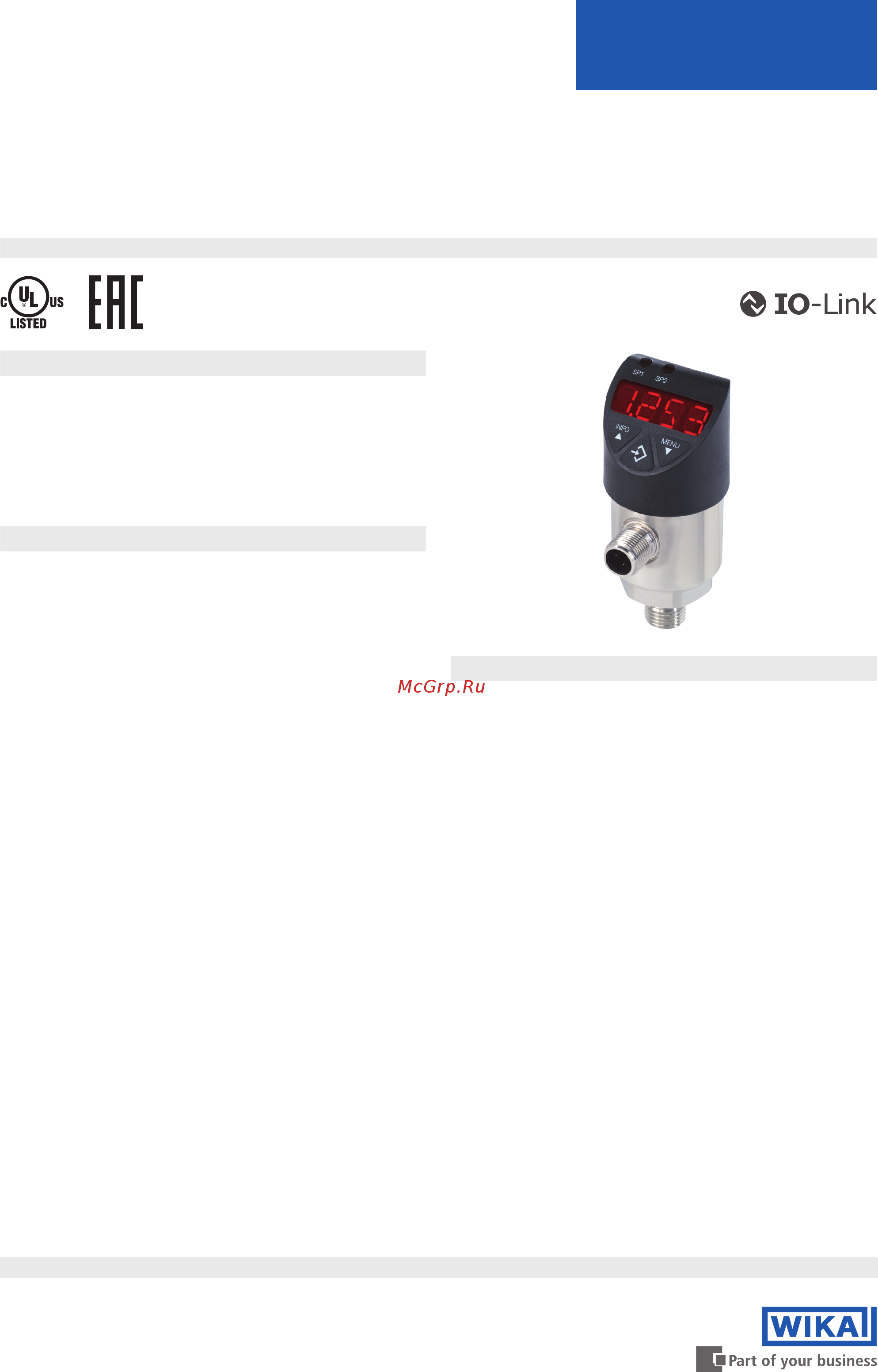

Электронное реле давления, модель PSD-30
Содержание
- Описание 1
- Особенности 1
- Применение 1
- Электронное реле давления с индикатором модель psd 30 стандартная версия модель psd 31 с открытой мембраной 1
- Электронные средства измерения давления 1
- 7 кратная для относительных диапазонов измерения давления 160 psi 1000 psi и 1500 psi 2
- Абсолютное давление 2
- Вакуум и мановакууметрическое давление 2
- Герметичность по вакууму да 2
- Диапазоны измерения 2
- Избыточное давление 2
- Индикатор 2
- Кратная 2
- Перегрузка перегрузочная способность зависит от используемого чувствительного элемента в зависимости от выбранного технологического присоединения и уплотнения могут накладываться ограничения на величину перегрузочной способности 2
- Приведенные диапазоны измерения также возможны в кг см² кпа и мпа специальные диапазоны измерения от 0 1 до 0 600 бар от 0 15 до 0 8000 psi по запросу в специальных диапазонах измерения возможно снижение долговременной стабильности и повышение температурной ошибки 2
- Сегментный светодиодный индикатор красный 4 разрядный высота символов 9 мм 0 35 дюйма индикатор может электронным способом поворачивать отображаемые значения на 180 время обновления регулируется 100 200 500 или 1000 мс 2
- Выходные сигналы 3
- Источник питания 3
- Нормальные условия по iec 61298 1 3
- Характеристики погрешности 3
- Материалы 4
- Условия эксплуатации 4
- Ограничитель опция для применений с вероятностью бросков давления рекомендуется использовать ограничитель ограничитель сужает сечение пневматического порта до 0 3 мм повышая таким образом устойчивость к резкому изменению даления 5
- Стандарт резьба перегрузка уплотнение 5
- Технологические присоединения 5
- Типы присоединений модель psd 30 5
- Типы присоединений модель psd 31 5
- Круглый разъем m12 x 1 4 контактный 6
- Круглый разъем m12 x 1 5 контактный 6
- Соединения 6
- Схема соединений 6
- Электрические соединения 6
- Электробезопасность защита от короткого замыкания s sp1 sp2 вместо u защита от обратной полярности u вместо u напряжение пробоя изоляции 500 в пост тока защита от повышенного напряжения 40 в пост тока 6
- Информация производителя и сертификаты 7
- Логотип описание 7
- Логотип описание страна 7
- Нормативные документы 7
- Нормативные документы и сертификаты приведены на веб сайте 7
- G l1 l2 l3 d1 8
- G ¼ a din 3852 e 14 0 55 8
- G ¼ b en 837 13 0 51 8
- G ½ a din 3852 e 17 0 67 8
- G ½ b en 837 20 0 79 8
- Pt ¼ 13 0 51 8
- R ¼ 13 0 51 8
- Wika типовой лист pe 81 7 01 2018 страница 8 из 10 8
- ¼ npt 13 0 51 8
- ½ npt 19 0 75 8
- Внутренняя резьба 8
- Внутренняя резьба открытая мембрана 8
- Масса приблизительно 220 г 7 76 унции 8
- Размеры в мм дюймах 8
- Реле давления с круглым разъемом m12 x 1 4 контактным и 5 контактным 8
- Аксессуары и запасные части 9
- Описание код заказа 9
- Сварная муфта 9
- Уплотнения 9
- Штекеры с литым кабелем описание диапазон температур диаметр кабеля код заказа 9
- Вкручиваемый охлаждающий элемент g ½ внутренняя резьба g ½ наружная резьба по en 837 для приборов с технологическим присоединением g ½ b по en 837 10
- Информация для заказа модель диапазон измерения выходной сигнал технологическое присоединение аксессуары и запасные части 10
- Монтажный кронштейн 10
- Описание код заказа 10
