WIKA типовой лист PE 81.67 ∙ 01/2018 Страница 6 из 10
Электрические соединения
Соединения
■
Круглый разъем M12 x 1 (4-контактный)
■
Круглый разъем M12 x 1 (5-контактный)
1)
1) Только для версии с двумя коммутирующими выходами и дополнительным
аналоговым сигналом
Электробезопасность
Защита от короткого
замыкания: S+ / SP1 / SP2 вместо U-
Защита от обратной
полярности: U+ вместо U-
Напряжение пробоя
изоляции: 500 В пост. тока
Защита от повышенного
напряжения: 40 В пост. тока
Схема соединений

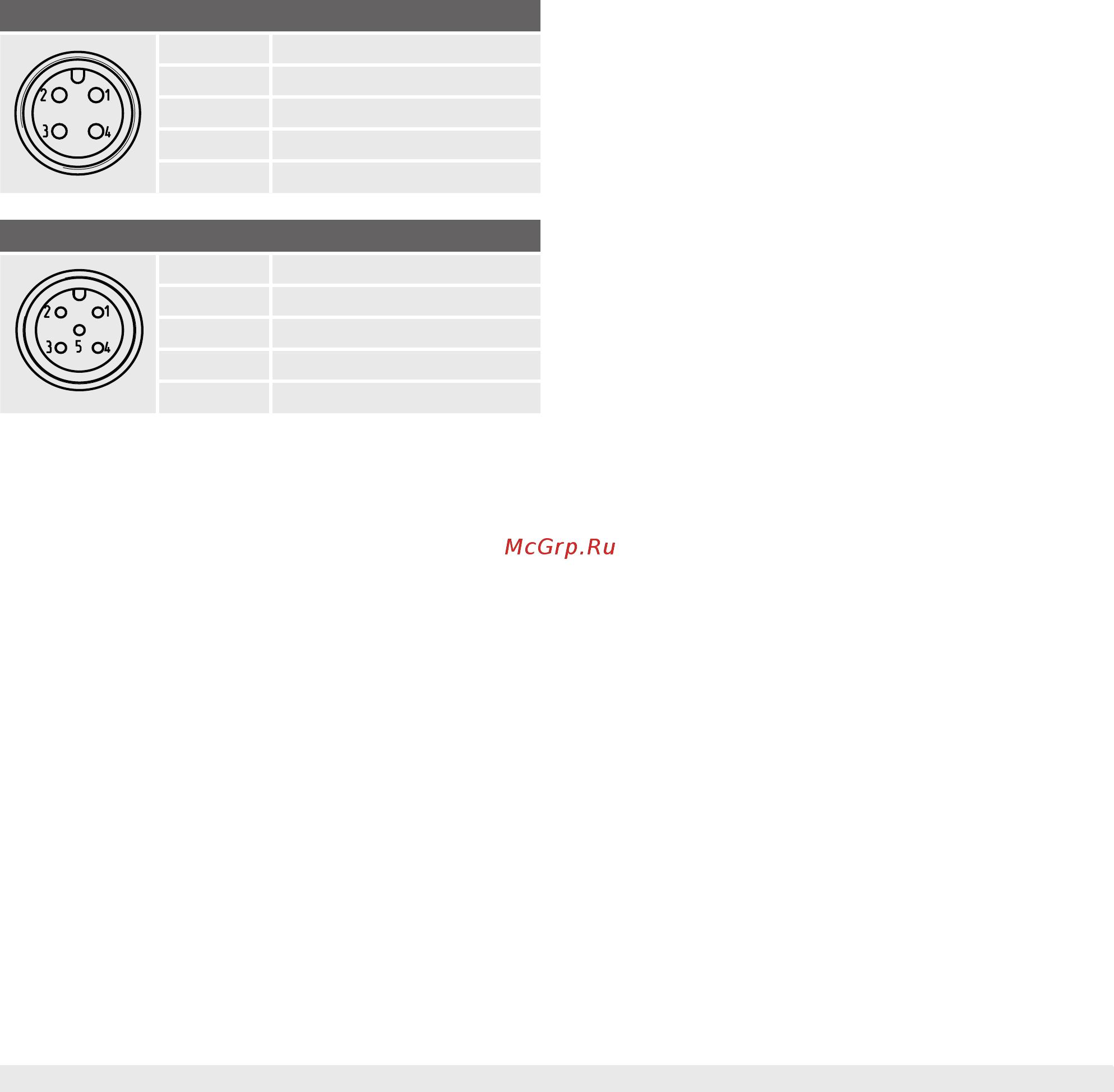

Круглый разъем M12 x 1 (4-контактный)
U+ 1
U- 3
S+ 2
SP1 / C 4
SP2 2
Круглый разъем M12 x 1 (5-контактный)
U+ 1
U- 3
S+ 5
SP1 / C 4
SP2 2
Условные обозначения:
U+ Положительная клемма питания
U- Отрицательная клемма питания
SP1 Коммутирующий выход 1
SP2 Коммутирующий выход 2
C Коммуникация через IO-Link
S+ Аналоговый выход
