5. Пуск, эксплуатация
5.1 Механическое присоединение
В соответствии с общими техническими правилами для манометров
(например, EN 837-2 "Рекомендации по выбору и установке манометров").
При завинчивании манометров нельзя прилагать усилие к корпусу,
процедуру следует выполнять с помощью гаечного ключа (или используя
подходящий инструмент), захватив им шестигранник стандартного
соединения.
Для цилиндрической резьбы используйте плоские шайбы,
профилированные уплотнительные кольца
или уплотнения WIKA на
уплотняющей поверхности c. Для конических резьб (например, NPT),
уплотнение выполняется на самой резьбе d, с использованием
подходящего уплотнителя (EN 837-2).
Момент затяжки зависит от используемого уплотнения. Для ориентации
измерительного прибора таким образом, чтобы максимально удобно
считывать показания, следует использовать клэмповое гнездо или
накидную гайку. Если манометр оснащен устройством аварийного
сброса давления
, то его необходимо защитить от блокировки твердыми
отложениями и грязью.
5.1.1 Монтаж
■
Нормальное положение по EN 837-3 / 9.6.6 рисунок 7: 90° ( ⊥ )
■
Технологическое присоединение снизу
■
Для версий с гидрозаполнением сбросной клапан в верхней части
корпуса прибора должен быть открыт до начала ввода в эксплуатацию!
■
Место установки вне помещения должно соответствовать степени
пылевлагозащиты прибора.
■
Во избежание перегрева прибор в процессе эксплуатации не должен
подвергаться воздействию прямых солнечных лучей!
■
Для безопасного сброса давления в случае неисправности
измерительные приборы с устройствами аварийного сброса или
выдуваемой задней стенкой корпуса должны располагаться на
расстоянии минимум 20 мм от другого оборудования.

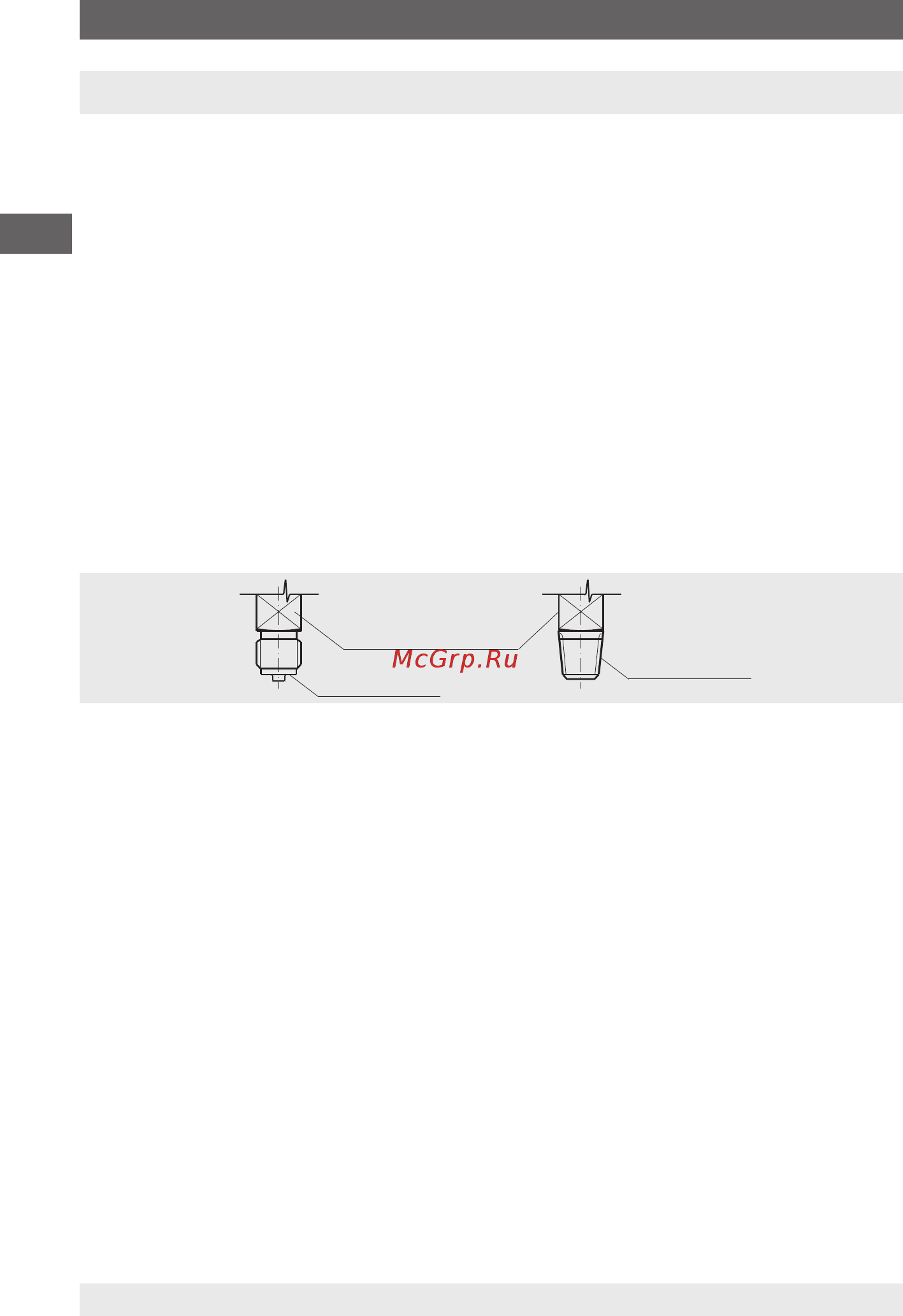

Уплотнение на
резьбеd
Шестигранник под
ключ
Уплотняющая поверхность
c
Руководство по эксплуатации манометров, модель 821, 851 и 830 E10
01/2018 RU based on 14057651.01 11/2017 EN/DE
