RU
Руководство по эксплуатации манометров, модель 821, 851 и 830 E12
01/2018 RU based on 14057651.01 11/2017 EN/DE
5.1.7 Температурная нагрузка
Монтаж манометров следует выполнять таким образом, чтобы не было
выхода за допустимые значения температуры окружающей и измеряемой
среды с учетом явления конвекции и теплового излучения. Поэтому прибор
и запорная арматура должны быть защищены путем использования
достаточно длинных импульсных трубок или сифонов. Следует учитывать
влияние температуры на точность индикации.
ВНИМАНИЕ
!
Реальная максимальная температура поверхности зависит
не столько от самого оборудования, сколько от от условий
эксплуатации. При работе с газообразными средами
температура может возрастать за счет тепла, выделяемого при
сжатии. В таких случаях может понадобиться дросселирование
давления или снижение допустимой температуры среды.

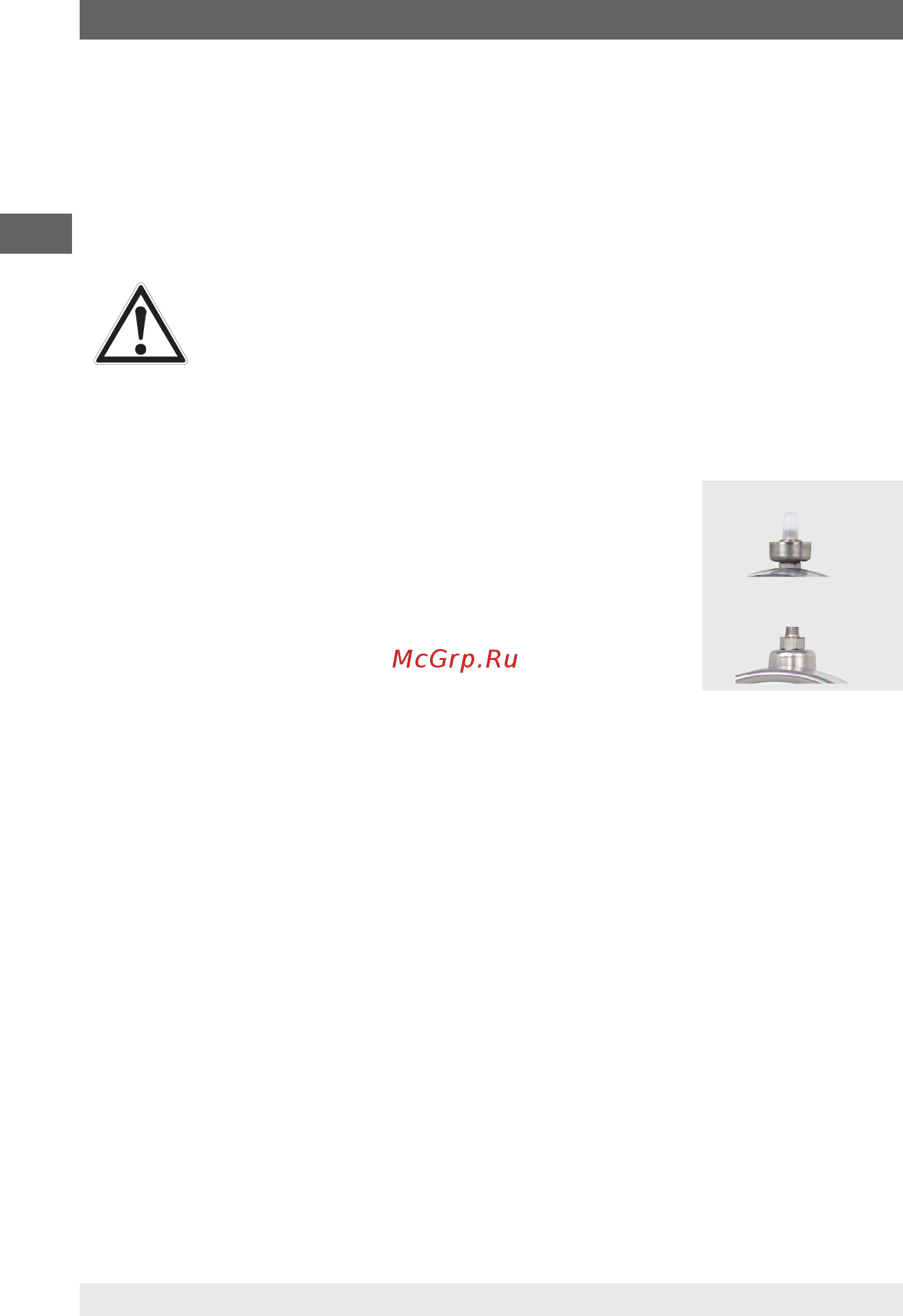

5.1.8 Ввод в эксплуатацию компенсационного клапана
Для приборов, оснащенных компенсационным
клапаном
в зависимости от применения необходимо предусмотреть
сброс для выравнивания внутреннего давления.
Инструмент: гаечный ключ SW 9
1. Снимите пластмассовый колпачок
2. Ослабьте резьбовое соединение сверху корпуса
клапана
3. Завинтите клапан, повернув его корпус на 180°,
с моментом ≤ 4,5 Нм
5.1.9 Защита чувствительных элементов от перегрузки по давлению
Если давление измеряемой среды быстро меняется или возможны броски
давления, они не должны действовать непосредственно на чувствительный
элемент. Воздействие бросков давления необходимо сглаживать, например,
с помощью установки суживающего устройства (уменьшение поперечного
сечения канала давления) или путем установки регулируемого дроссели-
рующего устройства.
5.1.10 Точка отбора давления
Точка отбора давления в запорной арматуре должна быть как можно
большего диаметра (≥ 6 мм), так чтобы
давление в этой точке на искажалось
потоком измеряемой среды. Импульсные трубки между точками отбора
давления и измерительным прибором должны иметь достаточный диаметр
для предотвращения их закупоривания и задержки передачи давления.
5.1.11 Импульсные трубки
Во избежание значительных временных задержек импульсные трубки
должны быть как можно короче и не должны иметь резких изгибов.
При монтаже рекомендуется обеспечивать постоянный наклон,
приблизительно 1:15.
5. Пуск, эксплуатация
После
До
