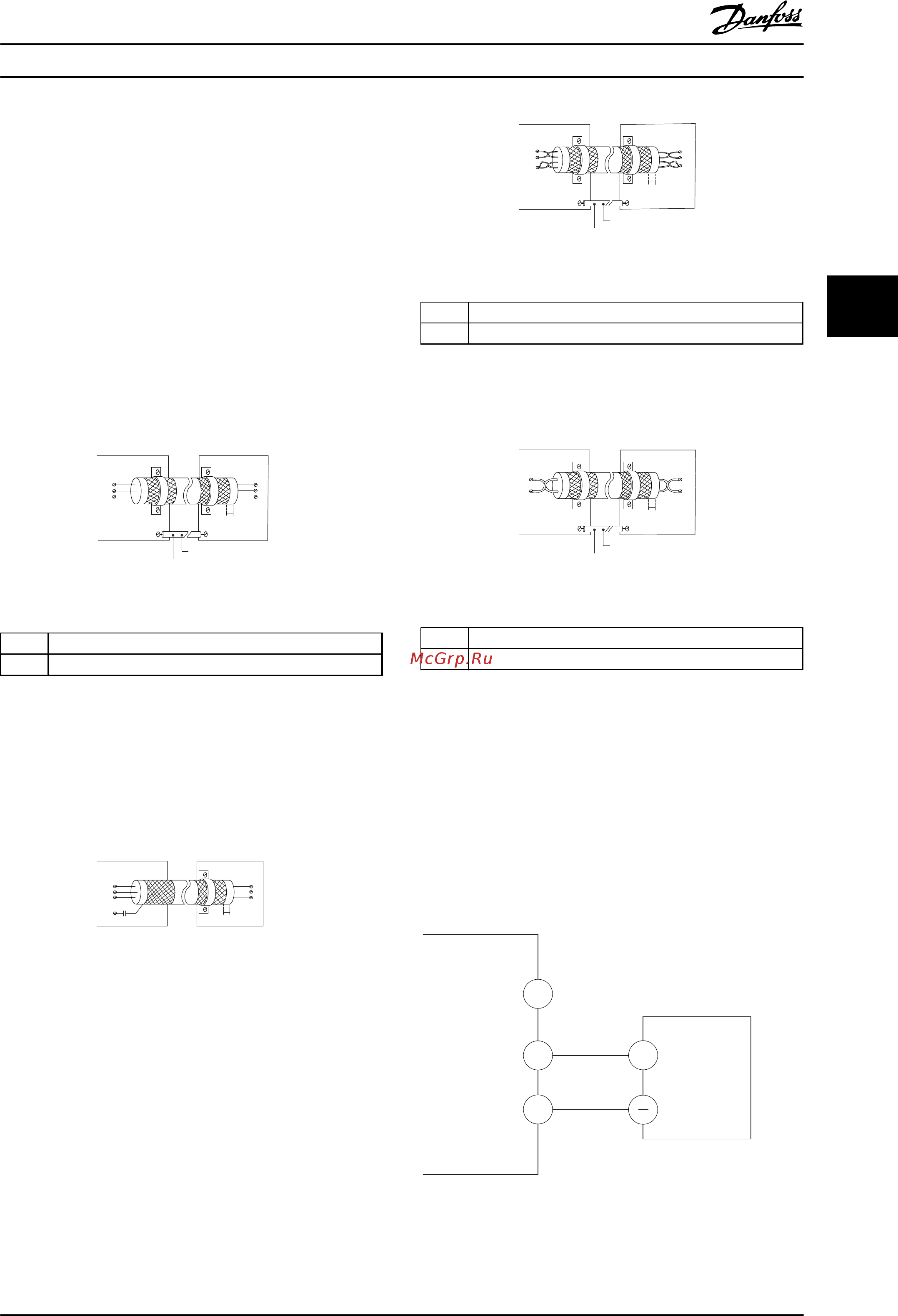

3.2.4.4 Использование экранированных
кабелей
управления
Правильное экранирование
В
большинстве случаев предпочтительным методом
будет фиксация управляющих кабелей и кабелей
последовательной связи с помощью входящих в
комплект экранирующих зажимов на обоих концах, что
позволит обеспечить наилучший контакт для
высокочастотных кабелей.
Если потенциалы земли преобразователя частоты и ПЛК
различаются между собой, могут возникнуть
электрические помехи, способные нарушить работу
всей системы. Эта проблема решается установкой
выравнивающего кабеля как можно ближе к кабелю
управления. Мин. поперечное сечение: 16 мм².
1
2
PE
FC
PE
PLC
130BB922.12
PE PE
<10 mm
Рисунок 3.7 Экранирующие
зажимы на обоих концах
1 Мин. 16 мм²
2 Выравнивающий кабель
Таблица
3.4 Пояснения к Рисунок 3.7
Контуры заземления 50/60 Гц
Если используются очень длинные кабели управления,
могут возникать контуры заземления. Для их устранения
следует подключить один конец экрана к земле через
конденсатор емкостью 100 нФ (обеспечив короткие
выводы).
100nF
FC
PE
PE
PLC
<10 mm
130BB609.12
Рисунок 3.8 Подключение через конденсатор емкостью 100
нФ
Избегайте
помех ЭМС в системе последовательной
связи
Эта клемма подключается к земле через внутреннюю
цепочку RC. Для снижения помех между проводниками
используются кабели из витой пары. Рекомендуемый
метод показан на Рисунок 3.9:
PE
FC
PE
FC
130BB923.12
PE PE
69
68
61
69
68
61
1
2
<10 mm
Рисунок 3.9 Кабели из витой
пары
1 Мин. 16 мм²
2 Выравнивающий кабель
Таблица
3.5 Пояснения к Рисунок 3.9
В качестве альтернативы, соединение к клемме 61
может быть пропущено:
PE
FC
PE
FC
130BB924.12
PE PE
69
69
68
68
1
2
<10 mm
Рисунок 3.10 Кабели из витой
пары без клеммы 61
1 Мин. 16 мм²
2 Выравнивающий кабель
Таблица
3.6 Пояснения к Рисунок 3.10
3.3 Последовательная связь
Подключите провода интерфейса последовательной
связи
RS-485 к клеммам (+)68 и (-)69.
•
Рекомендуется использовать экранированный
кабель последовательной связи.
•
Правильное подключение заземления описано
в 3.2.2 Требования к заземлению.
61
68
69
+
130BB489.10
RS-485
Рисунок 3.11 Схема подключения проводов
последовательной
связи
Монтаж
Краткое руководство по VLT
®
AutomationDrive FC 360
MG06A302 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
19
