Уровень
напряжения, логический «0» NPN
2)
> 19 В пост. тока
Уровень
напряжения, логическая «1» NPN
2)
< 14 В пост. тока
Максимальное напряжение на входе 28 В пост. тока
Диапазон частоты повторения импульсов 4 Гц
– 32 кГц
(Рабочий цикл) Мин. длительность импульсов 4,5 мс
Входное сопротивление, R
i
прибл. 4 кОм
Аналоговые входы
Количество
аналоговых входов 2
Номер
клеммы 53, 54
Режимы Напряжение
или ток
Выбор режима программный
Уровень
напряжения 0–10 В
Входное сопротивление, R
i
около 10 кОм
Максимальное напряжение -15...+20 В
Уровень
тока От 0/4 до 20 мА (масштабируемый)
Входное сопротивление, R
i
около 200 Ом
Макс. ток 30 мА
Разрешающая способность аналоговых входов 11 бит (+ знак)
Точность аналоговых входов Погрешность не более 0,5 % от полной шкалы
Полоса частот 100 Гц
Аналоговые входы гальванически изолированы от напряжения питания (PELV) и других высоковольтных клемм.
Mains
Functional
isolation
PELV isolation
Motor
DC Bus
High
voltage
Control
+24 V
RS-485
18
31
130BD310.10

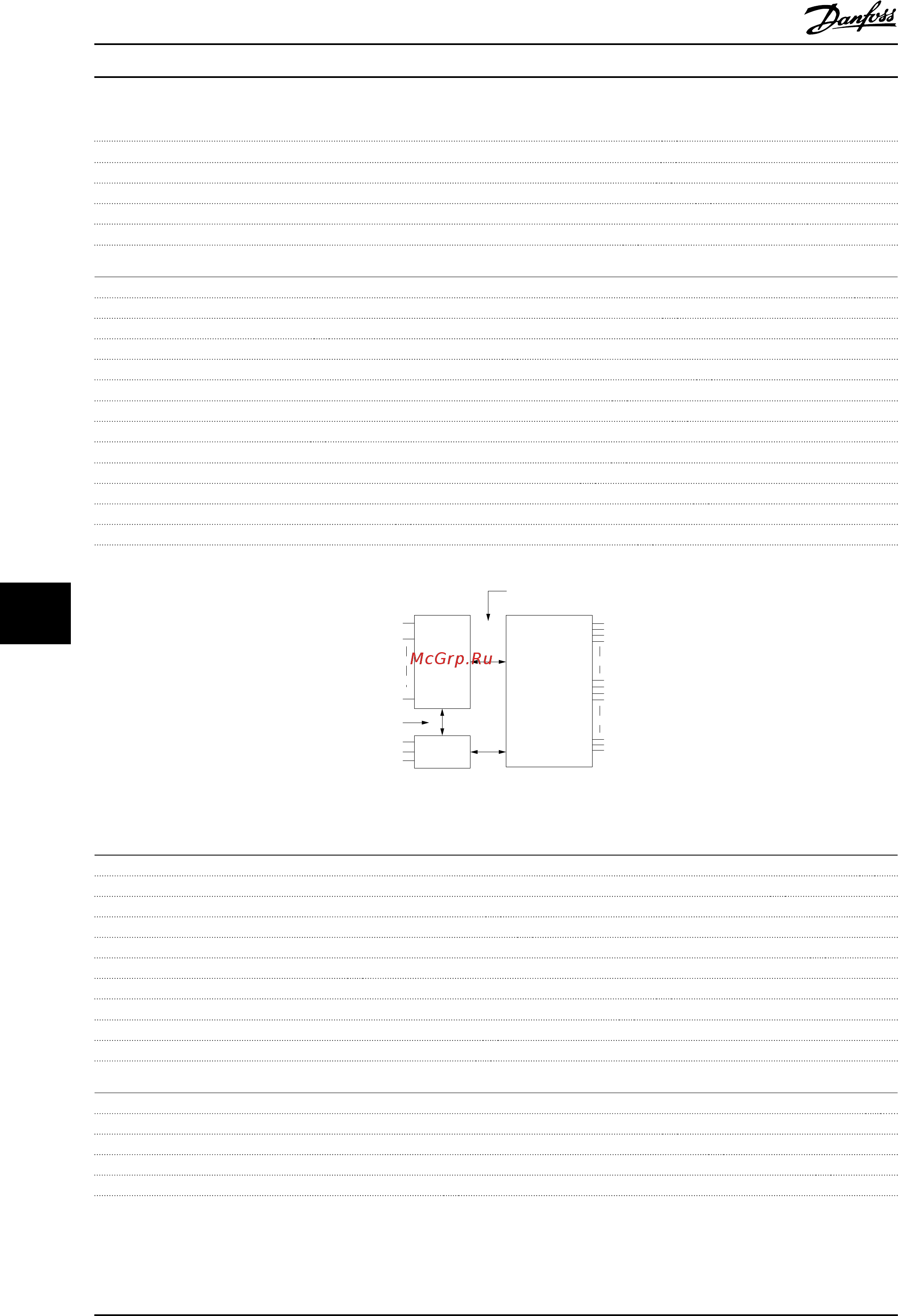

Рисунок 8.1 Аналоговые входы
Импульсные входы
Программируемые импульсные входы 2
Номера
клемм импульсных входов 29, 33
Макс. частота на клеммах 29, 33 32 кГц
(двухтактное управление)
Макс. частота на клеммах 29, 33 5 кГц
(открытый коллектор)
Минимальная частота на клеммах 29, 33 4 Гц
Уровень
напряжения См. раздел, посвященный цифровым входам
Максимальное напряжение на входе 28 В пост. тока
Входное сопротивление, R
i
прибл. 4 кОм
Точность на импульсном входе (0,1–1 кГц) Макс. погрешность:
0,1 % от полной шкалы
Точность на импульсном входе (1–32 кГц) Макс. погрешность:
0,05 % от полной шкалы
Аналоговые выходы
Количество
программируемых аналоговых выходов 2
Номер
клеммы 45, 42
Диапазон тока аналогового выхода 0/4–20 мА
Макс. нагрузка резистора на аналоговом выходе относительно общего провода 500 Ом
Точность на аналоговом выходе Макс. погрешность:
0,8 % полной шкалы
Технические характеристики
Краткое руководство по VLT
®
AutomationDrive FC 360
48 MG06A302 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
88
