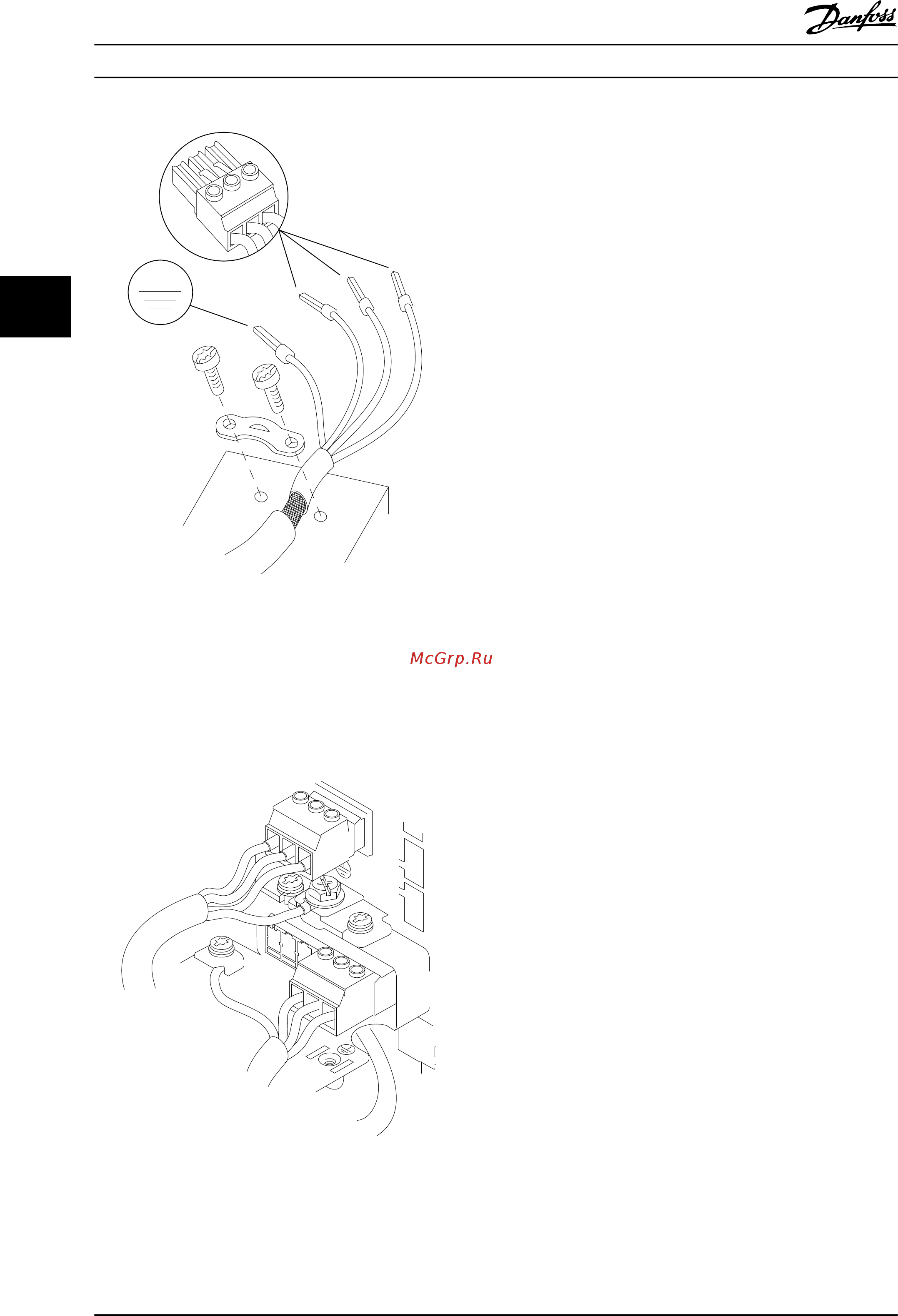

![Danfoss VLT Refrigeration Drive FC103 FC-103P3K0T2 [20/84] Подключение сети переменного тока](/img/pdf.png)
Danfoss VLT Refrigeration Drive FC103 FC-103P3K0T2 [20/84] Подключение сети переменного тока
![Danfoss VLT Refrigeration Drive FC103 FC-103P3K0T2 [20/84] Подключение сети переменного тока](/views2/1559494/page20/bg14.png)
130BD531.10
U
V
W
96
97
98
Рисунок 4.5 Подключение двигателя
На
Рисунок 4.6 показано подключение сетевого питания,
двигателя и заземления для базовых преобразователей
частоты. Фактические конфигурации отличаются для
разных типов устройств и дополнительного
оборудования.
95
130BB920.10
+DC
BR-
B
M A I N S
L1 L2 L3
91 92 93
RELAY 1 RELAY 2
99
- LC -
U V W
MOTOR
99
Рисунок 4.6 Пример подключения кабелей двигателя,
силовых
кабелей и заземления
4.7 Подключение сети переменного тока.
•
Размер
проводов зависит от входного тока
преобразователя частоты. Сведения о
максимальных размерах проводов см. в
глава 8.1 Электрические характеристики.
•
Используйте кабель размера, рекомендуемого
государственными и местными нормами
электробезопасности.
Процедура
1. Подключите провода 3-фазного входного
питания переменного тока к клеммам L1, L2 и
L3 (см. Рисунок 4.6).
2. В зависимости от конфигурации оборудования
входное питание подключается к силовым
входным клеммам или к входному
разъединителю.
3. Заземлите кабель в соответствии с
инструкциями по заземлению в
глава 4.3 Заземление.
4. При питании от сети, изолированной от земли
(IT-сеть или плавающий треугольник) или от
сети TT/TN-S с заземленной ветвью
(заземленный треугольник), установите для
пар. 14-50 Фильтр ВЧ-помех значение [0] Выкл.
во избежание повреждения промежуточной
цепи и для уменьшения емкостных токов на
землю согласно стандарту IEC 61800-3.
4.8 Подключение элементов управления
•
Необходимо
изолировать провода
подключения элементов управления от
высоковольтных компонентов преобразователя
частоты.
•
Если преобразователь частоты подключен к
термистору, провода цепи управления данного
термистора должны быть экранированы и
иметь усиленную/двойную изоляцию.
Рекомендуется использовать источник питания
24 В пост. тока.
Электрический монтаж Инструкции по эксплуатации
18 Danfoss A/S © Вер. 10–04–2014 Все права защищены. MG16E350
44
