Цифровые входы/выходы
Клемма Параметр Установка
по
умолчанию
Описание
55 -
Общий для
аналогового
входа
Последовательная связь
61 -
Встроенный
резистивно-
емкостной
фильтр
для экрана кабеля.
Используется
ТОЛЬКО для
подключения экрана
при наличии
проблем с ЭМС.
68 (+) 8-3* Интерфейс RS-485.
Для
контактного
сопротивления
предусмотрен
переключатель платы
управления.
69 (-) 8-3*
Реле
01, 02, 03 5-40 [2] Привод
готов
Выход реле типа
Form
C. Используется
для подключения
напряжения
переменного и
постоянного тока, а
также резистивных и
индуктивных
нагрузок.
04, 05, 06 5-40 [5] Работа
Таблица 4.2 Описание клемм
Дополнительные
клеммы:
•
2 выхода реле типа Form C. Расположение
выходов зависит от конфигурации
преобразователя частоты.
•
Клеммы, расположенные на встроенном
дополнительном оборудовании. См.
руководство к соответствующему
дополнительному оборудованию.
4.8.2 Подключение к клеммам
управления
Для облегчения монтажа разъемы клемм управления
можно
отсоединять от преобразователя частоты, как
показано на Рисунок 4.7.
УВЕДОМЛЕНИЕ
Для сведения помех к минимуму провода цепи
управления
должны быть как можно более короткими
и должны быть проложены отдельно от
высоковольтных кабелей.
1. Разомкните контакт, вставив небольшую
отвертку
в прорезь, расположенную над
контактом, и подтолкнув отвертку немного
вверх.
130BD546.10
2
1
10 mm
29
27
32
19
18
13
12
33

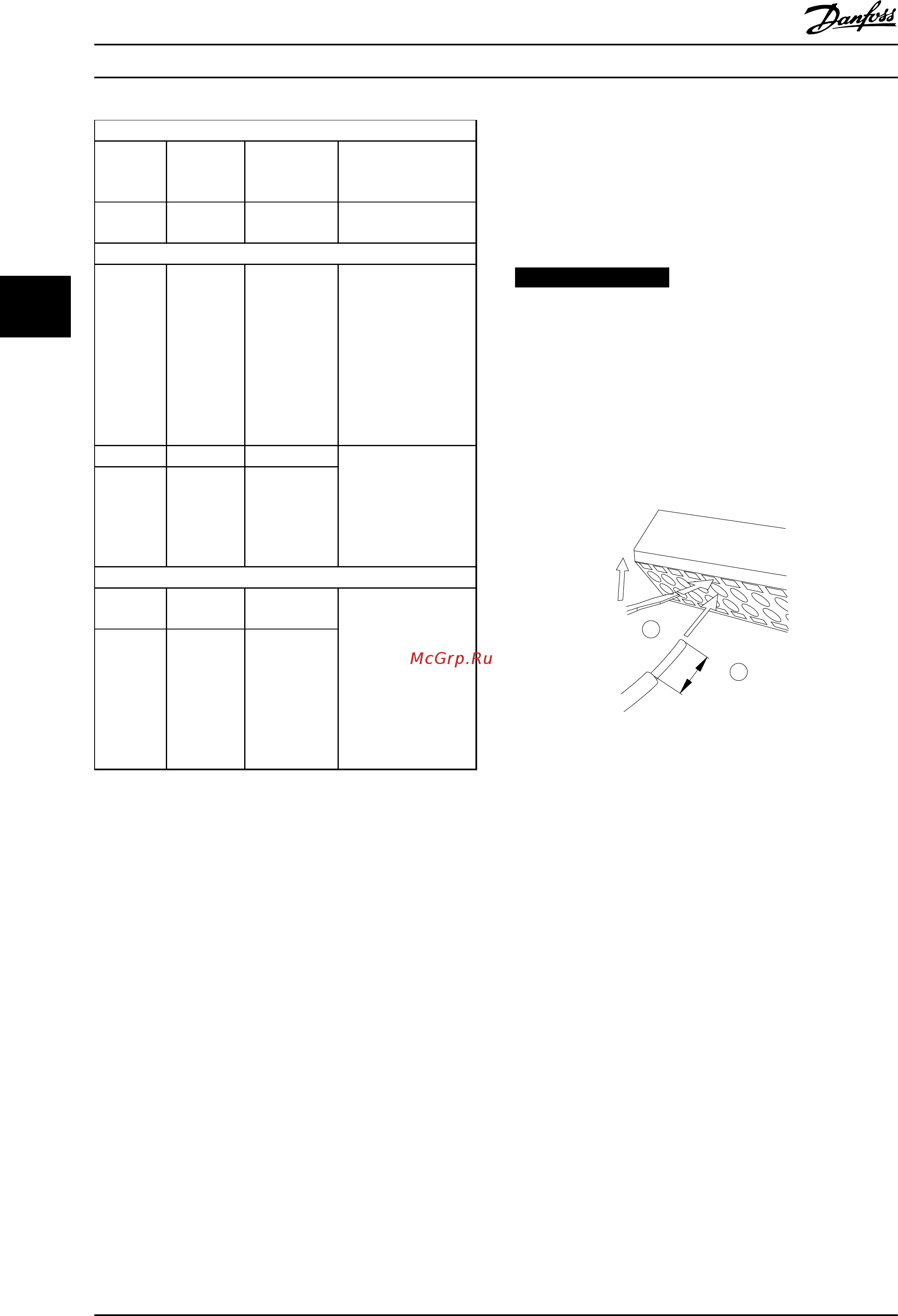

Рисунок 4.9 Подключение проводов цепи управления
2. Вставьте зачищенный управляющий провод в
контакт.
3.
Выньте отвертку для фиксации провода
управления в контакте.
4. Убедитесь в том, что контакт надежно
закреплен. Слабый контакт может привести к
сбоям в работе оборудования или к снижению
рабочих характеристик.
Размеры проводки для клемм управления см. в
глава 8.5 Технические характеристики кабелей, а
типовые подключения элементов управления — в
глава 6 Примеры настройки для различных применений.
Электрический монтаж Инструкции по эксплуатации
20 Danfoss A/S © Вер. 10–04–2014 Все права защищены. MG16E350
