2 Программирование
2.1 Клавиатура панели местного
управления

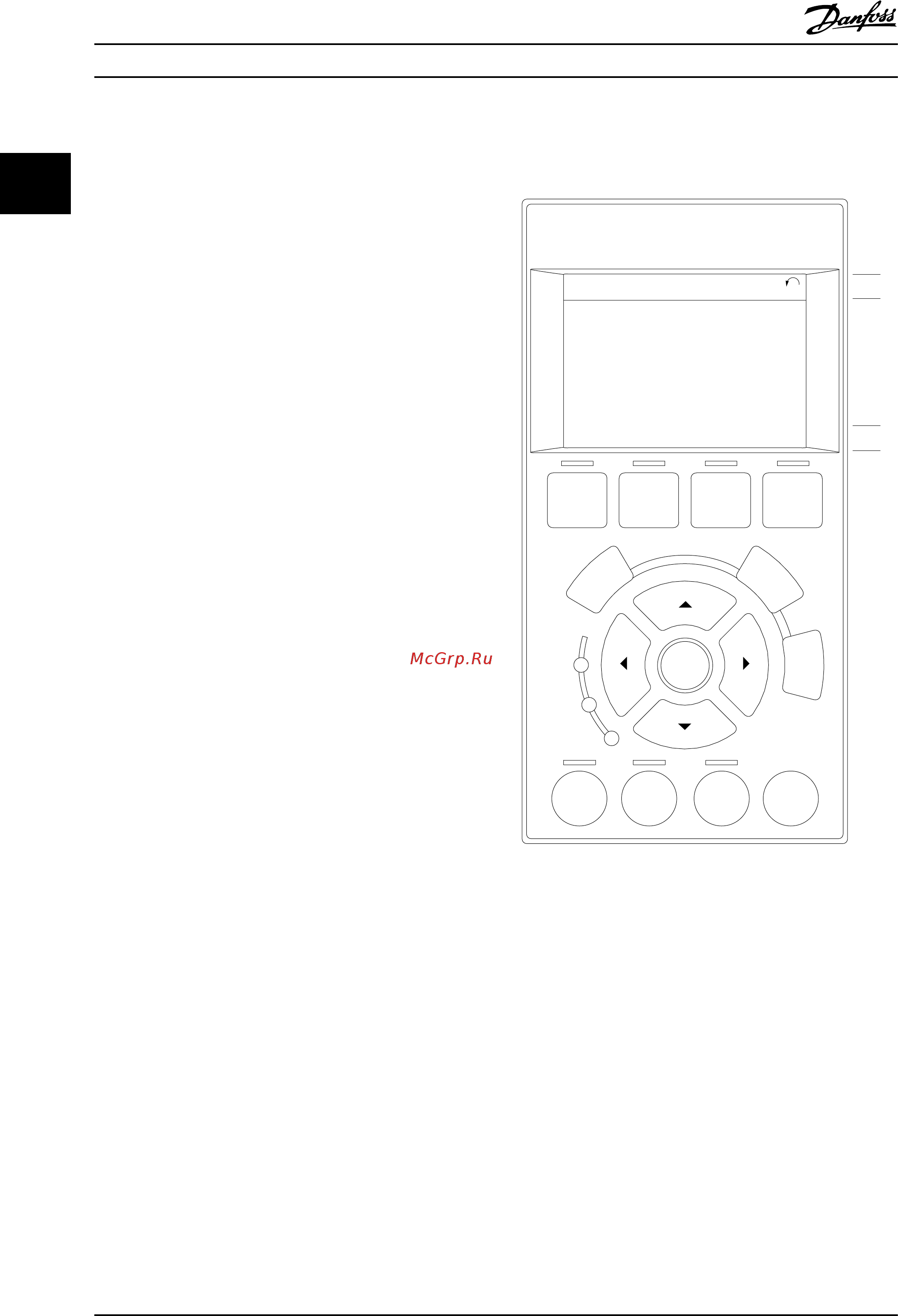

2.1.1 Как работать с графической LCP
(GLCP)
Для GLCP (LCP 102) действительно следующее:
GLCP разделена на четыре функциональные зоны
1. Графический дисплей со строками состояния.
2. Кнопки меню и световые индикаторы
(светодиоды), позволяющие выбирать режим,
изменять параметры и переключать функции
дисплея.
3. Кнопки навигации и световые индикаторы
(светодиоды).
4. Кнопки управления и световые индикаторы
(светодиоды).
Графический дисплей
жидкокристаллический дисплей имеет фоновую
подсветку и 6 буквенно-цифровых строк. Все данные
выводятся на LCP, где в режиме [Status] (Состояние)
может отображаться до пяти рабочих переменных.
Строки дисплея
a. Строка состояния сообщения о состоянии с
отображением пиктограмм и графических
изображений.
b. Строка 1-2 Строки данных оператора для
отображения заданных или выбранных
пользователем данных. Нажав кнопку [Status]
(Состояние), можно добавить одну
дополнительную строку.
c. Строка состояния Текстовые сообщения о
состоянии.
Auto
on
Reset
Hand
on
O
Status
Quick
Menu
Main
Menu
Alarm
Log
Back
Cancel
Info
OK
Status
1(0)
1234rpm 10,4A 43,5Hz
Run OK
43,5Hz
On
Alarm
Warn.
130BA018.13
1
2
3
4
b
a
c
Рисунок 2.1
Дисплей разделен на три части
Верхняя часть (a) в режиме отображения состояния
показывает состояния или до 2-х переменных в другом
режиме и в случае аварийного сигнала/
предупреждения.
Отображается номер активного набора параметров
(набор, выбранный в качестве активного в
0-10 Активный набор). Если программируется набор
параметров, отличный от активного, то справа
появляется номер программируемого набора (в
скобках).
Средняя часть (b) отображает до 5 переменных с
указанием соответствующего блока, независимо от
состояния. В случае аварийного сигнала /
Программирование
Руководство по программированию привода VLT
®
HVAC
10 MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
