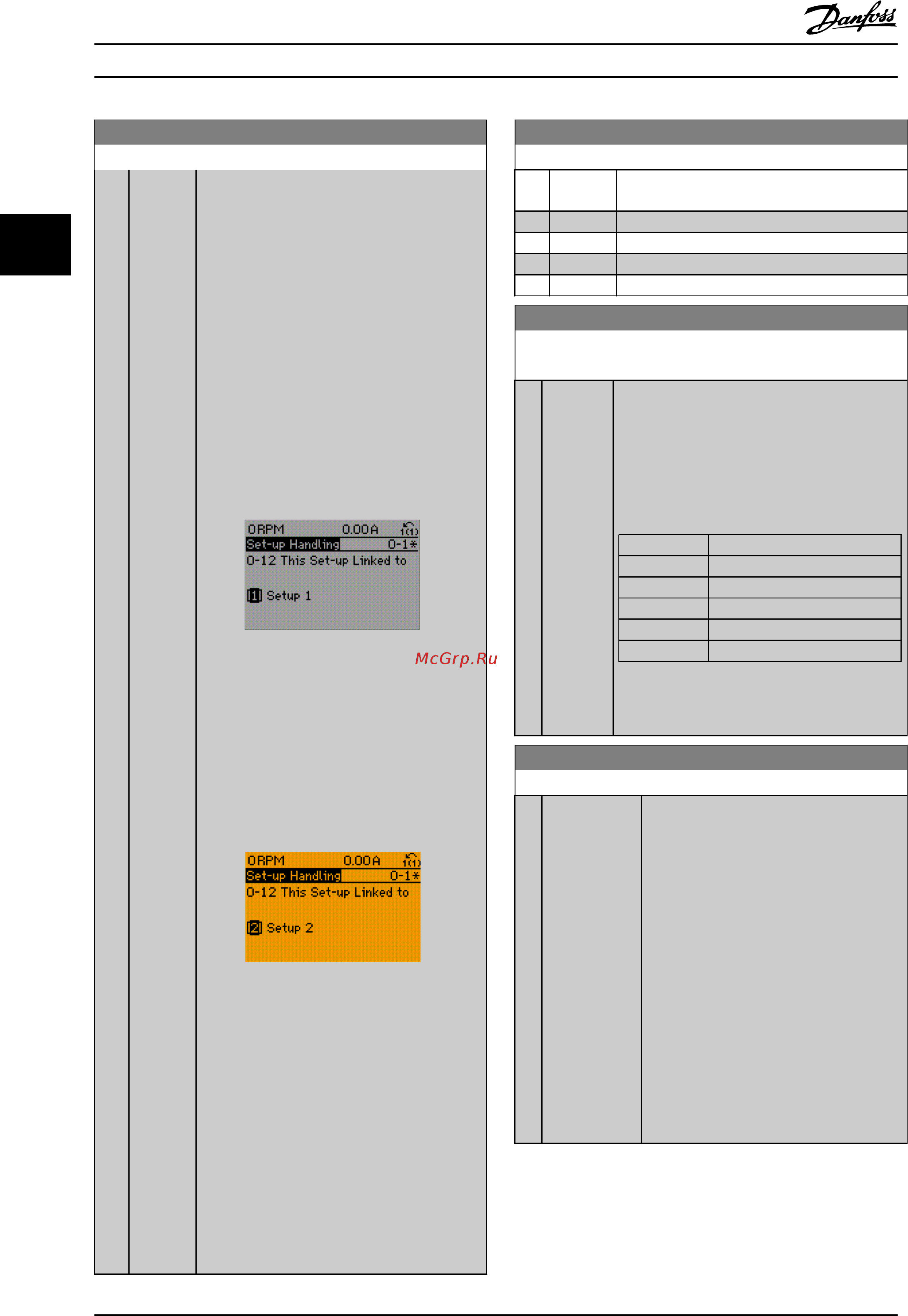

![Danfoss VLT HVAC Drive FC-102P45KT4 [31/279] 2 lcp дисплей](/img/pdf.png)
Danfoss VLT HVAC Drive FC-102P45KT4 [31/279] 2 lcp дисплей
![Danfoss VLT HVAC Drive FC-102P45KT4 [31/279] 2 lcp дисплей](/views2/1559650/page31/bg1f.png)
0-12 Этот набор связан с
Опция: Функция:
перехода от одного набора к другому в
процессе работы (т. е. при вращении
двигателя).
Пример:
Воспользуйтесь опцией «Несколько наборов»
для перехода от набора параметров 1 к
набору параметров 2 во время вращения
двигателя. Запрограммируйте сначала набор
параметров 1, затем обеспечьте
синхронизацию Набора 1 и Набора 2 (или
«свяжите» наборы). Синхронизация может
быть произведена двумя способами:
1. Смените изменяемый набор в
0-11 Программирование набора на Набор 2 [2]
и выберите Набор 1 [1] в 0-12 Этот набор
связан с. Это запустит процесс связывания
(синхронизации) наборов.
130BP075.10
Рисунок 3.1
ИЛИ
2. Продолжая работать с набором параметров
1, используя 0-50 Копирование с LCP,
скопируйте Набор 1 в Набор 2. После этого
установите значение Набор 2 [2] для
0-12 Этот набор связан с. Это запустит
процесс связывания наборов.
130BP076.10
Рисунок 3.2
После завершения процесса связывания
0-13 Показание: Связанные наборы произведет
считывание {1,2}, чтобы показать, что в
наборах 1 и 2 все параметры с отметкой «не
изменяемые во время работы» теперь
одинаковы. Если вносятся изменения в
параметры с отметкой «не изменяемые во
время работы», например 1-30 Сопротивление
статора (Rs) в наборе 2, эти изменения будут
внесены автоматически также в набор 1.
Теперь возможно переключение между
наборами 1 и 2 во время работы.
0-12 Этот набор связан с
Опция: Функция:
[0] * Нет
связи
[1] Набор 1
[2] Набор 2
[3] Набор 3
[4] Набор 4
0-13 Показание: Связанные наборы
Массив [5]
Диапазон: Функция:
0 * [0 - 255 ] Показывает список всех наборов параметров,
связанных посредством 0-12 Этот набор
связан с. Параметр имеет единственный
индекс для каждого набора параметров.
Значение параметра, отображенное для
каждого индекса, указывает, какие наборы
связаны с данным набором параметров.
Индекс Значение LCP
0 {0}
1 {1,2}
2 {1,2}
3 {3}
4 {4}
Таблица 3.2 Пример: Связаны набор
параметров 1 и набор параметров 2
0-14 Показание: программ. настройки/канал
Диапазон: Функция:
0 * [-2147483648
- 2147483647 ]
Показывает настройку
0-11 Программирование набора для
каждого из четырех различных каналов
связи. Если число отображено в
шестнадцатеричной системе, как это
сделано на LCP, то каждое число
представляет один канал.
Числа 1 - 4 отображают номер набора; «F»
обозначает заводскую установку; «A»
обозначает активный набор. Каналы
следуют справа налево: LCP, шина ПЧ,
USB, HPFB1.5.
Пример: Число AAAAAA21h означает, что
на шине ПЧ в 0-11 Программирование
набора выбран Набор 2, на LCP выбран
Набор 1, а все остальные каналы
используют активный набор.
3.2.3 0-2* LCP Дисплей
Определите переменные, отображаемые на дисплее
графической панели местного управления.
Описание параметров
Руководство по программированию привода VLT
®
HVAC
30 MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
3
3
