3.3 Установка
УВЕДОМЛЕНИЕ
Ошибка монтажа может привести к перегреву и
снижению
уровня производительности.
Охлаждение
•
В
верхней и нижней части преобразователя
следует оставить зазор для доступа воздуха
для охлаждения. Требования к зазорам для
доступа воздуха см. в Рисунок 3.2.
a
a
130BD528.10

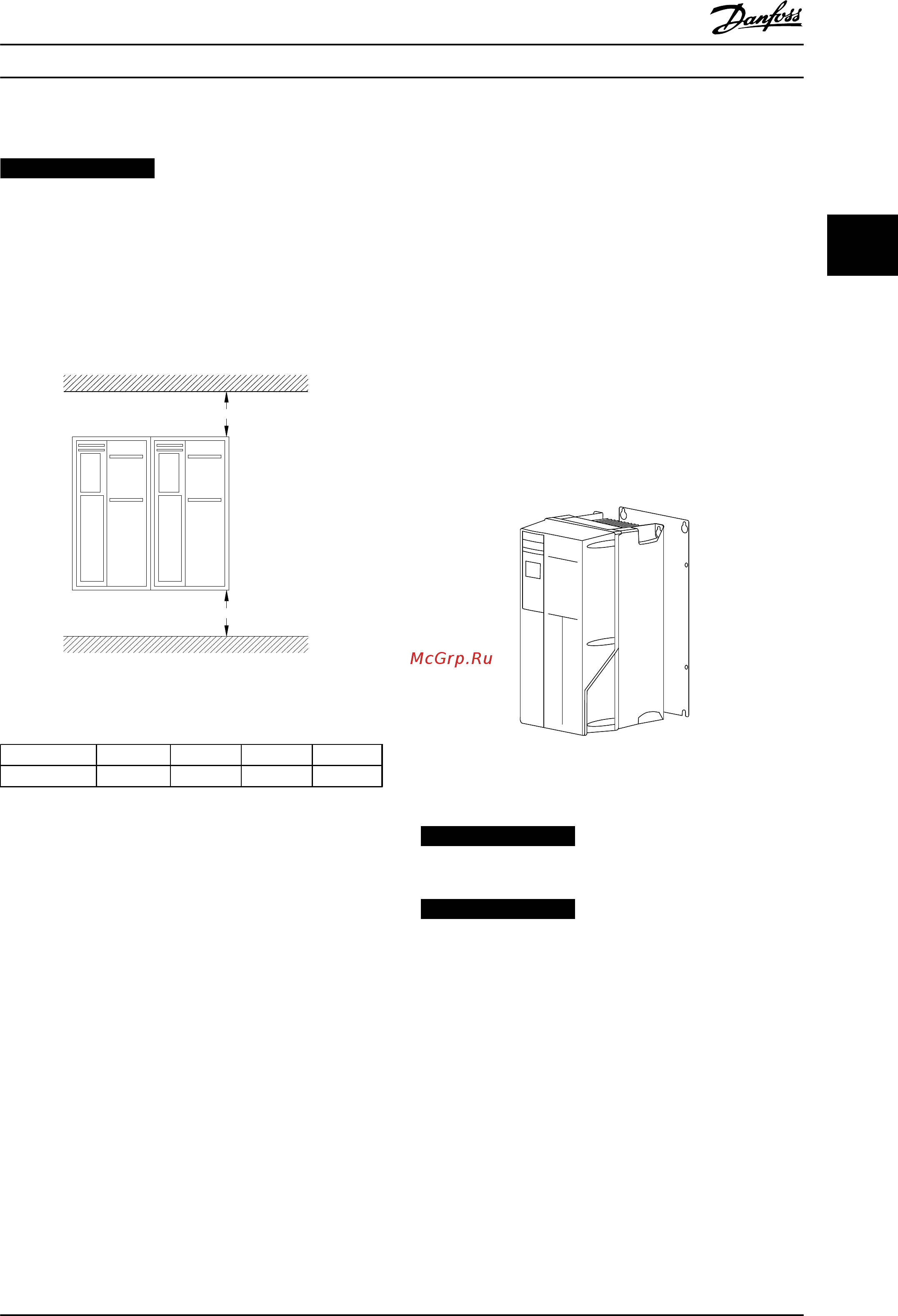

Рисунок 3.2 Свободное пространство для охлаждения
верхней и нижней части устройства
Корпус A2-A5 B1-B4 C1, C3 C2, C4
а [мм] 100 200 200 225
Таблица 3.1 Требования к минимальным зазорам для
циркуляции
воздуха
Подъем
•
Чтобы определить способ безопасного
подъема, проверьте массу устройства, см.
глава 8.9 Номинальная мощность, масса и
размеры.
•
Убедитесь, что подъемное устройство подходит
для выполнения этой задачи.
•
В случае необходимости воспользуйтесь
подъемно-транспортным оборудованием,
краном или вилочным подъемником с такой
номинальной мощностью, которая позволит
переместить устройство.
•
Для подъема устройства воспользуйтесь
транспортными кольцами, если они входят в
комплект поставки.
Установка
1.
Убедитесь, что место, подготовленное для
монтажа, выдержит массу устройства.
Преобразователи частоты могут быть
установлены без зазора вплотную друг к другу.
2. Установите устройство как можно ближе к
двигателю. Кабели двигателя должны быть как
можно более короткими.
3. Для обеспечения надлежащей циркуляции
охлаждающего воздуха установите устройство
вертикально на устойчивую ровную
поверхность или прикрепите к
дополнительной задней панели.
4. Если на устройстве имеются монтажные
отверстия для настенного монтажа,
используйте их.
Установка с использованием задней панели и реек
130BD504.10
Рисунок 3.3 Правильная установка с использованием
задней
панели
УВЕДОМЛЕНИЕ
При монтаже на рейки требуется задняя панель.
УВЕДОМЛЕНИЕ
Все корпуса A, B и C допускают установку вплотную
друг
к другу. Исключение: если используется
комплект IP 21, необходимо устроить указанные ниже
зазоры между корпусами.
•
Для корпусов A2, A3, A4, B3, B4 и C3
минимальный зазор должен быть 50 мм.
•
Для корпуса C4 минимальный зазор должен
быть 75 мм.
Механический монтаж Инструкции по эксплуатации
MG11AK50 Danfoss A/S © Вер. 06/2014 Все права защищены. 11
