УВЕДОМЛЕНИЕ
В автоматическом/дистанционном режиме
преобразователь
частоты получает внешние команды
для выполнения функций.
7.3 Типы предупреждений и аварийных
сигналов
Предупреждения
Предупреждение
выводится в том случае, если
приближается аварийное состояние, или при
ненормальной работе оборудования, вследствие
которого преобразователь частоты может выдать
аварийный сигнал. Предупреждение сбрасывается
автоматически при устранении причины.
Аварийные сигналы
Отключение
Аварийный сигнал подается в том случае, если
преобразователь частоты отключается, т. е.
приостанавливает работу для недопущения
повреждения самого преобразователя или прочего
оборудования системы. Двигатель останавливается
выбегом. Логика преобразователя частоты продолжает
работать и контролирует статус преобразователя
частоты. После того как сбой ликвидирован,
преобразователь частоты можно перезагрузить (Reset).
После этого он снова будет готов к работе.
Возврат преобразователя частоты в исходное
состояние после отключения/отключения с
блокировкой.
Режим отключения можно сбросить четырьмя
способами:
•
Нажатие кнопки [Reset] (Сброс) на LCP
•
Команда сброса для цифрового входа
•
Команда сброса для интерфейса
последовательной связи
•
Автосброс
Откл.зафиксир
Входное питание отключается и снова включается.
Двигатель останавливается выбегом. Преобразователь
частоты продолжает контролировать состояние
преобразователя частоты. Отключите входное питание
от преобразователя частоты и устраните причину
неисправности, затем снова подайте питание.
Дисплеи предупреждений и аварийных сигналов
•
На LCP отображается предупреждение, а также
номер предупреждения.
•
Аварийный сигнал мигает вместе с кодом
аварийного сигнала.
130BP086.11
Status
0.0Hz 0.000kW 0.00A
0.0Hz
0
Earth Fault [A14]
Auto Remote Trip
1(1)

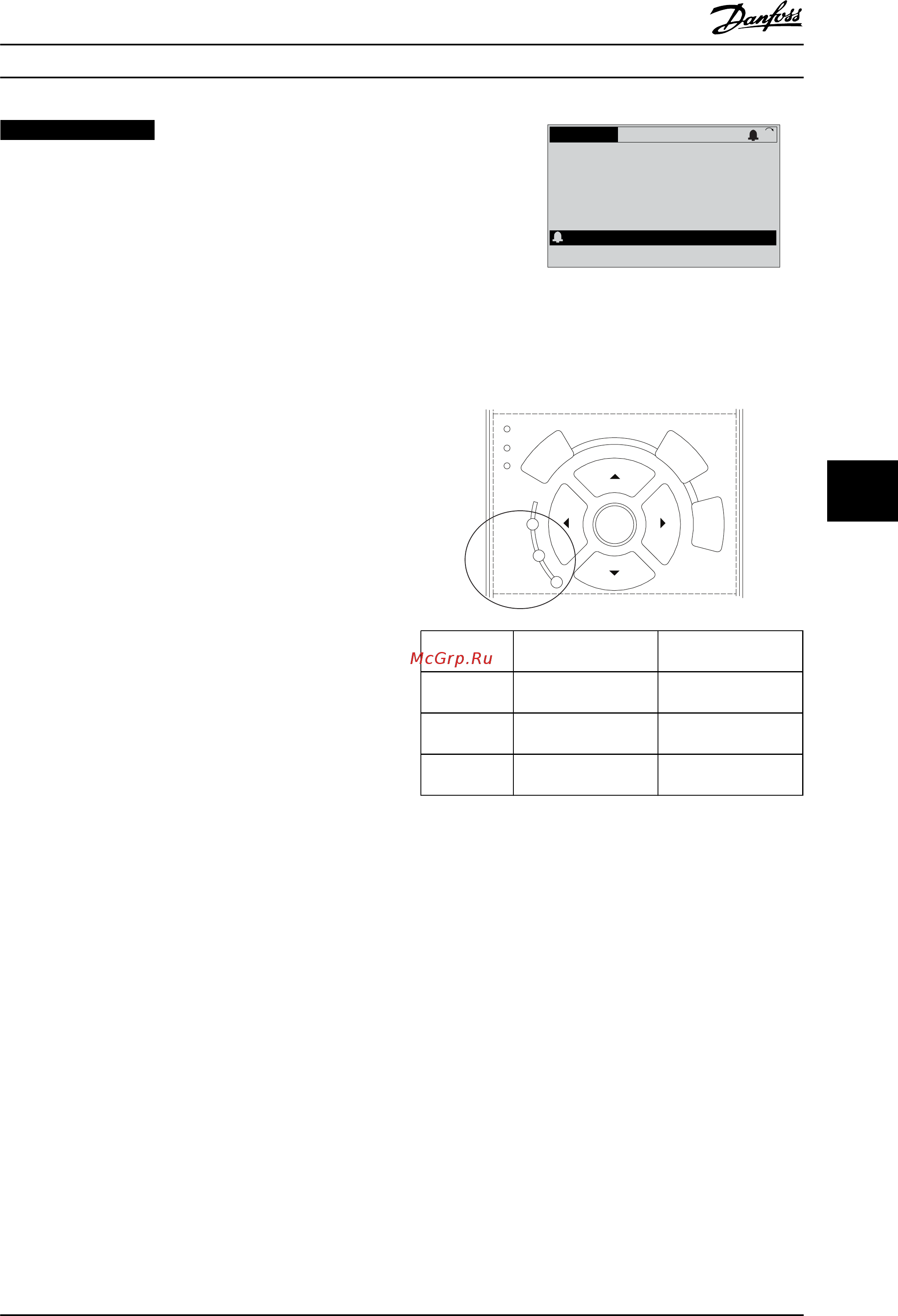

Рисунок 7.2 Пример отображения аварийного сигнала
Кроме
вывода текстового сообщения и аварийного кода
на LCP используются также три световых индикатора
состояния.
Back
Cancel
Info
OK
On
Alarm
Warn.
130BB467.11
Светодиод Warning
(предупреждение)
Светодиод Alarm
(аварийный
сигнал)
Предупрежде
ние
Горит Не горит
Аварийный
сигнал
Не горит Горит (мигает)
Отключение с
блокировкой
Горит Горит (мигает)
Рисунок 7.3 Световые индикаторы состояния
