УВЕДОМЛЕНИЕ
В ходе пусконаладки на LCP отображается сообщение
INITIALISING (ИНИЦИАЛИЗАЦИЯ). Когда это сообщение
больше не отображается, преобразователь частоты
готов к работе. Добавление или удаление
дополнительного оборудования может привести к
увеличению продолжительности пусконаладки.
5.3.1 Расположение элементов
управления на графической панели
местного управления

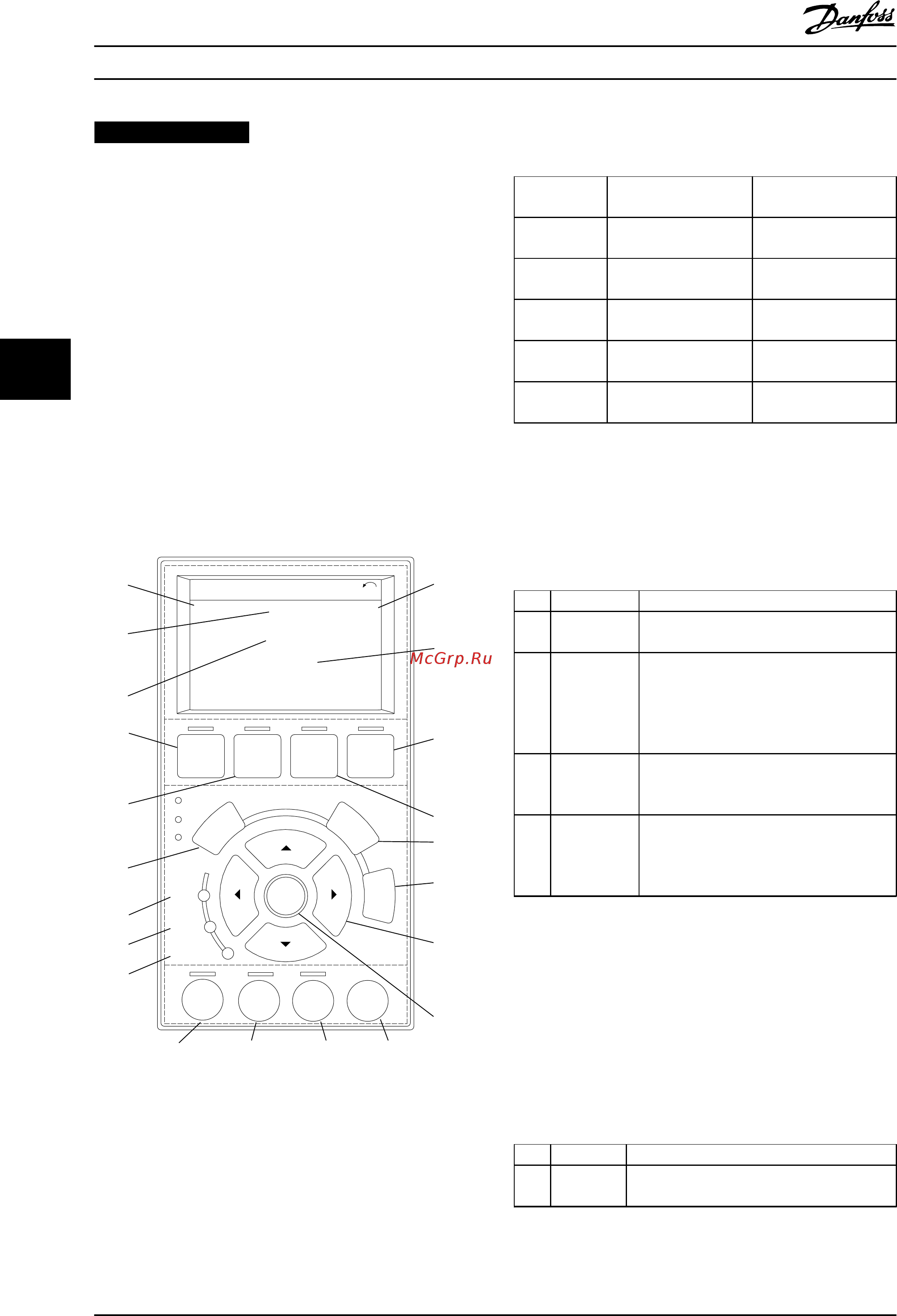

Графическая панель местного управления (GLCP)
разделена на 4 функциональные зоны (см. Рисунок 5.1).
A. Дисплей
B. Кнопки меню дисплея.
C. Кнопки навигации и световые индикаторы.
D. Кнопки управления и сброса
130BD598.10
Auto
On
Reset
Hand
On
O
Status
Quick
Menu
Main
Menu
Alarm
Log
Back
Cancel
Info
OK
Status
1(1)
36.4 kW
Auto Remote Ramping
0.000
On
Alarm
Warn.
A
7.83 A
799 RPM
B
C
D
53.2 %
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18 19 20 21
Рисунок 5.1 GLCP
A. Область экрана
Дисплей включается при подключении преобразователя
частоты к сети питания, клемме шины постоянного тока
или внешнему источнику питания 24 В.
Отображаемая на LCP информация может быть
настроена в соответствии с требованиями конкретного
применения. Дополнительное оборудование выбирается
в быстром меню Q3-13 Настройки дисплея.
Дисплей Параметр Настройка по
умолчанию
1 Параметр 0-20 Строк
а дисплея 1.1, малая
[1617] Скорость [об/
мин]
2 Параметр 0-21 Строк
а дисплея 1.2, малая
[1614] Ток двигателя
3 Параметр 0-22 Строк
а дисплея 1.3, малая
[1610] Мощность
[кВт]
4 Параметр 0-23 Строк
а дисплея 2, большая
[1613] Частота
5 Параметр 0-24 Строк
а дисплея 3, большая
[1602] Задание %
Таблица 5.1 Пояснения к Рисунок 5.1, Область экрана
B. Кнопки меню дисплея
Кнопки меню обеспечивают доступ к установке
параметров, позволяют переключать режимы дисплея
состояния во время работы и просматривать данные
журнала неисправностей.
Кнопка Функция
6 Status
(Состояние)
Выводит на дисплей рабочую
информацию.
7 Quick menu
(Быстрое
меню)
Позволяет получить доступ к
инструкциям по программированию
параметров для выполнения первичной
настройки, а также подробным
инструкциям для различных применений.
8 Main Menu
(Главное
меню)
Открывает доступ ко всем параметрам
программирования.
9 Alarm Log
(Журнал
аварий)
Отображает список текущих
предупреждений, 10 последних
аварийных сигналов и журнал учета
технического обслуживания.
Таблица 5.2 Пояснения к Рисунок 5.1, Кнопки меню дисплея
C. Навигационные кнопки и световые индикаторы
(светодиоды)
Кнопки навигации используются для программирования
функций и перемещения курсора на дисплее. При
помощи навигационных кнопок можно также
контролировать скорость в режиме местного
управления. В этой зоне также расположены три
световых индикатора состояния преобразователя
частоты.
Кнопка Функция
10 Back
(Назад)
Позволяет возвратиться к предыдущему
шагу или списку в структуре меню.
Ввод в эксплуатацию
VLT
®
AutomationDrive FC 301/302
28 Danfoss A/S © 08/2016 Все права защищены. MG33AR50
