Start (18)
Start
reversing (19)
Relay output
Speed
Time
Current
1-71
1-71
2-21
2-21
1-76
Open
Closed
130BB842.10

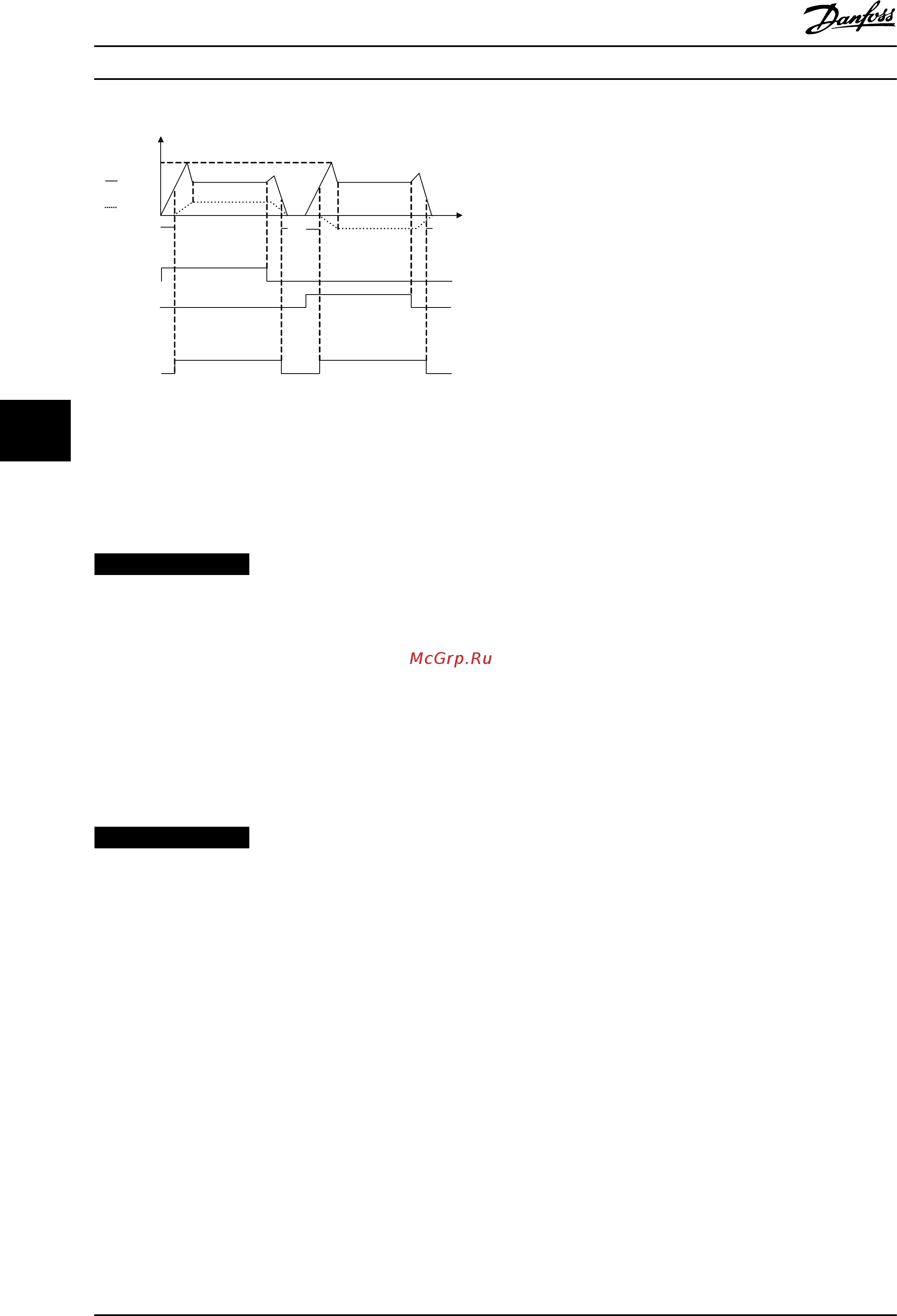

Рисунок 6.4 Управление механическим тормозом
6.1.9 Двигатель с постоянными
магнитами (PM) с абсолютным
энкодером
УВЕДОМЛЕНИЕ
Не используйте двигатели с постоянными магнитами
совместно с инкрементальными энкодерами.
Функция автоматического обнаружения ротора не
совместима со всеми двигателями с постоянными
магнитами. При использовании двигателя с
постоянными магнитами необходимо отрегулировать
положение вала двигателя вручную. Для упрощения
процесса регулировки можно настроить вывод данных
о положении вала (параметр 16-20 Угол двигателя) на
LCP.
УВЕДОМЛЕНИЕ
Во время процесса регулировки ротор должен
свободно вращаться.
Ручная регулировка положения вала двигателя:
1. Определите положение вала двигателя без
намагниченности:
1a Установите для параметр 1-07 Motor
Angle Oset Adjust значение [0] Manual
(Вручную).
1b Установите для
параметр 1-41 Смещение угла
двигателя значение 0.
1c Заметьте значение положения вала
двигателя в параметр 16-20 Угол
двигателя.
2. Определите положение вала двигателя с
намагниченностью:
2a Установите для
параметр 1-72 Функция запуска
значение [0] Уд. пост. током/вр. зад.
2b Установите для
параметр 1-71 Задержка запуска
значение 15 с.
2c Установите для параметр 2-00 Ток
удержания (пост. ток) значение 100 %
2d Нажмите [Hand On] (Ручной режим) на
LCP с заданной скоростью, равной 0, и
включенной функцией удержания
постоянным током.
2e Обратите внимание на положение
вала двигателя в параметр 16-20 Угол
двигателя.
3. Вычислите угловое смещение и используйте
его в параметр 1-41 Смещение угла двигателя:
3a Вычислите угловое смещение по
следующей формуле:
Угловое смещение вала двигателя =
положение без намагниченности -
положение с намагниченностью.
3b Введите вычисленное значение в
параметр 1-41 Смещение угла
двигателя.
3c Восстановите значения, зависящие от
конкретного применения, для функций
пуска и удержания постоянным током.
Энкодер теперь совмещен с положением ротора.
Примеры настройки для разли...
VLT
®
AutomationDrive FC 301/302
44 Danfoss A/S © 08/2016 Все права защищены. MG33AR50
