ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

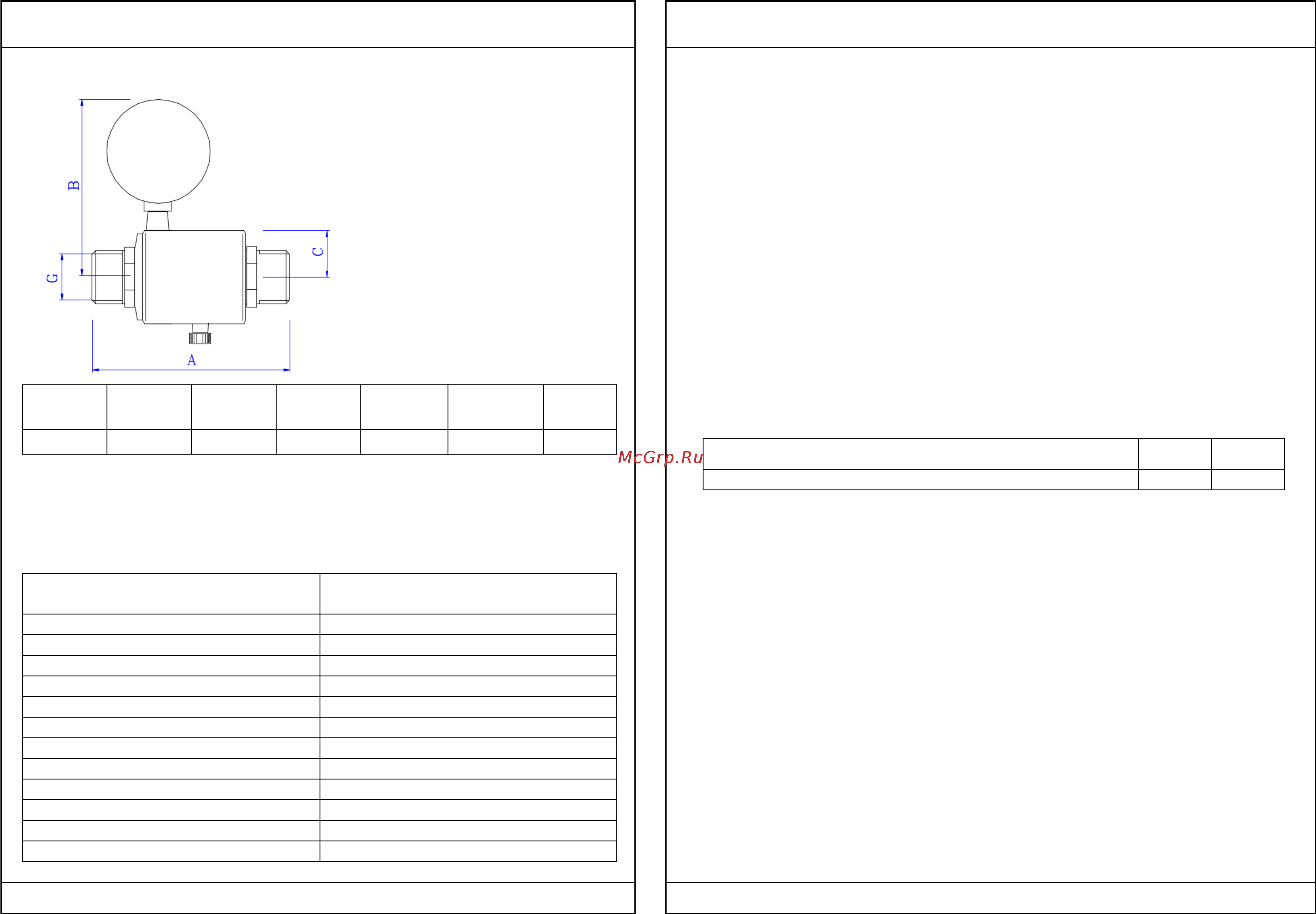

5. Габаритные размеры

A,мм

В,мм

С,мм

G,дюймы

Под ключ

Вес,г

1/2"

101

22,5

1/2

560

3/4"

105

3/4

700

6. Настройка редуктора

6.1.Все редукторы имеют заводскую настройку на выходное давление 2,8 бара.

6.2.Настройка редуктора может производиться только на снятом редукторе.

6.3. Настройка производится путём вращения винта 5 на требуемое количество

оборотов в соответствии со следующей таблицей:

Количество оборотов винта от

полного закрытия, обороты

Значение выходного давления в долях

от входного давления Р

1/4

0,3Р

1/2

0,4Р

0,45Р

1 1/2

0,55Р

0,65Р

2 1/2

0,7Р

0,75Р

3 1/2

0,85Р

0,9Р

4 1/2

0,92Р

1Р

6.4. Манометр-индикатор на приборе показывает давление среды на выходе

из редуктора.

7.Указания по монтажу

7.1. Редуктор может монтироваться в любом монтажном положении, однако

направление потока должно совпадать с направлением стрелки на корпусе

редуктора. Расположение редуктора должно обеспечивать удобство

считывания показаний с манометра-индикатора.

7.2. При использовании подмоточного материала (ФУМ, сантехническая

нить) следует следить за тем, чтобы излишки материала не попадали во

входную камеру редуктора. Это может привести к их попаданию на седло

золотника и утрате редуктором работоспособности.

7.3. Перед редуктором требуется установить фильтр механической очистки с

фильтрующей способностью не более 500 мкм.

7.4. На квартирных вводах редуктор рекомендуется устанавливать сразу

после входного фильтра механической очистки, перед водосчетчиком.

7.5. При монтаже редуктора не допускается превышать крутящие моменты,

указанные в таблице:

Резьба, дюймы

1/2"

3/4"

Предельный крутящий момент (резьба), Нм

7.6. Монтаж редуктора следует производить в соответствии с требованиями

СП 73.13330.2016 «Внутренние санитарно-технические системы».

7.7. По окончанию монтажа система подлежит обязательному гидравлическому

испытанию входным давлением в 1,5 раза превышающим расчетное рабочее

давление на входе в редуктор, но не менее 6 бар. Испытания проводятся в

соответствии с требованиями СП 73.13330.2016

8. Указания по эксплуатации и техническому обслуживанию

8.1. Редукторы давления должны эксплуатироваться при температуре и

давлении, изложенных в настоящем паспорте.

8.2. Техническое обслуживание редуктора заключается в периодической

замене уплотнительных колец малого и большого поршня. О необходимости

замены уплотнителей свидетельствует плавное повышение давления сверх

настроечного при полностью закрытых водоразборных приборах, а также

появление капель жидкости на вентиляционном отверстии пружинной

камеры.

В этом случае следует немедленно перекрыть входной кран или вентиль,

слить с системы (или участка системы) воду и заменить уплотнительные
