Технический паспорт Страница: 3

Valtec VT.022.N.E04050 [3/4] Технический паспорт изделия технический паспорт изделия

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601

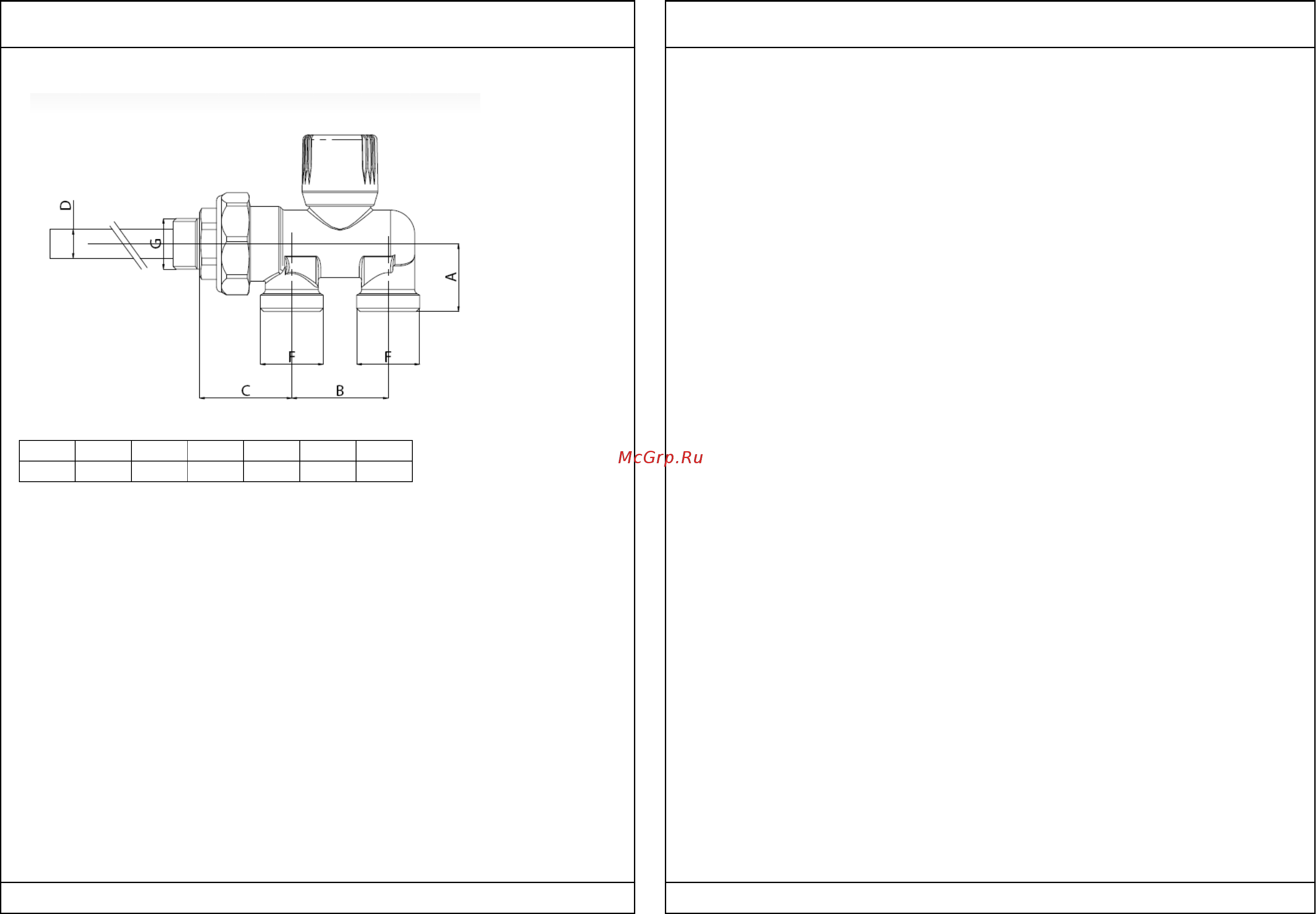

6. Габаритные размеры

7.Указания по монтажу

7.1.Клапан должен монтироваться таким образом, чтобы на него не

передавались продольные, поперечные усилия и моменты от трубопровода.

7.2. Использование при монтаже клапана рычажных ключей не допускается.

7.3. Для присоединения к отопительной сети рекомендуется использовать

следующие фитинги с переходом на «евроконус»:

- VT. 4430 –медные трубы;

- VT. 4410 –полиэтиленовые трубы;

- VT. 4420 –металлополимерные трубы

- VTc.712E – металлополимерные трубы (пресс-фитинг);

- VTp.807E – полипропиленовые трубы.

7.4. Для корректной работы клапана рекомендуется наращивать

комплектный зонд трубкой с внутренним диаметром 12мм такой длины ,

чтобы она не доходила до конца нижнего коллектора радиатора на 5-10см

(рекомендуется использовать МПТ 16х2,0).

7.5. Присоединение клапана к трубопроводам следует производить в

соответствии с направлением потока рабочей среды, показанном стрелками на

корпусе клапана.

7.6. При монтаже соединителей, указанных в п.7.3. не допускается

прикладывать к накидной гайке вращающий момент, превышающий 30 Нм.

7.7. После монтажа, система отопления должна быть подвергнута

гидравлическому испытанию статическим давлением, в 1,5 раза

превышающим расчетное рабочее давление в системе. Испытание проводится

в соответствии с требованиями СП 73.13330.2016.

8.Указания по эксплуатации и техническому обслуживанию

8.1.Клапан должен эксплуатироваться при условиях, изложенных в таблице

технических характеристик.

8.2. Клапан должен использоваться только в однотрубных системах

отопления.

8.3. Не допускается замерзание рабочей среды внутри клапана.

8.4. К ручке управления не допускается прикладывать вращающий момент ,

превышающий 10 Нм.

9.Условия хранения и транспортировки

9.1.Изделия должны храниться в упаковке предприятия – изготовителя по

условиям хранения 3 по ГОСТ 15150-69.

9.2.Транспортировка изделий должна осуществляться в соответствии с

условиями 5 по ГОСТ 15150-69.

10.Утилизация

10.1.Утилизация изделия (переплавка, захоронение, перепродажа)

производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-

Ф3 "Об охране атмосферного воздуха" (с изменениями и дополнениями), от

24 июня 1998 г. № 89-ФЗ (с изменениями и дополнениями) "Об отходах

производства и потребления", от 10 января 2002 № 7-ФЗ « Об охране

окружающей среды» (с изменениями и дополнениями), а также другими

российскими и региональными нормами, актами, правилами,

распоряжениями и пр., принятыми во использование указанных законов.

10.2. Содержание благородных металлов: нет

11.Гарантийные обязательства

11.1.Изготовитель гарантирует соответствие изделия требованиям

безопасности, при условии соблюдения потребителем правил использования,

транспортировки, хранения, монтажа и эксплуатации.

11.2.Гарантия распространяется на все дефекты, возникшие по вине завода-

изготовителя.

11.3.Гарантия не распространяется на дефекты, возникшие в случаях:

Вес,г

38,5

1/2

370
