ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
1. Назначение и область применения.
1.1. Клапаны предназначены для нижнего подключения отопительных
приборов в водяных системах отопления к стальным, медным,
полипропиленовым, пластиковым и металлополимерным трубопроводам.
1.2. Сдвоенные узлы VT.345K; 345NA и 345К.NA используются при
фиксированном межцентровом расстоянии между присоединительными
патрубками 50мм. Раздельный клапан VT.345R может использоваться при
любом расстоянии между патрубками отопительного прибора.
1.3. Клапаны снабжены встроенными шаровыми кранами, с помощью
которых можно полностью отключить отопительный прибор от системы.
1.4. Присоединение к отопительным приборам может выполняться:
- при выходе из прибора стандарта «евроконус» (3/4 ЕК НР) клапаны
присоединяются без переходника;
- при выходе из прибора ½ ВР клапаны присоединяются через
самоуплотняющиеся резьбовые переходники VT. AVK 01 (3/4 ЕК НР х ½
НР), входящие в комплект поставки клапанов VT.345R;345К;345K.NA. Для
клапана VT.345NA переходники необходимо приобретать отдельно..
1.5. Присоединение клапанов к трубопроводам осуществляется с помощью
фитингов, указанных в таблице технических характеристик.
1.6. Управление шаровыми кранами осуществляется с помощью отвертки с
плоским шлицем.
2.Технические характеристики клапана
№
Характеристика, ед.изм.
Значение
1
Средний полный срок службы, лет
30
2
Рабочее давление, МПа
1,0
3
Пробное давление, МПа
1,5
4
Температура рабочей среды, ºС
130
5
Допустимая температура среды,
окружающей клапан, ºС
От +1 до +70
6
Допустимая относительная
влажность среды, окружающей
клапан, %
80
7
Расход через закрытый клапан при
разности давлений 1 КПа, см3/мин
0
8
Условная пропускная способность,
Кv, м3/час
VT.345R - 3,5;
остальные – 2,5 (суммарно для
входа и выхода)
9
Допустимый крутящий момент
при монтаже накидных гаек, Нм
Не более 25
10
Средний полный ресурс, циклы
5000

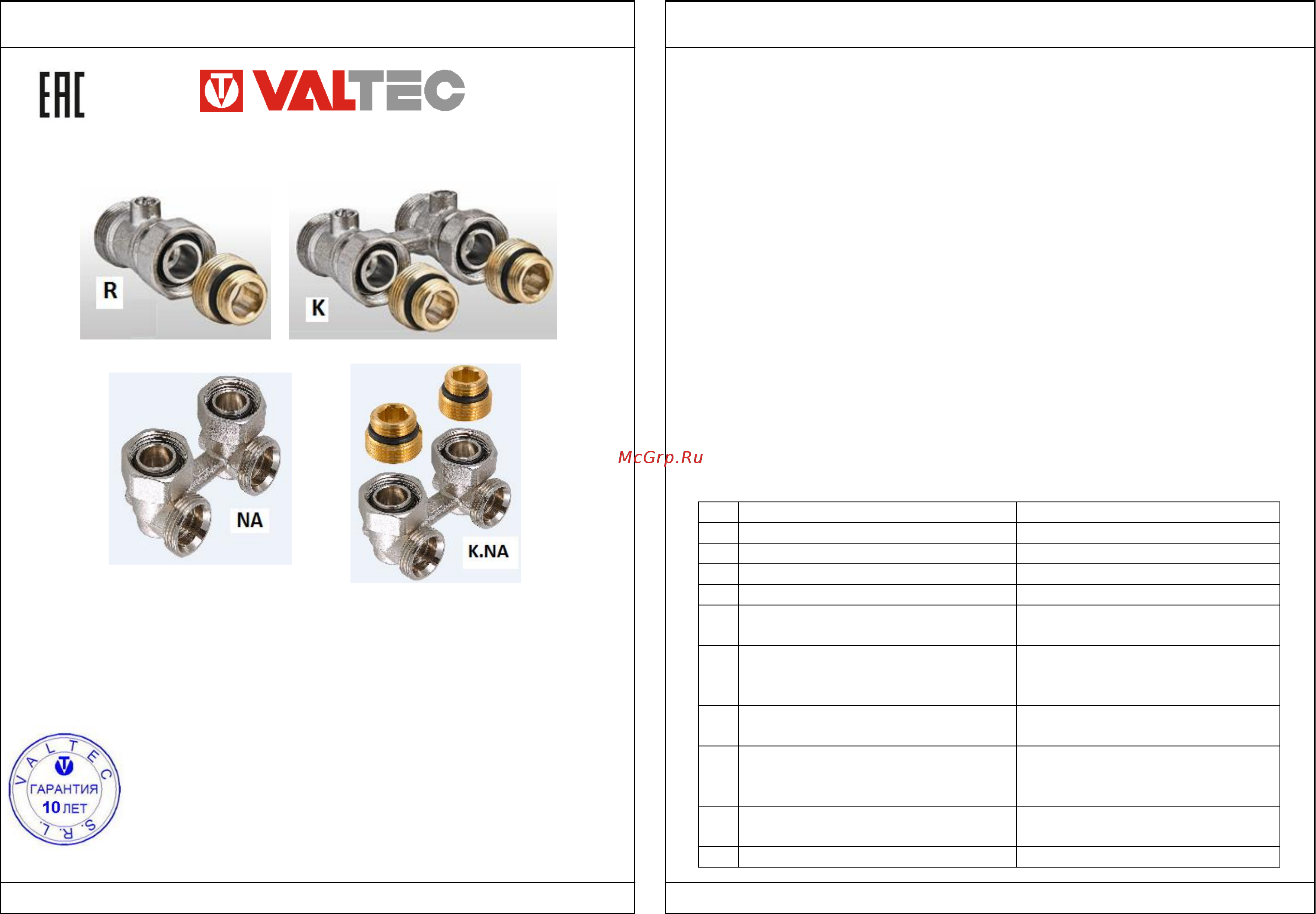

КЛАПАНЫ
ДЛЯ НИЖНЕГО ПОДКЛЮЧЕНИЯ
РАДИАТОРОВ
Модели: VT.345R (прямой раздельный)
VT.345К (прямой сдвоенный)
VT.345.NA (угловой без адаптеров)
VT.345K.NA (угловой с адаптерами)
Производитель: VALTEC s.r.l., Via Pietro Cossa, 2, 25135-Brescia, ITALY .
