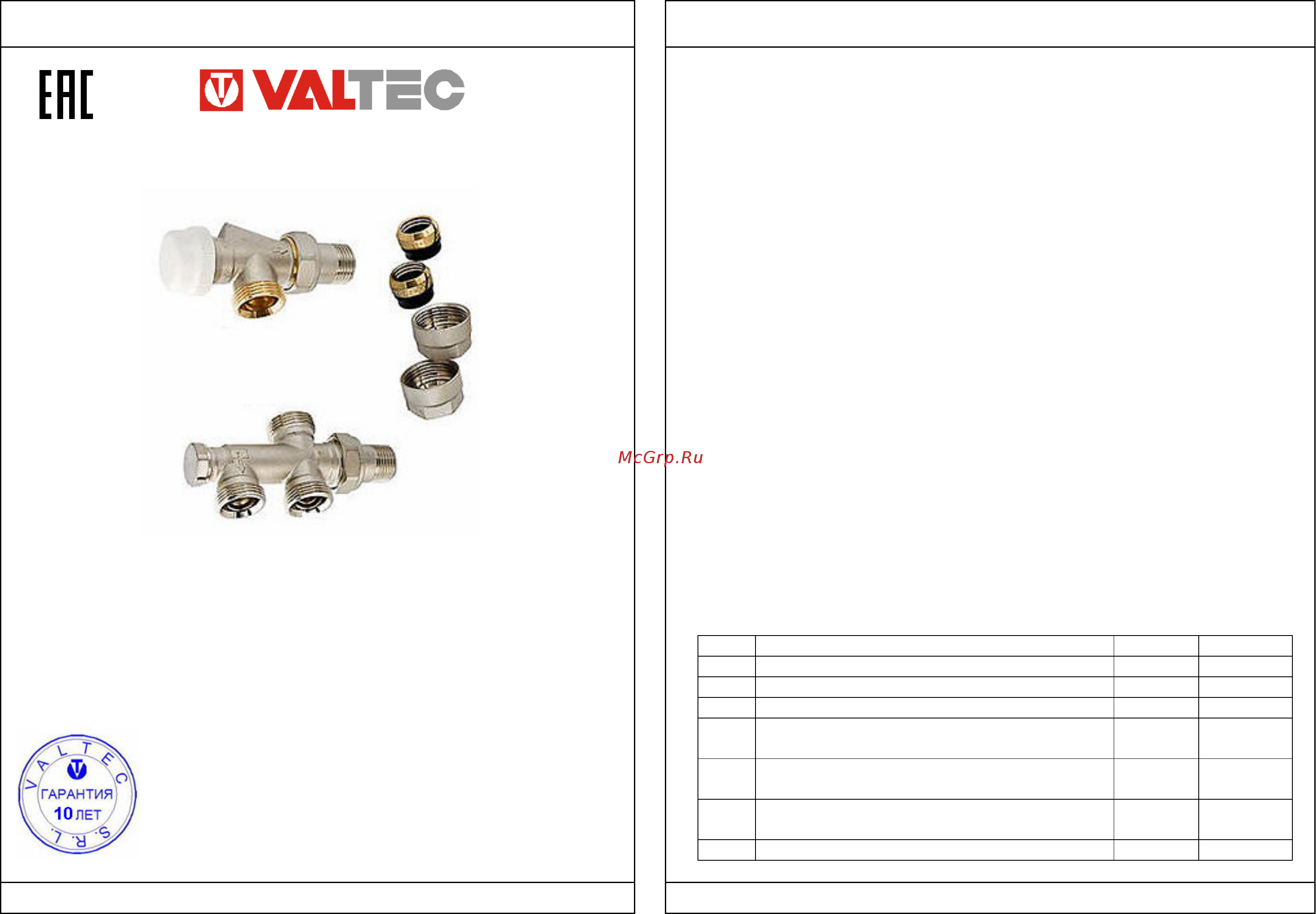

Технический паспорт Страница: 1

Valtec VT.225K.N.E04050 Технический паспорт онлайн

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

1. Назначение и область применения.

1.1. Регулирующий узел предназначен для бокового подключения

отопительных приборов систем водяного отопления зданий при

расположении подводящих трубопроводов снизу радиатора (в полу, в

плинтусе, над плинтусом).

1.2. Регулирующий узел может работать при теплоносителе с температурой

до 120°С и давлением до 10 бар. В качестве теплоносителя может

использоваться вода и растворы (до 50%) гликолей.

1.3. Комплект узла состоит из следующих компонентов:

- четырехходовой клапан для нижнего подключения трубопроводов;

- регулирующий клапан с колпачком ручной регулировки;

- пара обжимных фитингов для подключения соединительной трубки.

Соединительная трубка (VT. AD 304) наружным диаметром 15 мм и

регулятор температуры (термоголовка) в комплект поставки не входят и

приобретаются отдельно.

1.4. Регулирующий узел выпускается в следующих модификациях:

- для двухтрубных систем (100% затекание). Четырехходовые клапаны

маркированы цифрой 1 на корпусе.

- для однотрубных систем ( 50% затекания). Четырехходовые клапаны

маркированы цифрами 0,5 на корпусе. Эти узлы имеют встроенный байпас.

1.5. Клапаны нижнего подключения имеют регулировочную втулку,

закрытую заглушкой, позволяющую производить монтажную регулировку

количества теплоносителя, подающегося в радиатор, тем самым обеспечивая

требуемый перепад давлений на радиаторном узле.

1.6. Использование регулировочных узлов, оснащенных регуляторами

температуры (термоголовками) , позволяет автоматически поддерживать

температуру воздуха в помещениях на заданном уровне с точностью до 1 ºС.

2.Технические характеристики узлов

№ Характеристика Ед.изм Значение

1 Номинальное давление,PN МПа 1,0

2 Пробное давление МПа 1,5

3 Максимальная температура рабочей среды ºС 120

4 Допустимая температура среды окружающей

узел

ºС +5…+55

5 Допустимая относительная влажность среды,

окружающей узел

% 80

6 Максимальный перепад давления на

регулирующем клапане,

МПа 0,1

7 Номинальный перепад давления на МПа 0,01

РЕГУЛИРУЮЩИЙ УЗЕЛ

ДЛЯ ПОДКЛЮЧЕНИЯ РАДИАТОРА

Модель:

VT.225К

ПС -46586

Производитель: VALTEC s.r.l., Via Pietro Cossa, 2, 25135-Brescia, ITALY
