Технический паспорт Страница: 2

Valtec VT.225K.N.E04050 [2/7] Технический паспорт изделия технический паспорт изделия

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

регулирующем клапане,

8 Пропускная способность

8.1. - четырехходового клапана (100%) м3/час 1,0

8.2. - четырехходового клапана (50%) м3/час 2,6

8.3. - байпаса четырехходового клапана (50%) м3/час 1,6

8.4. - регулирующего клапана Kvs м3/час 1,2

9 Общая пропускная способность узла

9.1 -100% м3/час 0,96

9.2 -50% м3/час 1,96

10 Резьба под регулятор температуры

(термоголовку) клапана

М 30х1,5

11 Присоединение к трубопроводу евроконус

¾" НР

12 Резьба под присоединительную трубку евроконус

¾" НР

13 Марки фитингов, рекомендуемых для

присоединения к трубопроводам

13.1. - пластиковым (РЕХ) VT.4410

13.2. - металлополимерным VT.4420;

VT712NE

13.3. - медным VT.4430

13.4. - полипропиленовым VTp.708E

14 Уровень шума при перепаде давлений на

регулирующем клапане 60КПа

дБ 25

15 Присоединение к радиатору 1/2"НР

16 Средний полный срок службы лет 25

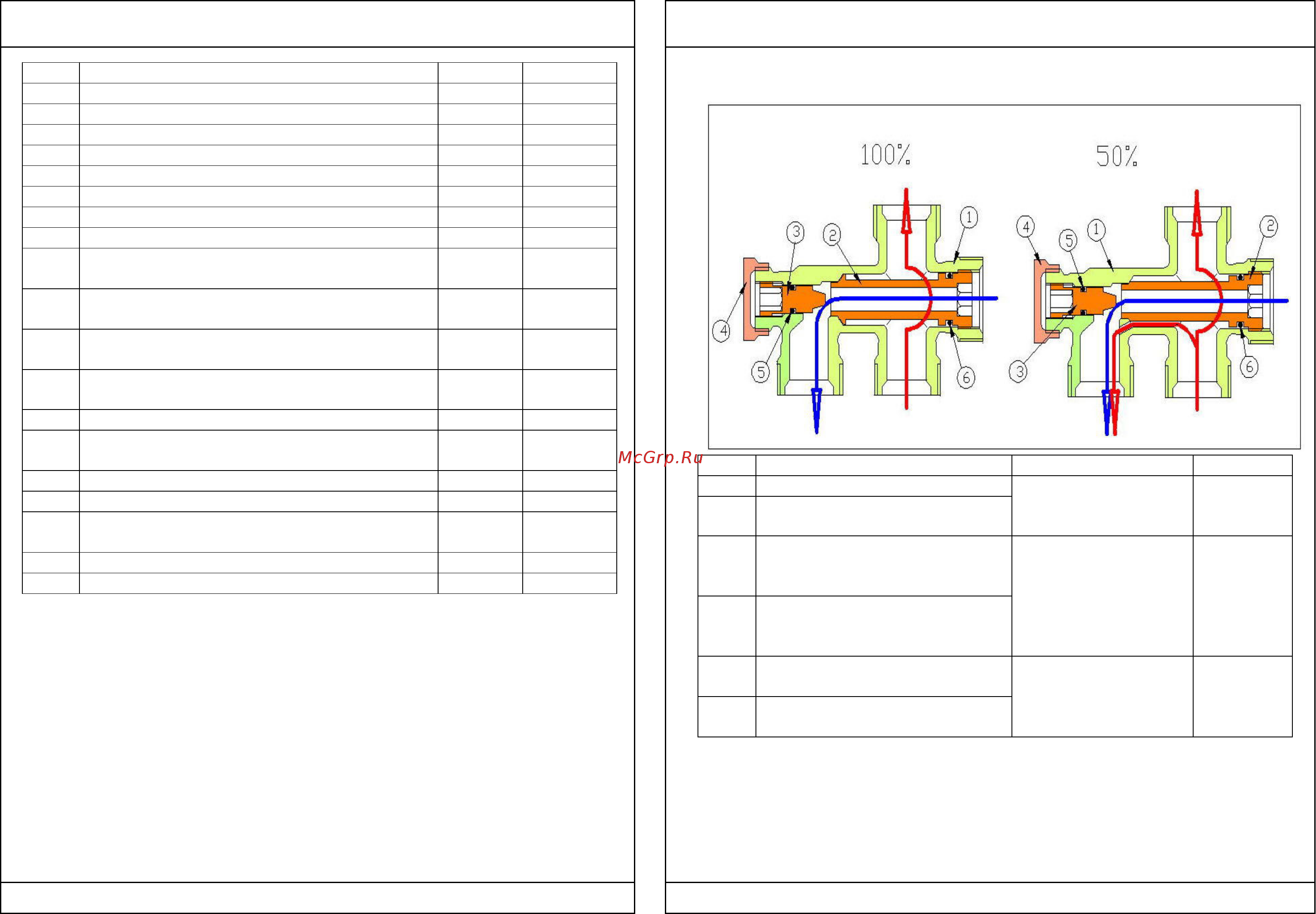

3. Конструкция и материалы

3.1. Четырехходовой клапан

Поз. Наименование Материал Марка

1 Корпус

4 Пробка

Латунь горяче-

прессованная,

никелированная

CW617N

2 Патрубок обратного потока

Разборка –шестигранным

ключом SW 8

3 Вентиль настроечный

Регулировка - шестигранным

ключом SW 6

Латунь токарной

обработки

CW614N

5 Уплотнительное кольцо

вентиля

6 Уплотнительное кольцо

патрубка

Этилен-пропилен-

диен мономер

EPDM

Sh 70
