ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601

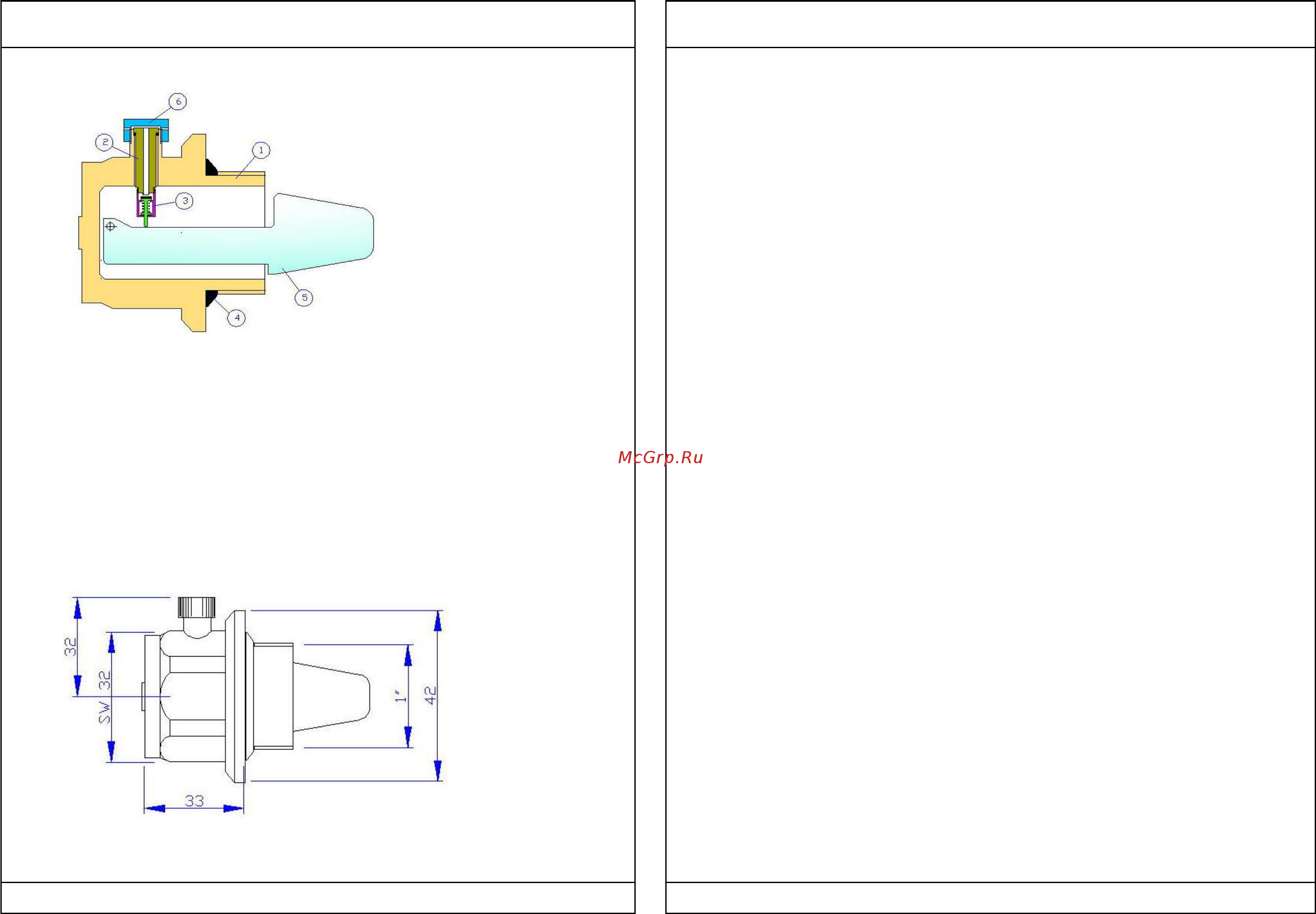

3.Устройство и принцип работы

В патурбок латунного никелированного корпуса (1) воздухоотводчика ввинчен

латунный ниппель

(2) с калиброванным продольным отверстием и подпружиненным картридж-

клапаном (3). Под воздействием шарнирно закрепленного полипропиленового

поплавка (5), находящегося в верхнем коллекторе радиатора, клапан картриджа

либо открывает отверстие (поплавок опущен), либо закрывает его (поплавок

поднят). Присоединение к радиатору резьбовое G 1" c помощью кольцевой

профильной прокладки из EPDM (4). Дополнительной герметизации

соединение не требует.

4.Габаритные размеры

5.Указания по монтажу

5.1.Воздухоотводчик монтируется в верхний коллектор отопительного

прибора с внутренней присоединительной резьбой (правой или левой) G 1".

Дополнительного уплотнительного материала при этом применять не

требуется, т.к. воздухоотводчик снабжен профильной резиновой прокладкой.

5.2.Воздухоотводчик монтируется так, чтобы головка ниппеля находилась

вверху строго вертикально. Любое другое положение воздухоотводчика

приведет к вытеканию теплоносителя.

5.3.Монтаж воздухоотводчика допускается производить только рожковым

ключом. Использование рычажных ключей не допускается.

5.4. При полностью завинченной пробке ниппеля клапан полностью

перекрывается, поэтому после установки изделия в систему и её заполнения

теплоносителем, колпачок следует отвернуть от закрытого положения на 2-3

оборота.

5.5. На время заполнения системы теплоносителем воздухоотводчик следует

закрывать (колпачок завинчен до упора) во избежании засорения и поломки

ниппельного узла.

6.Указания по эксплуатации и техническому обслуживанию

6.1.Воздухоотводчик должен эксплуатироваться при давлении и

температуре, изложенных в таблице технических характеристик.

6.2. Перед началом каждого отопительного сезона, а также при засоре

воздухоотводчика или появлении течи через ниппель, необходимо

перекрыть радиатор, слить с него часть теплоносителя, находящуюся в

верхнем коллекторе, демонтировать воздухоотводчик и прочистить канал

ниппеля с помощью пластиковой лески. Использование для прочистки

металлических предметов не допускается. Можно промыть ниппель в 10%

растворе уксусной или щавелевой кислоты.

7.Условия хранения и транспортировки

7.1. Изделия должны храниться в упаковке предприятия –изготовителя по

условиям хранения 3 по ГОСТ 15150.

7.2. Транспортировка изделий должна осуществляться в соответствии с

условиями 5 по ГОСТ 15150.

8. Утилизация

8.1.Утилизация изделия (переплавка, захоронение, перепродажа)

производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96-

Ф3 "Об охране атмосферного воздуха" (в редакции от 01.01.2015), от 24 июня

1998 г. № 89-ФЗ (в редакции от 01.02.2015г) "Об отходах производства и

потребления", от 10 января 2002 № 7-ФЗ « Об охране окружающей среды» (в
