14
3.3 ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Электрооборудование котельной используется только для обогрева строений и регламентируется
различными законодательными нормами, как общего характера, так и специализированными
в зависимости от вида используемого топлива.

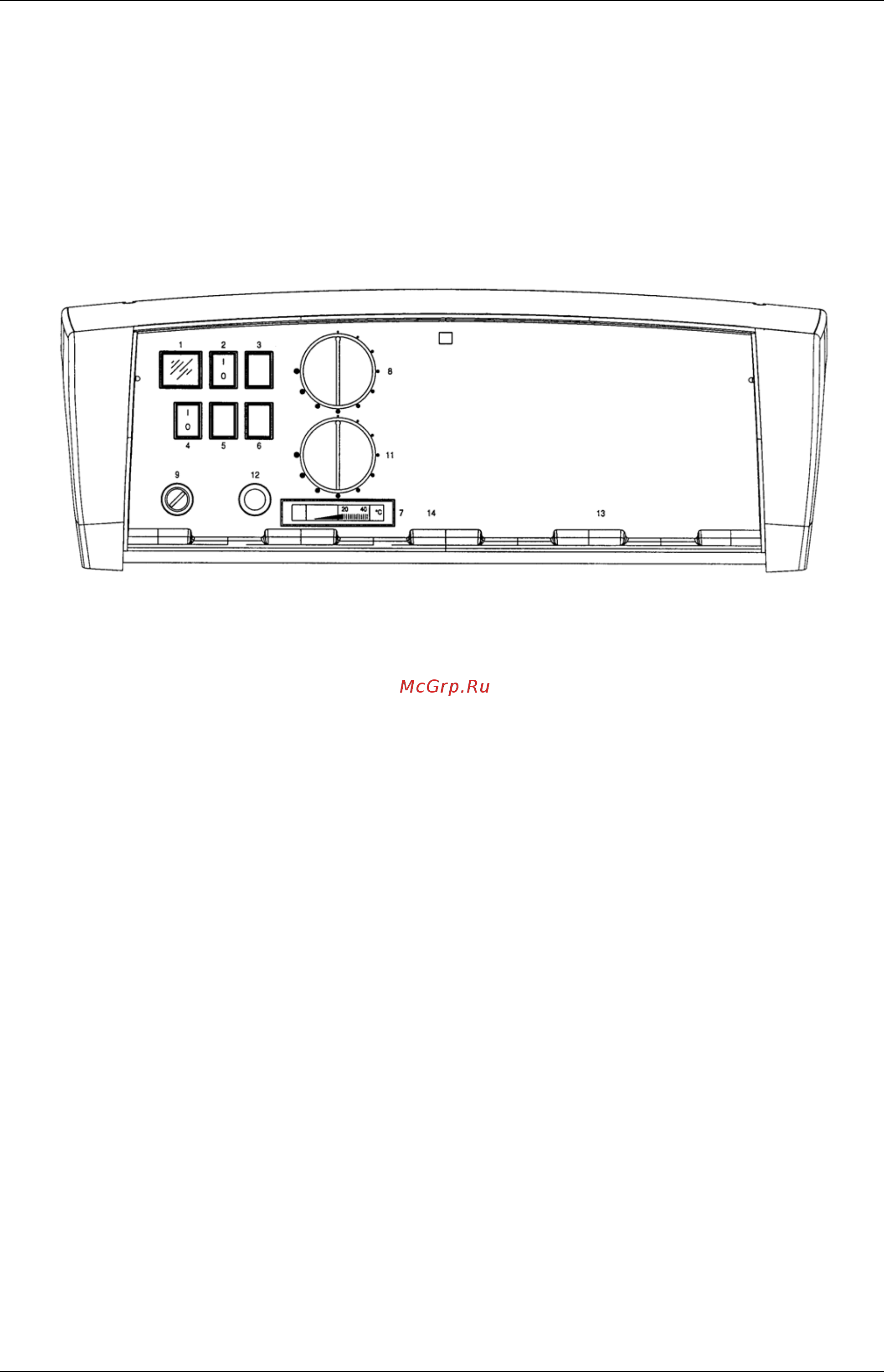

3.4 ПАНЕЛЬ УПРАВЛЕНИЯ REX/REX F/REX K/REX K F/STR (Рис. 3)
На входящей в комплект поставки панели управления, выполненной из пластикового материала со
степенью защиты IP40, расположены следующие регулирующие и предохранительные приборы:
Рис. 3
ОПИСАНИЕ
1 ИНДИКАТОР СЕТИ
2 ВЫКЛЮЧАТЕЛЬ ГОРЕЛКИ N. 1
4 ВЫКЛЮЧАТЕЛЬ ЦИРКУЛЯЦИИ УСТРОЙСТВА
7 ТЕРМОМЕТР КОТЛА
8 РЕГУЛИРУЮЩИЙ ТЕРМОСТАТ N. 1
9 ПРЕДОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ N. 1
11 РЕГУЛИРУЮЩИЙ ТЕРМОСТАТ N. 2
Внешняя крышка панели управления открывается для допуска к клеммам и капиллярным трубкам
термостатов и термометра. Кроме того, внутри находится копия электрической схемы.
Регулирующие термостаты (TR1 и TR2) имеют рабочее поле от 55°C до 110°C и настраиваются
пользователем посредством передней рукоятки управления.
Предохранительный термостат (TS) имеет фиксированную настройку (120-6)°C и ручную
перезарядку в соответствии с D.M. 1/12/75 raccolta «R».
Термостат запуска циркуляции (TM) имеет фиксированную настройку 50°C с рабочим полем 6°C:
при пуске котла из холодного состояния, таким образом, поддерживается более высокая
температура, что защищает от опасности конденсации уходящих газов.
Для правильной установки обратитесь к инструкции по монтажу обшивки котла.
Электрическая схема
Ссылка на схему, поставляемую вместе со специальным распределительным щитом.
