МОНТАЖ
21
4.4 ОБШИВКА КОТЛА REX DUAL/REX DUAL F 14÷70 (Рис. 10)
a) Обернуть стекловатой корпус котла, оставив видимыми зумпфы для колб (P), расположенные на правой
стороне.
b) Открыть панель управления и через отверстие в обшивке (P1 или P2) вставить колбы в
соответствующие зумпфы (см. рис). Зафиксировать панель управления.
c) Установить панели (P1, P4), закрепив верхний сгиб к трубе с квадратным сечением, а нижний – к
лонжерону котла.
d) Установить панели (P2, P3), закрепив верхний сгиб к трубе с квадратным сечением, а нижний – к
лонжерону котла; объединить, таким образом, боковые панели, вставляя язычки в
соответствующие петли.
e) Вставить панель (P5).
f) Выполнить электрические соединения панели управления.

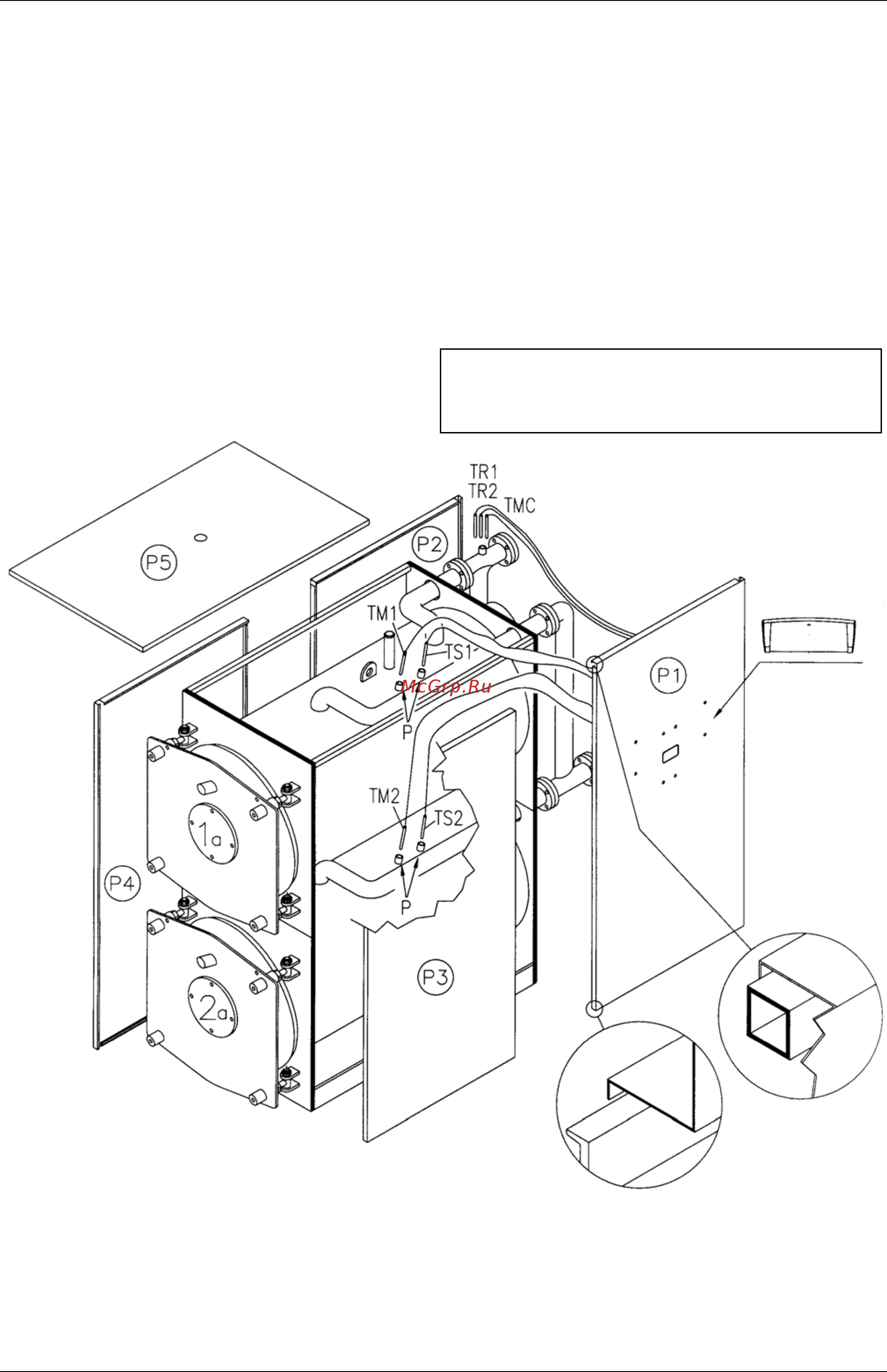

Рис. 10
Описание: P Зумпфы для колб - TR1 Регулирующ.термостат 1го котла - TR2 Регулирющ.термостат 2го
котла - TS1 Предохр.термостат 1го котла - TS2 Предохр.термостат 2го котла – TM1 Термостат
запуска циркуляции 1го котла – TM2 Термостат запуска циркуляции 2го котла
– TMC Термометр
котла.
ПРИМЕЧАНИЕ: ДЛЯ РАСПОЛОЖЕНИЯ КОЛБ
КОТЛОВ REX DUAL/REX DUAL F 80÷260
СМ. ПАРАГРАФ 3.2.3.
