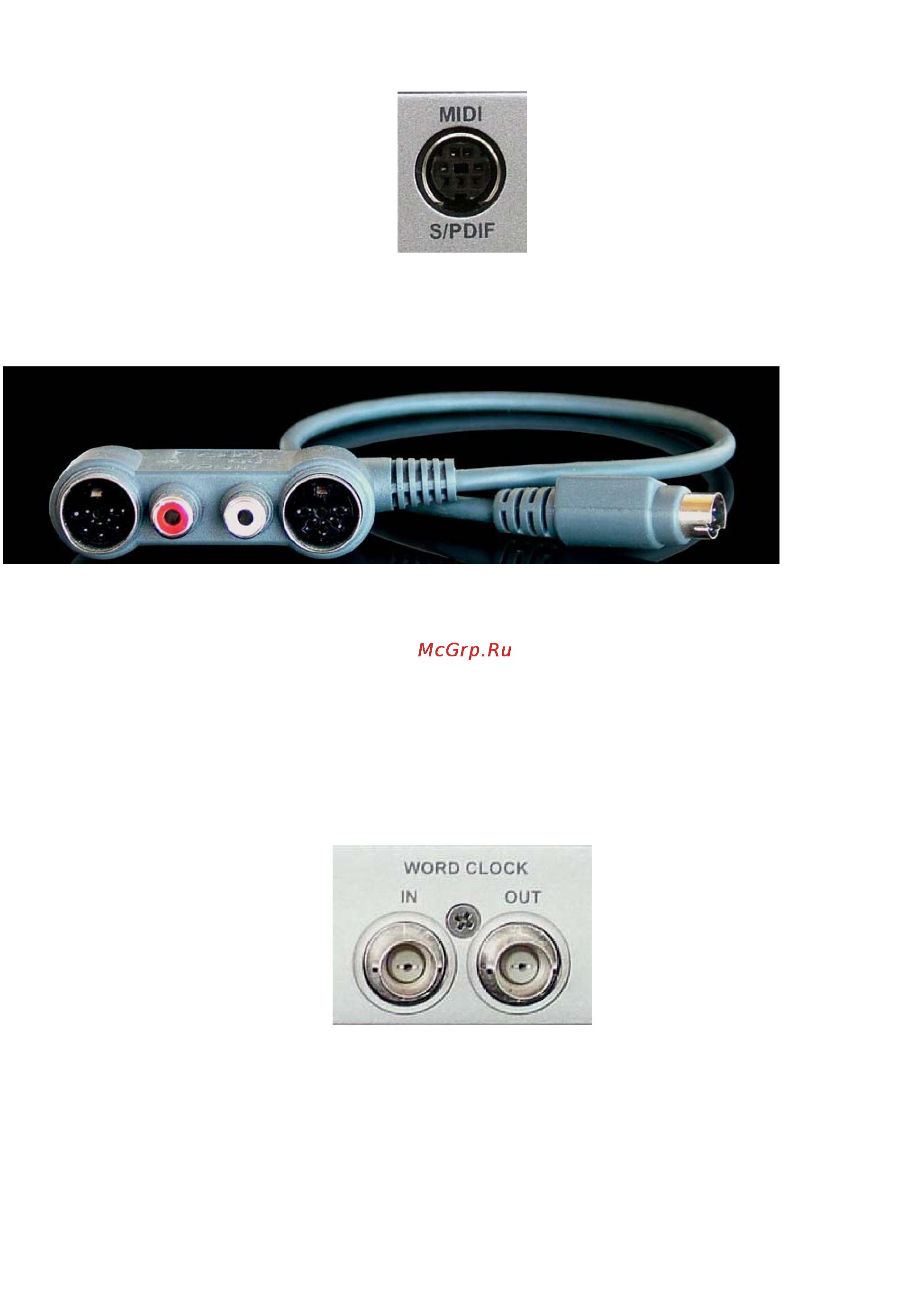

подключается к разъему MiniDIN, расположенному на задней панели

AudioFire2.

Если вы не используете MIDI или S/PDIF, этот кабель можно не подсоединять.

Порты S/PDIF и MIDI помечены на кабеле как IN и OUT.

Word Clock (только для AudioFire8 и AudioFire12)

Рядом с портами MIDI расположены разъемы Word Clock. Эти разъемы

позволяют синхронизировать продукт Echo с любым другим устройством,

оборудованным портом Word Clock.

Для порта Word Clock применяется разъем BNC. Как и в случае порта S/PDIF, с

ним нужно использовать экранированный 75-Ом коаксиальный видеокабель

(RG-59). Разъемы BNC широко применяются в электронной промышленности

как для видео, так и для компьютерных сетей. Однако в компьютерных сетях
