ТЕХНИЧЕСКИЙ
ПАСПОРТ
ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ
ПАСПОРТ
ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

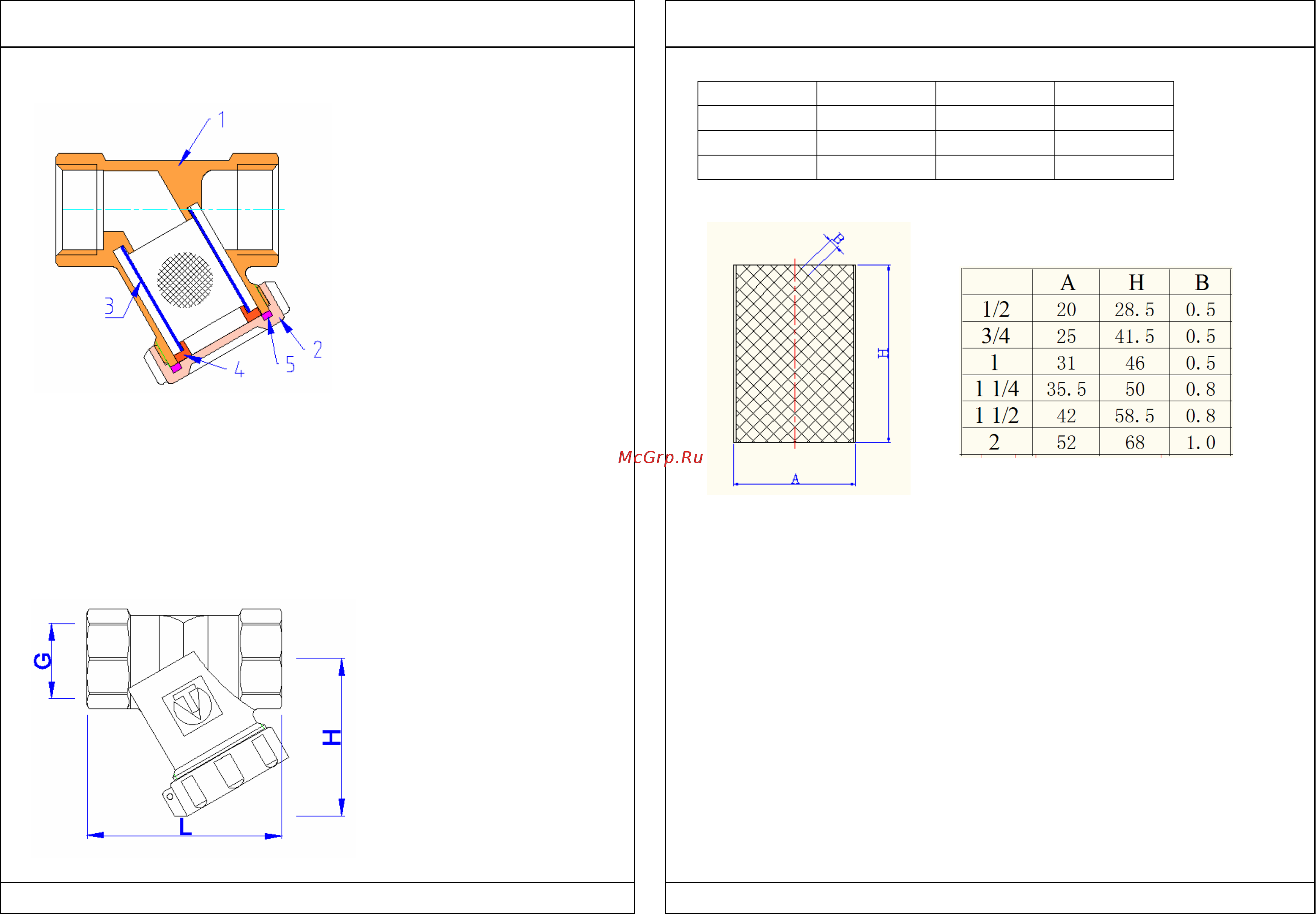

3. Конструкция
Фильтр состоит из
корпуса 1, заглушки 2
,фильтроэлемента 3,
центрующей втулки 4 и
прокладки 5. Корпус и
заглушка выполнены из
горячепрессованной,
никелированной латуни
марки CW617N .
Центрующая втулка служит
для фиксации
фильтроэлемента в
фильтровальной камере и
выполнена из латуни CW614N. Уплотнительная прокладка 5 -
тефлоновая (PTFE) . В корпус помещен сменный
фильтроэлемент из нержавеющей стали AISI 316 (толщина
проволоки 0,3мм). Заглушка фильтра имеет отверстие (ушко) для
пломбировки. Направление потока указано стрелкой на корпусе
фильтра.
4. Габаритные размеры
G,дюймы L, мм Н, мм Вес,г
1/2 53 36 129
3/4 65 43 253
1 77 54 452
5. Фильтроэлементы (VT.050)
6. Указания по монтажу
6.1. Фильтр может устанавливаться как в горизонтальном, так и
в вертикальном положении, при этом заглушка фильтра должна
быть направлена вниз (см.рисунок).
6.2. При направлении потока снизу-вверх, необходимо
выполнить горизонтальный участок для правильной установки
фильтра, иначе установка фильтра приведет к засорению
нижнего отвода (угольника или тройника) трубопровода. Если
горизонтальный участок выполнить не представляется
возможным, следует использовать универсальный фильтр
VT.386.
6.3. В соответствии с ГОСТ 12.2.063-2015, фильтр не должен
испытывать нагрузок от трубопровода (изгиб, сжатие,
растяжение, кручение, перекосы, вибрация, несоосность
патрубков, неравномерность затяжки крепежа). При
необходимости должны быть предусмотрены опоры или
