ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
1. Назначение и область применения.
Фильтр применяется для очистки потока жидкости от нерастворимых
механических примесей в системах трубопроводов горячей и холодной воды,
сжатого воздуха, масла и жидких углеводородов при температуре
транспортируемой среды до 110°C и давлении до 10 бар.
2.Особенности конструкции.
- благодаря установке двух фильтроэлементов (1000 мкм и 250 мкм), фильтр
осуществляет каскадную (двухступенчатую) очистку, что существенно
увеличивает межпромывочный интервал;
- дренажный кран со штуцером под шланг позволяет осуществлять как
прямую, так и обратную промывку фильтра;
- манометр, входящий в комплект фильтра, позволяет узнать давление в
системе в статическом режиме, а также давление до фильтра в динамическом
режиме.
3. Технические характеристики.
№
Характеристика
Ед. изм.
Значения для типоразмера
1/2
3/4
1
1
Номинальный диаметр
мм
15
20
25
2
Рабочее давление
МПа
1,6
1,6
1,6
3
Пробное давление
МПа
2,4
2,4
2,4
4
Условная пропускная
способности на чистом
фильтре, Kv
м3/час
3,0
4,9
9,2
5
Номинальная
производительность на
чистом фильтре
м3/час
1,35
2,21
4,28
6
Размер ячейки фильтра
первой ступени
мкм
1000
1000
1000
7
Размер ячейки фильтра
второй ступени
мкм
250
250
250
8
Диапазон температур
рабочей среды
°С
+1÷110
+1÷110
+1÷110
9
Размер резьбы под
дренажный кран
дюймы
3/8В
3/8В
3/8В
10
Размер резьбы под манометр
дюймы
1/4В
1/4В
1/4В
11
Диапазон измерения
манометра
бар
0…10
0…10
0…10
12
Диаметр штуцера под шланг
мм
14
14
14
13
Средний полный срок
службы
лет
30
30
30

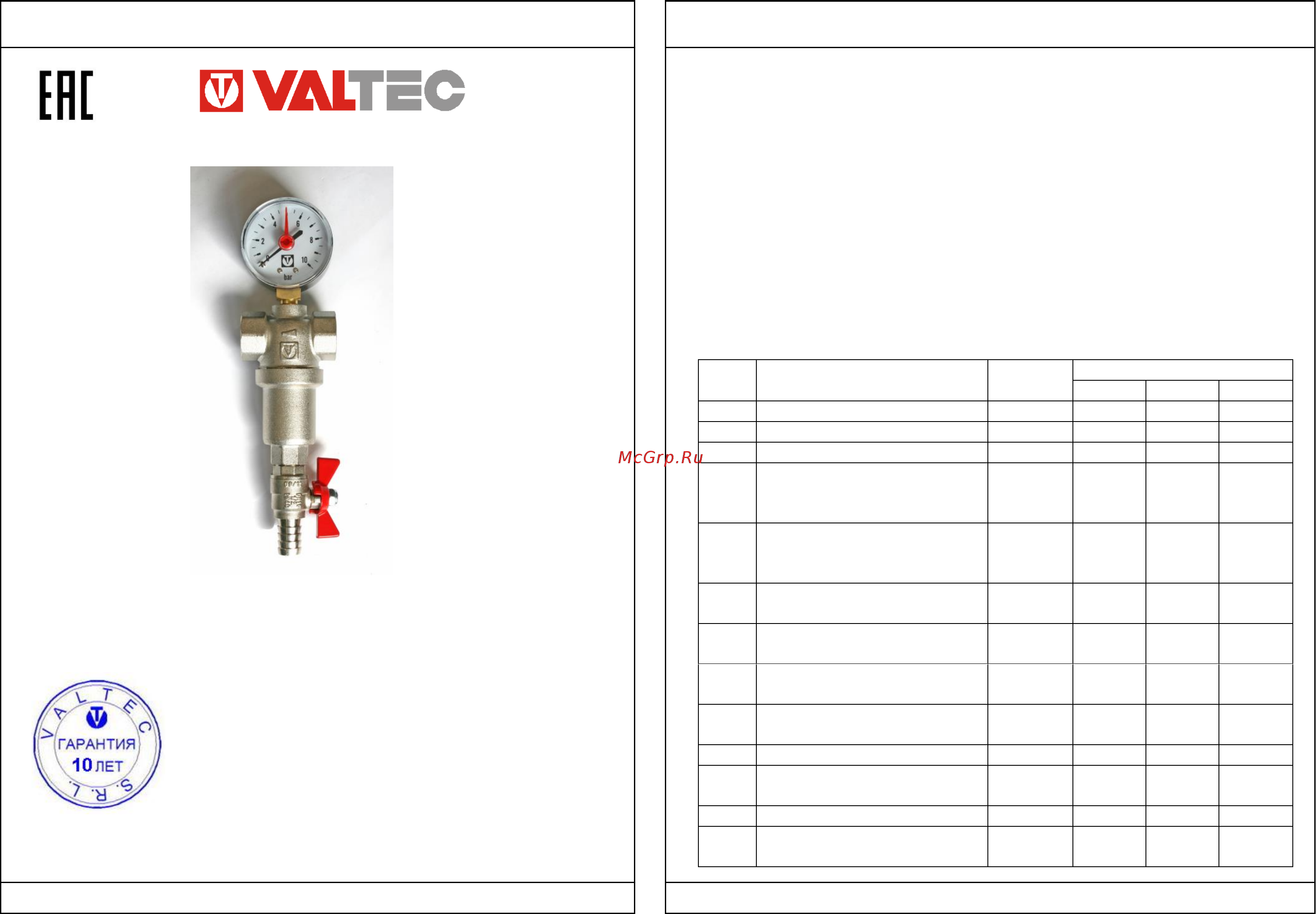

ФИЛЬТР МЕХАНИЧЕСКОЙ ОЧИСТКИ
ПРОМЫВНОЙ, КАСКАДНЫЙ
Модель: VT. 389
ПС - 46056
Производитель: VALTEC s.r.l., Via Pietro Cossa, 2, 25135-Brescia, ITALY
