SE 39
Anslutningar

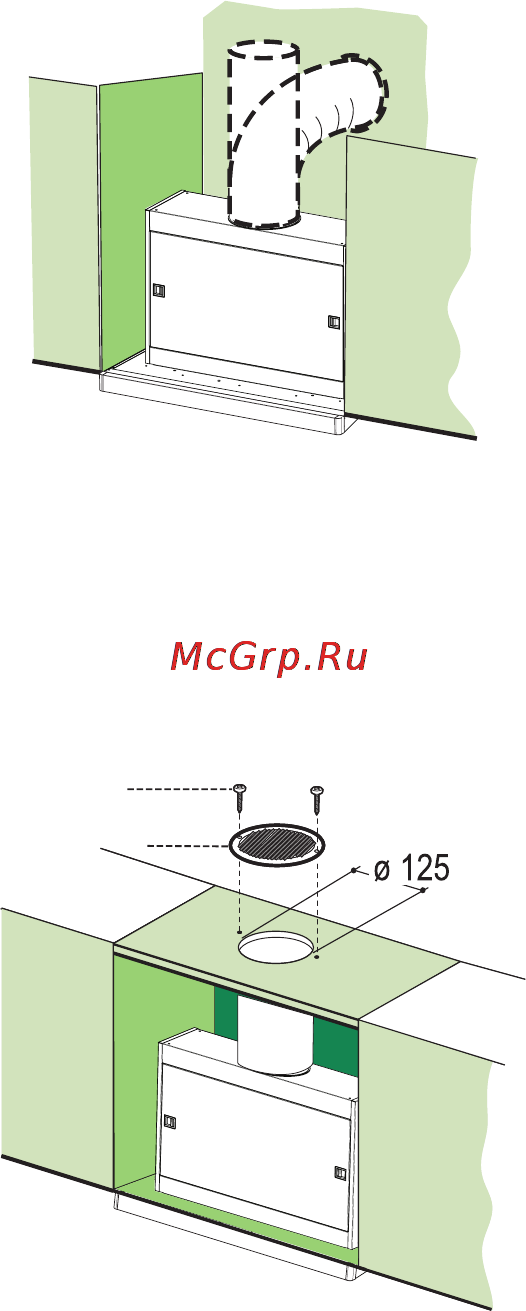

LUFTUTSLÄPP UTSUGANDE VERSION
För installation i sugande version anslut äktkåpan
till utgångsrörsystemet med en styv eller böjlig
slang med samma diameter som den tidigare ins-
tallerade änsen.
• Fäst slangen med lämpliga slangklämmor. Nöd-
vändigt material medföljer inte.
• Ta bort eventuella luktlter med aktivt kol.
LUFTUTSLÄPP FILTRERANDE VERSION
• Borra ett hål med ø 125 mm i hyllan som even-
tuellt är ovanför köksäkten.
• För in änsen 10a på köksäktsstommens uts-
läpp.
• Anslut änsen till utsläppshålet på hyllan ovan-
för köksäkten med en hård eller exibel slang
med ø120 mm.
Fäst slangen med lämpliga slangklämmor. Nöd-
vändigt material medföljer inte.
• Fäst riktningsgallret 8 på utsläppet med de 2
medföljande skruvarna 12e (2,9 x 12,7).
• Säkerställ att luktltren med aktivt kol är isatta.
ELEKTRISK ANSLUTNING
• Anslut köksäkten till eluttaget och installera en
tvåpolig brytare med en öppning på minst 3 mm
emellan kontakterna.
12e
8
