168 • vacon Описание параметров
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
8

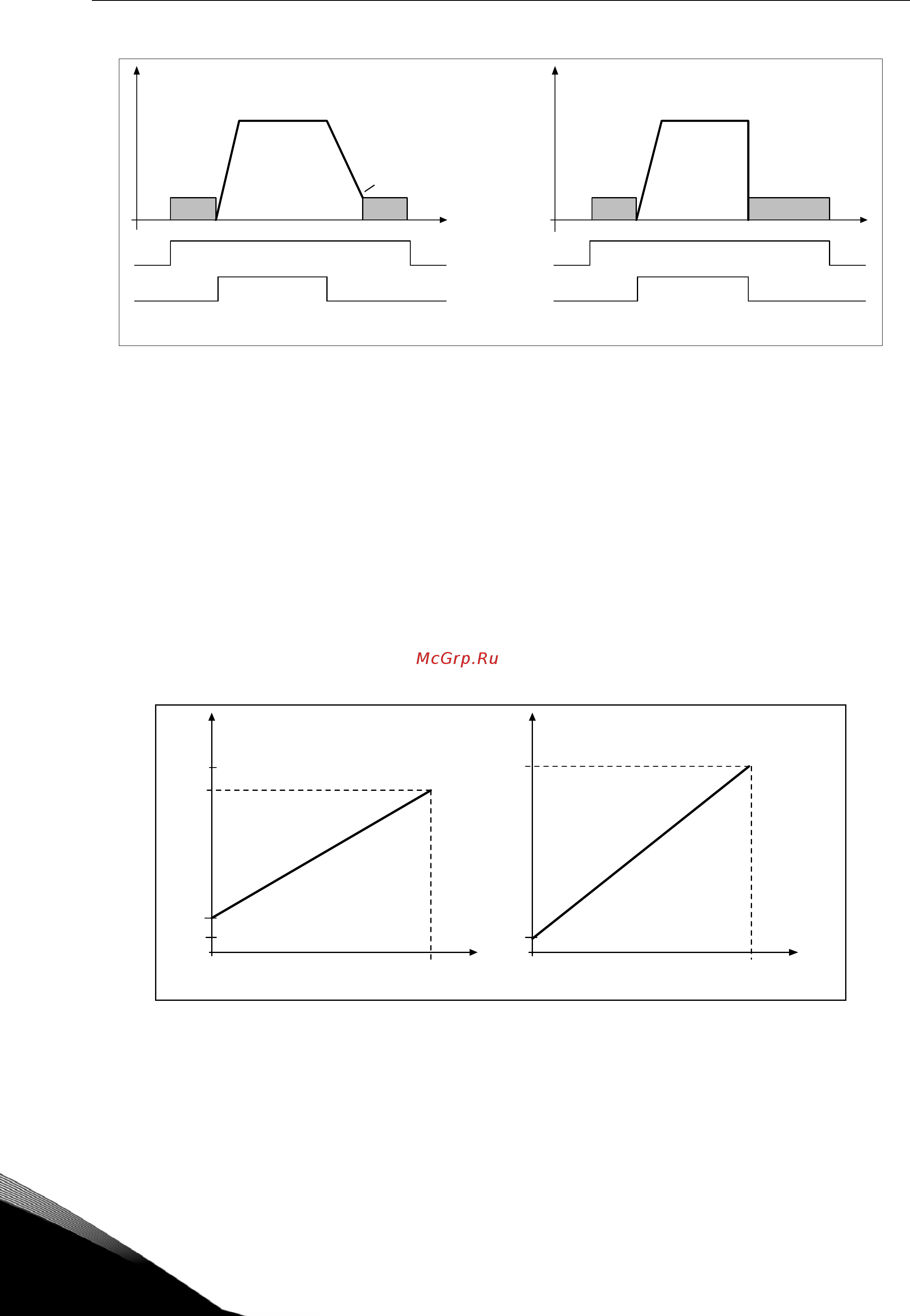

Рисунок 8-9. DIN3 в качестве входа команды торможения постоянным током:
a) Режим останова — управляемое изменение скорости,
b) Режим останова — по инерции
302 Reference offset for current input 12 (2.15, 2.2.3)
0 Без смещения: 0—20 мА
1 Сдвиг на 4 мA («живой ноль»), обеспечивает контроль нулевого уровня
сигнала. В Стандартной макропрограмме, ответ на отказ опорного сигнала
можно запрограммировать с помощью параметра ID700.
303 Reference scaling, minimum value 2346 (2.2.4, 2.2.16, 2.2.2.6)
304 Reference scaling, maximum value 2346 (2.2.5, 2.2.17, 2.2.2.7)
Параметры используются для масштабирования опорного сигнала.
Установка значений пределов: 0 ≤ пар. ID303 ≤ пар. ID304 ≤ пар. ID102. Если оба
параметра ID303 и ID394 = 0, масштабирование не применяется. Для
масштабирования используются минимальные и максимальные частоты.
Рисунок 8-10. Слева: масштабирование опорного сигнала.
Справа: масштабирование не используется (пар. ID303 = 0)
t
NX12K83
DIN3
t
NX 1 2K8 3
ID515
DIN3
b) DIN3 в качестве входа команды торможения постоянным током и
режима остан овки = По инер ции
РАБОТА
ОС ТАНО В
РАБОТА
ОСТАНОВ
Вы хо дн ая
частота
a) DIN3 в качестве входа команды торможения постоянным т оком и
режима останова = Управляемое изменение скорости
100
ID303
ID304
100
NX12K13
Выходная
частота
Аналоговый
вход, В
Макс. частота ID102
Мин. частота ID101
Выходная
частота
Аналоговый
вход, В
Макс. частота ID102
Мин. частота ID101
