3.3. Логика сигналов управления в Макропрограмме
местного/дистанционного управления

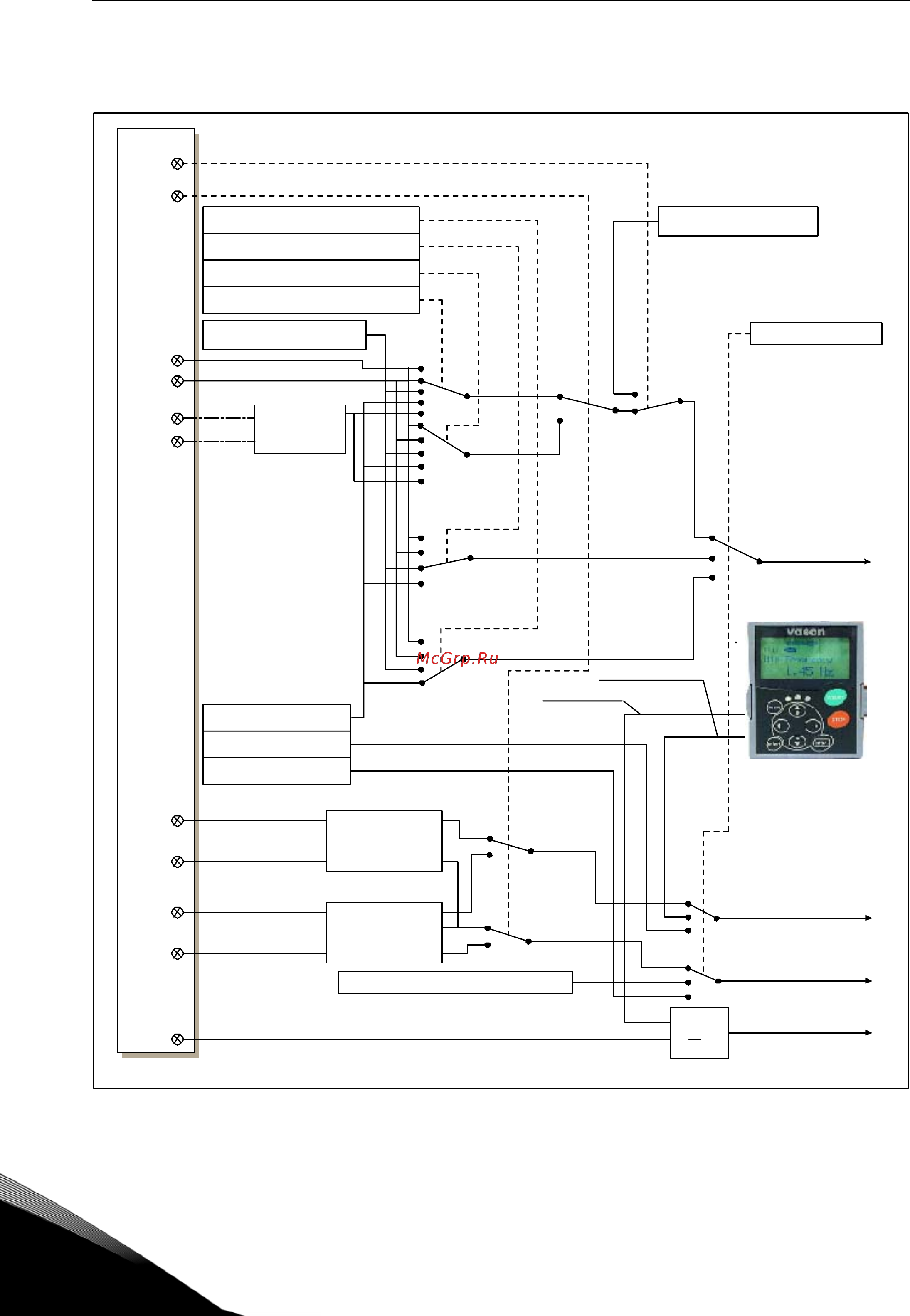

Рисунок 3-1. Логика сигналов управления в Макропрограмме местного/дистанционного управления
DIN3
> 1
DIN6
DIN2
DIN3
AI1
AI2
DIN1
DIN2
DIN3
DIN4
DIN5
A
B
A
B
A
B
Внутренний реверс
Сброс
внутреннего отказа
Вход сброса отказа (программируемый)
3.3 Направление с панели управления
Внутренний
Пуск/Останов
Опорный сигнал
с интерфейсной шины
Пуск/Останов с
интерфейсной шины
Направление с
интерфейсной шины
Кнопки Пуск/Останов
Внутренняя
опорная частота
Кнопка Сброс
Программируемая
логика функций
Пуска/Останова
и реверса, пост A
Программируемая
логика функций
Пуска/Останова
и реверса, пост
B
Пуск вперед
(программируемый)
Пуск вперед
(программируемый)
Пуск назад
(программируемый)
Пуск назад
(программируемый)
Пуск/
Останов
Реверс
Больше
Меньше
3.1 Пост управления
2.1.15 Шаговая скорость
опорного сигнала
2.1.14 Опорный сигнал управления
с интерфейсной шины
2.1.13 Опорный сигнал управления
с панели
2.1.12 Опорный сигнал с платы
входов/выходов B
2.1.11 Опорный сигнал с платы
входов/выходов A
R3.2 Опорный сигнал
с панели управления
Псевдо+
потенциометр
Содержание
