Описание параметров vacon • 189
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
8
385 AI1 sleep limit 6 (2.2.2.9)
Преобразователь частоты автоматически останавливается, если уровень сигнала
AI упадет ниже предела времени ожидания, задаваемого этим параметром
(рис. 8-35).

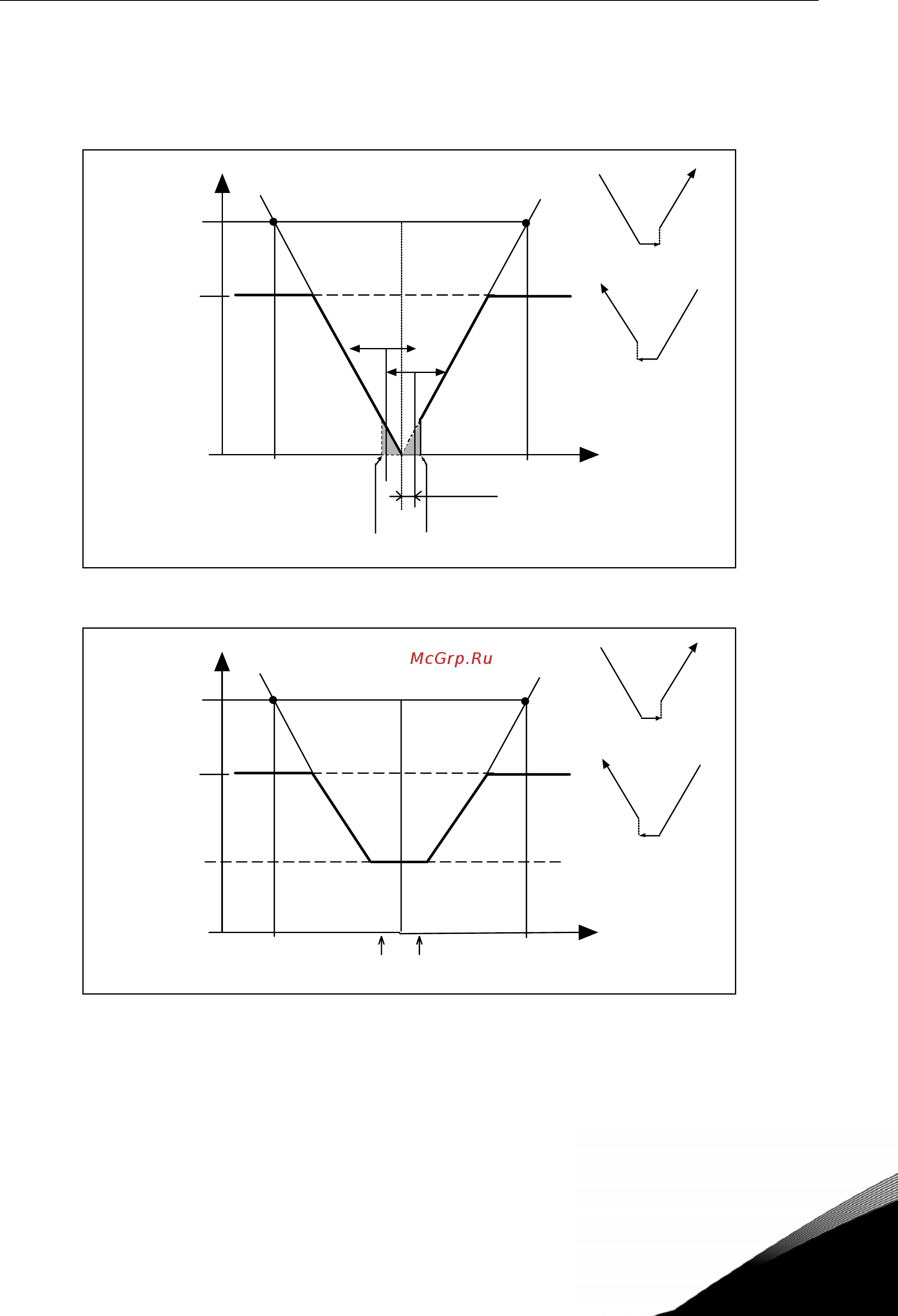

Рисунок 8-35. Пример функции предела времени ожидания
Рисунок 8-36. Гистерезис джойстика при минимальной частоте 35 Гц
386 AI1 sleep delay 6 (2.2.2.10)
Данный параметр определяет время, в течении которого аналоговый входной
сигнал должен находиться ниже предела ожидания, задаваемого параметром
ID385, чтобы преобразователь частоты остановился.
NX12k99
A
B
Пар. ID321
= 20%
Пар. ID322
= 90%
50% 50%
Макс. масштабир.
опорного сигнала
ID304 = 70 Гц
Макс. частота
ID102 = 50 Гц
Мин. частота ID101
= Мин. масштабир.
опорного сигнала
ID303 = 0 Гц
С реверса на прямой
С прямого на реверс
Предел
времени
ожидания
ID385 = 7%
Аналоговый вход (В/мА)
(0—10 В/20 мА)
Опорная частота
Гц
РЕВЕРС ВПЕРЕД
ПУСК
ПУСК
ОСТАНОВ
ОСТАНОВ
Гистерезис джойстика,
ID384 = 20%
NX12k95
AB
ID321
= 20%
ID322
= 90%
50% 50%
С прямого на реверс
Аналоговый вход (В/мА)
(0—10 В/20 мА)
Опорная частота
Гц
РЕВЕРС ВПЕРЕД
С реверса на прямой
Макс. масштабир.
опорного сигнала
ID304 = 70 Гц
Макс. частота
ID102 = 50 Гц
Мин. частота ID101
= Мин. масштабир.
опорного сигнала
ID303 = 0 Гц
Ги с т е р е з ис д ж ой с т и к а ,
ID384 = 20%
