202 • vacon Описание параметров
Тел.: +7 495 974 1447 • Факс: +7 495 974 1554
8
508 DC-braking time at stop 234567 (2.4.9)
Включает/выключает режим торможения и определяет время торможения
постоянным током при остановке двигателя. Функция торможения постоянным
током зависит от функции остановки, пар. ID506.
0 Торможение постоянным током не используется
>0 Торможение постоянным током используется, его функция зависит от
функции остановки (пар. ID506). С помощью этого параметра
определяется время торможения
.
Пар. ID506 = 0; Функция остановки = По инерции:
При выполнении команды «СТОП» двигатель останавливается по инерции без
управления со стороны преобразователя частоты.
При подаче постоянного тока двигатель можно остановить за кратчайшее время
без применения дополнительного внешнего тормозного резистора.
При включении торможения постоянным током время торможения масштабируется
в зависимости от частоты. Если частота превышает номинальную частоту
двигателя или
равна ей, время торможения определяется значением параметра
ID508. Если частота ≤10% от номинальной, время торможения составляет 10% от
значения параметра ID508.

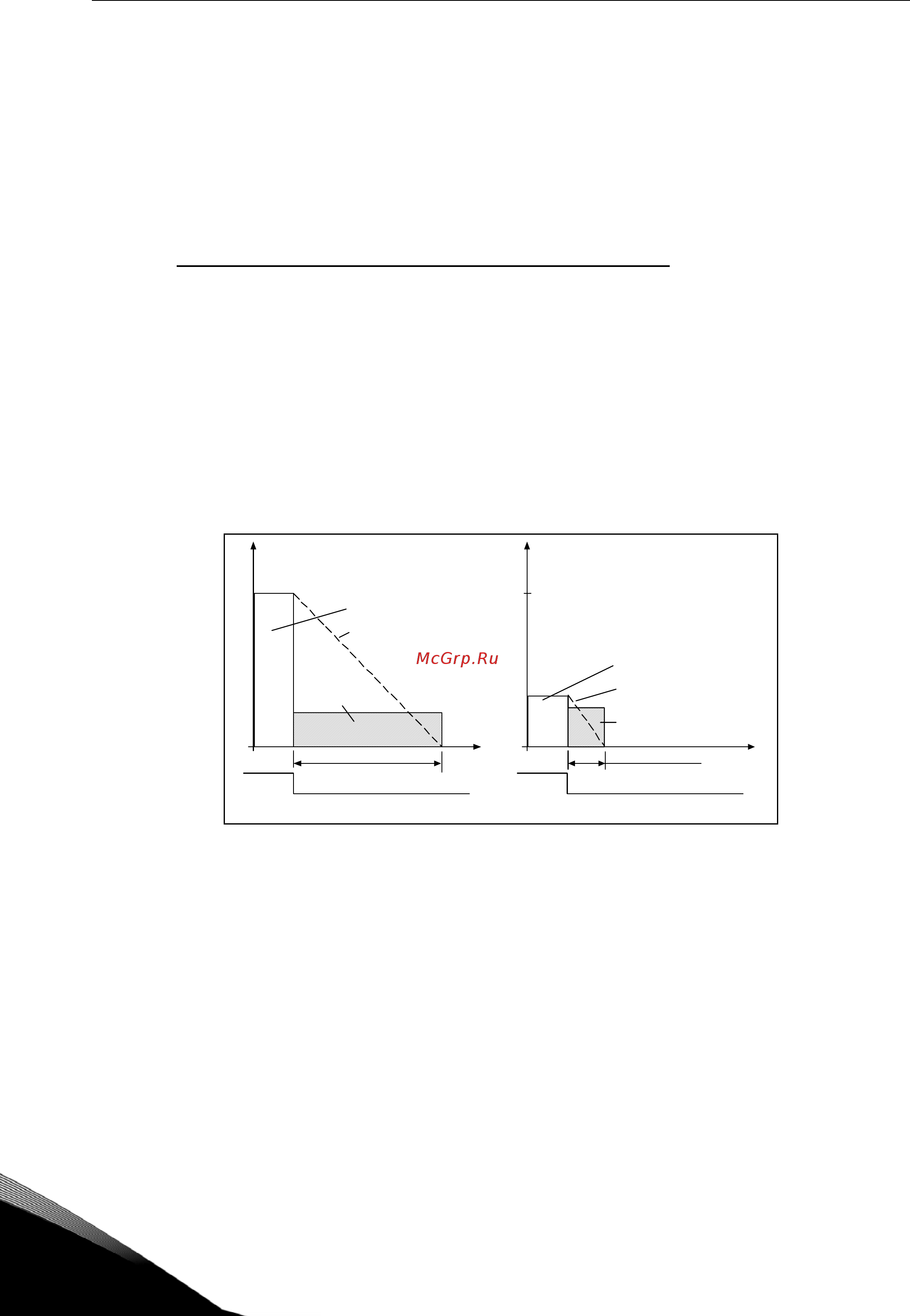

Рисунок 8-43. Время торможения постоянным током в режиме останова =
По инерции
f
n
f
n
tt
t = 1 x Пар. ID508
t = 0,1 x Пар. ID 508
NX12K21
0, 1 x f
n
РАБОТА
ОСТАНОВ
РАБОТА
ОСТАНОВ
Выходная частота
Скорость вращения двигателя
Вы ходная ча ст ота
Скорость вращения двигателя
Торможение постоянным
током ВКЛ
То р м о ж е н и е
постоя нн ым
током ВК Л.
f
out
f
out
