5 После внесения изменений напишите на
этикетке внесения изменений «Изменен уровень
электромагнитных помех» и укажите дату. Если
этикетка еще не установлена, закрепите ее на
приводе возле паспортной таблички.
Product modified
Date:
Date:
Date:

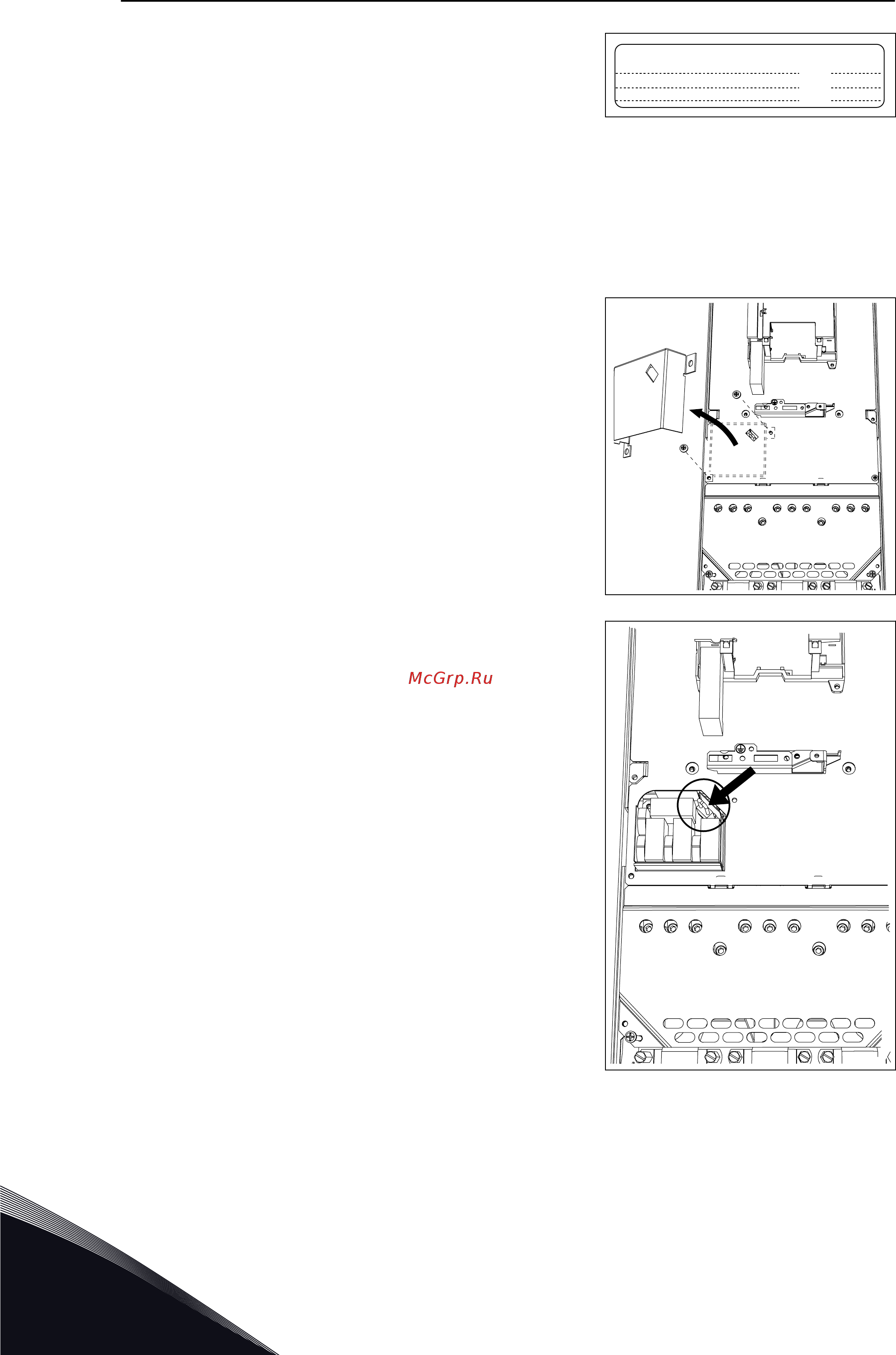

7.6.2 ЭЛЕКТРОМАГНИТНАЯ ПЕРЕМЫЧКА В MR7
Измените уровень защиты от электромагнитных помех преобразователя частоты на C4.
КАК НАЙТИ ЭЛЕКТРОМАГНИТНЫЕ ПЕРЕМЫЧКИ 200 И 500 В
1 Снимите крышку преобразователя частоты.
2 Найдите коробку регулирования ЭМС. Отвинтите
винты с крышки коробки для доступа к
электромагнитной перемычке, регулирующей
степень защиты по ЭМС.
3 Снимите электромагнитную перемычку.
Установите на место крышку коробки для доступа
к перемычке, регулирующей степень защиты по
ЭМС.
VACON · 114 ВВОД В ЭКСПЛУАТАЦИЮ И ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ
7
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
