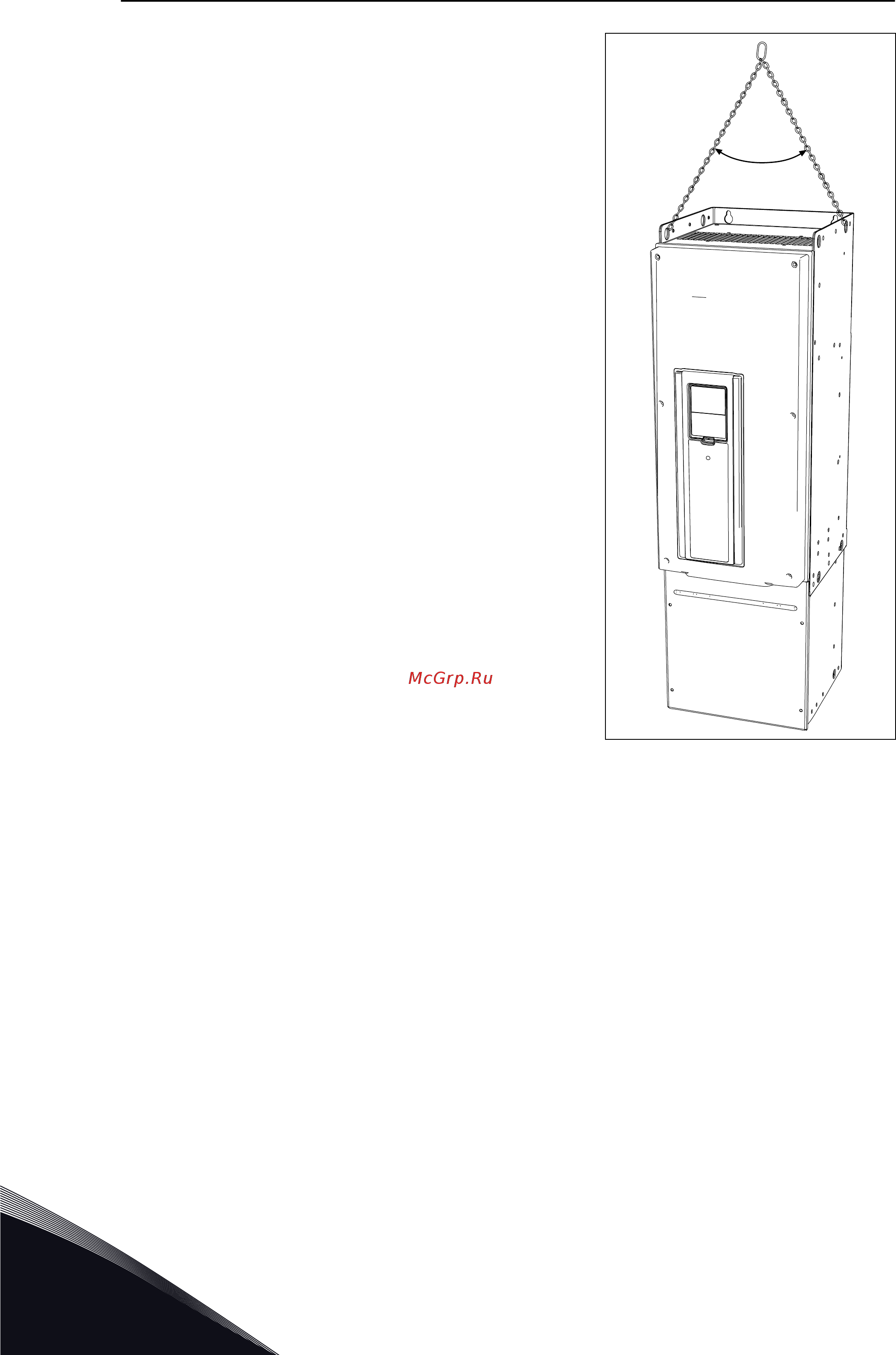

4 Угол подъема не должен превышать 45 градусов.
≤45°
3.5 ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
После открытия упаковки и извлечения из нее привода убедитесь в том, что вы получили
все заказанные дополнительные компоненты. Комплектность пакета дополнительных
компонентов зависит от типоразмера привода и класса защиты.
