Vacon VACON0100-3L-0038-5-FLOW+IP54 [102/136] Замена блока питания преобразователя частоты
![Vacon VACON0100-3L-0038-5-FLOW+IP54 [102/136] Замена блока питания преобразователя частоты](/views2/1564324/page102/bg66.png)
5 Подключите кабели и установите крышку
обслуживания.

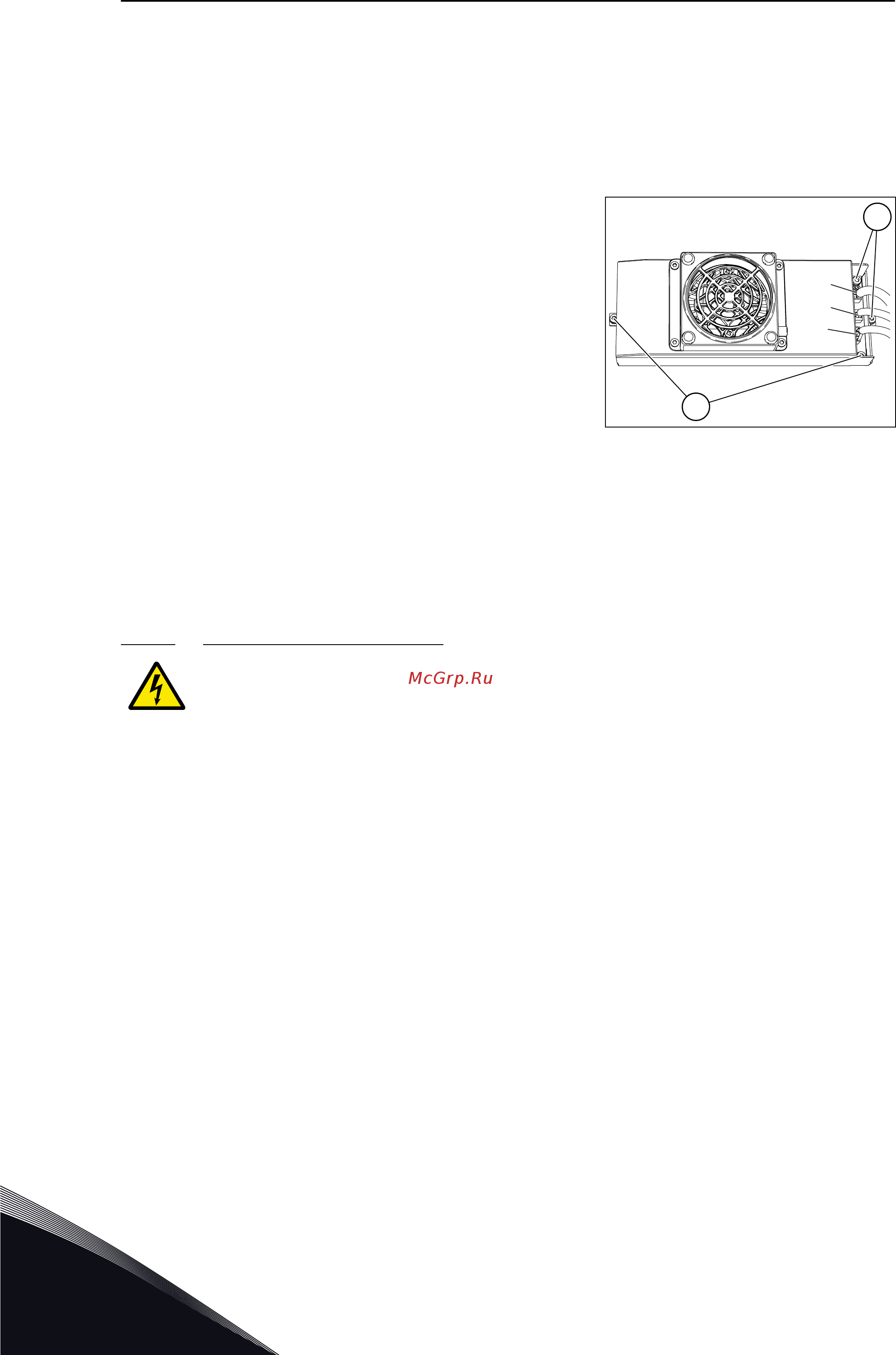

ЗАМЕНА БЛОКОВ ПИТАНИЯ ВЕНТИЛЯТОРА, MR10 И MR12.
Можно заменить один или оба блока питания вентилятора.
1 Снимите узел главного вентилятора. См.
предыдущие указания.
2
a)
Отключите кабель питания вентилятора от
разъема X81.
b)
Отключите кабель привода вентилятора от
разъема X61.
c)
Отключите кабель подачи постоянного тока
от разъема X8.
Выкрутите 4 винта из каждого блока питания.
X81
X61
X8
A
A
A. 4 винта
3 Замените блоки питания вентилятора.
4 Закрутите винты, подключите кабели и заново
соберите привод.
7.6.4 ЗАМЕНА БЛОКА ПИТАНИЯ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ
7.6.4.1 Замена блока питания, MR8
ПРЕДУПРЕЖДЕНИЕ!
Перед выполнением работ по замене блока питания убедитесь, что в шкаф не
подается входное напряжение. Выключите напряжение на источнике питания.
Выполнение работ по замене блока питания при подаче напряжения в шкаф
может привести к травмам или смерти.
1 Снимите защитные крышки привода.
2 Отключите все кабели питания в нижней части
блока питания.
VACON · 102 ВВОД В ЭКСПЛУАТАЦИЮ И ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ
7
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
