Vacon VACON0100-3L-0038-5-FLOW+IP54 [83/136] Подключение шины fieldbus
![Vacon VACON0100-3L-0038-5-FLOW+IP54 [83/136] Подключение шины fieldbus](/views2/1564324/page83/bg53.png)
Q. Повреждение изоляции (+CPIF) R. Табличка технических данных
привода, коды дополнительных
устройств и серийный номер
6.2 ПОДКЛЮЧЕНИЕ ШИНЫ FIELDBUS
Для подключения привода к шине fieldbus можно использовать кабель RS485 или кабель
Ethernet. При использовании кабеля RS485 подключайте его к клеммам A и B
стандартной платы ввода/вывода. При использовании кабеля Ethernet подключайте его
к разъему Ethernet, расположенному под крышкой привода.
C
D
B
A

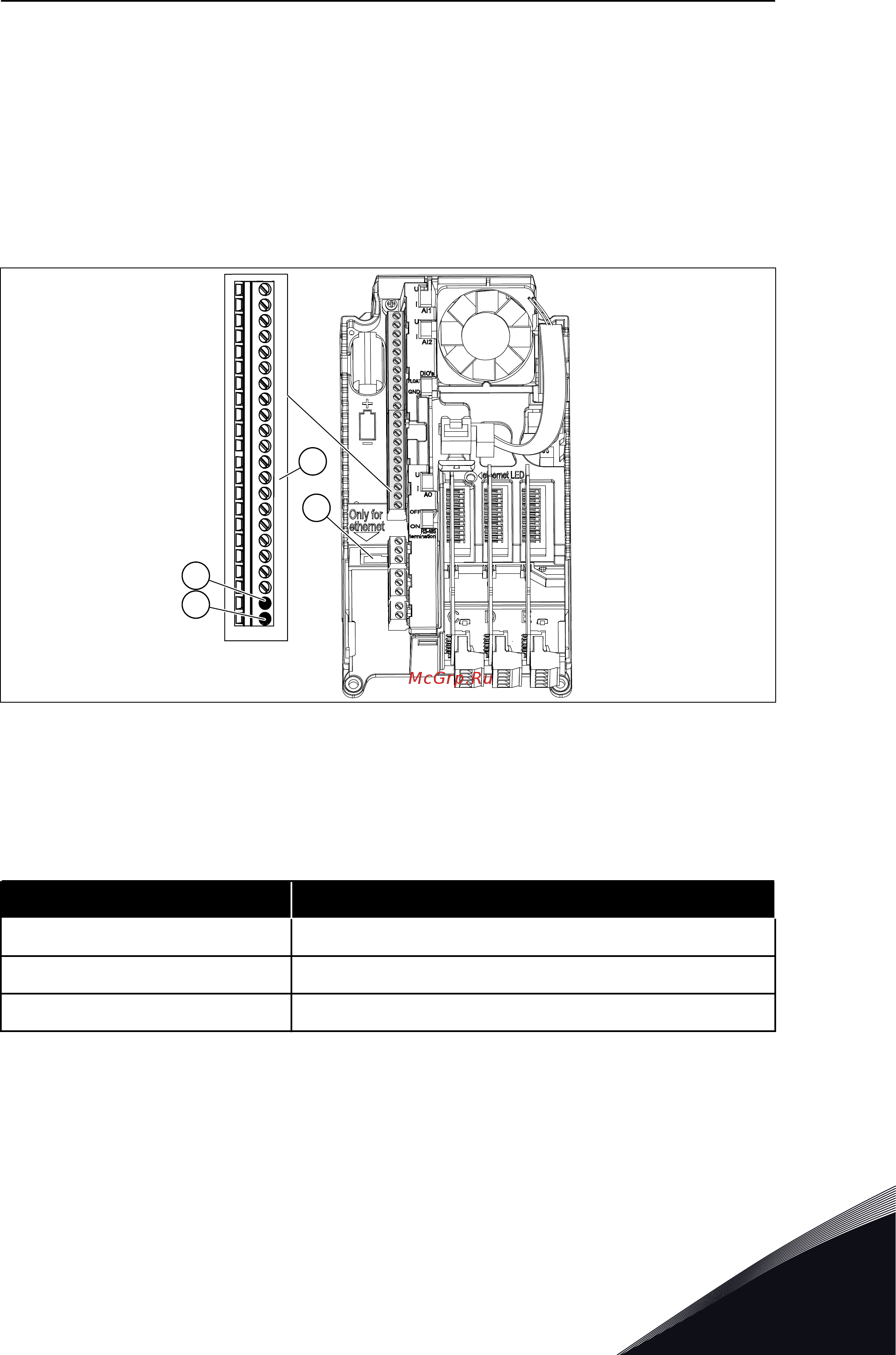

Рис. 41: Разъемы Ethernet и RS485
A. RS485 клемма A = данные -
B. RS485 клемма B = данные +
C. Разъем Ethernet
D. Клеммы управления привода
6.2.1 ПОДКЛЮЧЕНИЕ К ШИНЕ FIELDBUS С ИСПОЛЬЗОВАНИЕМ КАБЕЛЯ ETHERNET
Табл. 22: Данные кабеля Ethernet
Компонент Описание
Тип разъема Экранированный разъем RJ45, максимальная длина: 40 мм
Тип кабеля CAT5e STP
Длина кабеля Максимум 100 м
КАБЕЛИ ETHERNET
1 К этому разъему подключается кабель Ethernet.
ОТСЕК УПРАВЛЕНИЯ VACON · 83
