B
A
33 3
3
3
-F1
3
-FC1 -TA1-T1

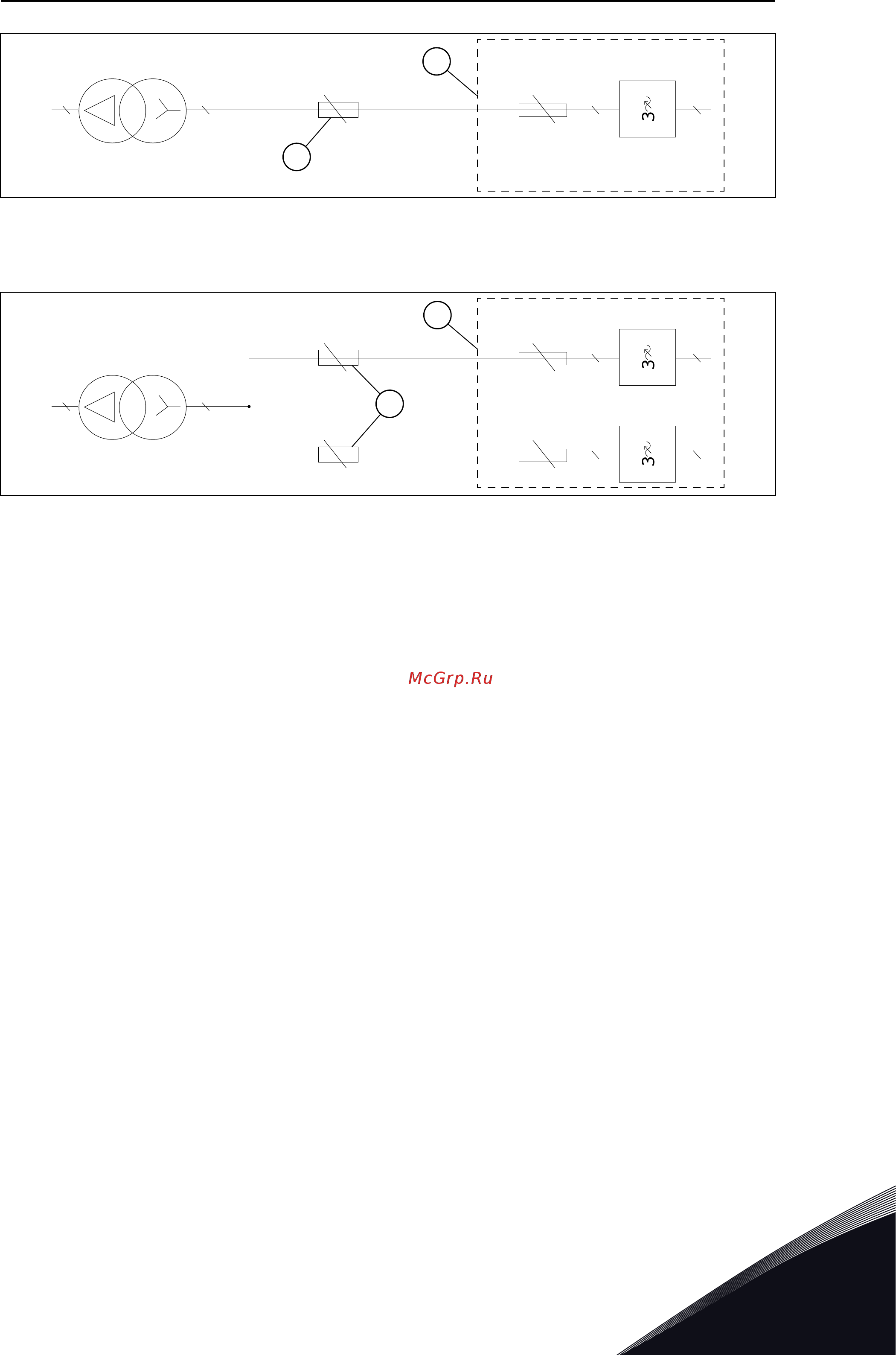

Рис. 29: Расположение предохранителей, MR8–MR10
A. Предохранители сети
электроснабжения
B. Шкаф
B
A
3
3 3
3
3
-F1
3
-FC1.1 -TA1.1
3
3
3
-F1
3
-FC1.2 -TA1.2
-T
Рис. 30: Расположение предохранителей, MR12
A. Предохранители сети
электроснабжения
B. Шкаф
Привод необходимо защитить с помощью быстродействующих предохранителей типа aR
(-FC1) (см. Табл. 10, Табл. 11, Табл. 12 и Табл. 13). Не используйте предохранители других
типов. Эти предохранители входят в комплект поставки.
Размеры кабелей соответствуют требованиям стандартов EN 60204-1 и IEC 60364-5-52:
2001.
•
Кабели имеют ПВХ-изоляцию.
•
Максимальная температура окружающего воздуха: +30 °C.
•
Максимальная температура поверхности кабеля: +70 °C.
•
В кабельных коробах лестничного типа допускается одновременная установка не
более 9 параллельных кабелей.
В остальных случаях при подборе размеров кабелей следует учитывать местные
нормативы в области техники безопасности, входное напряжением и ток нагрузки
привода.
СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ VACON · 51
