2. УПРАВЛЕНИЕ СКОРОСТЬЮ ВРАЩЕНИЯ
заданием фиксированных скоростей c панели оператора, старт, остановка и изменение
скорости тумблерами

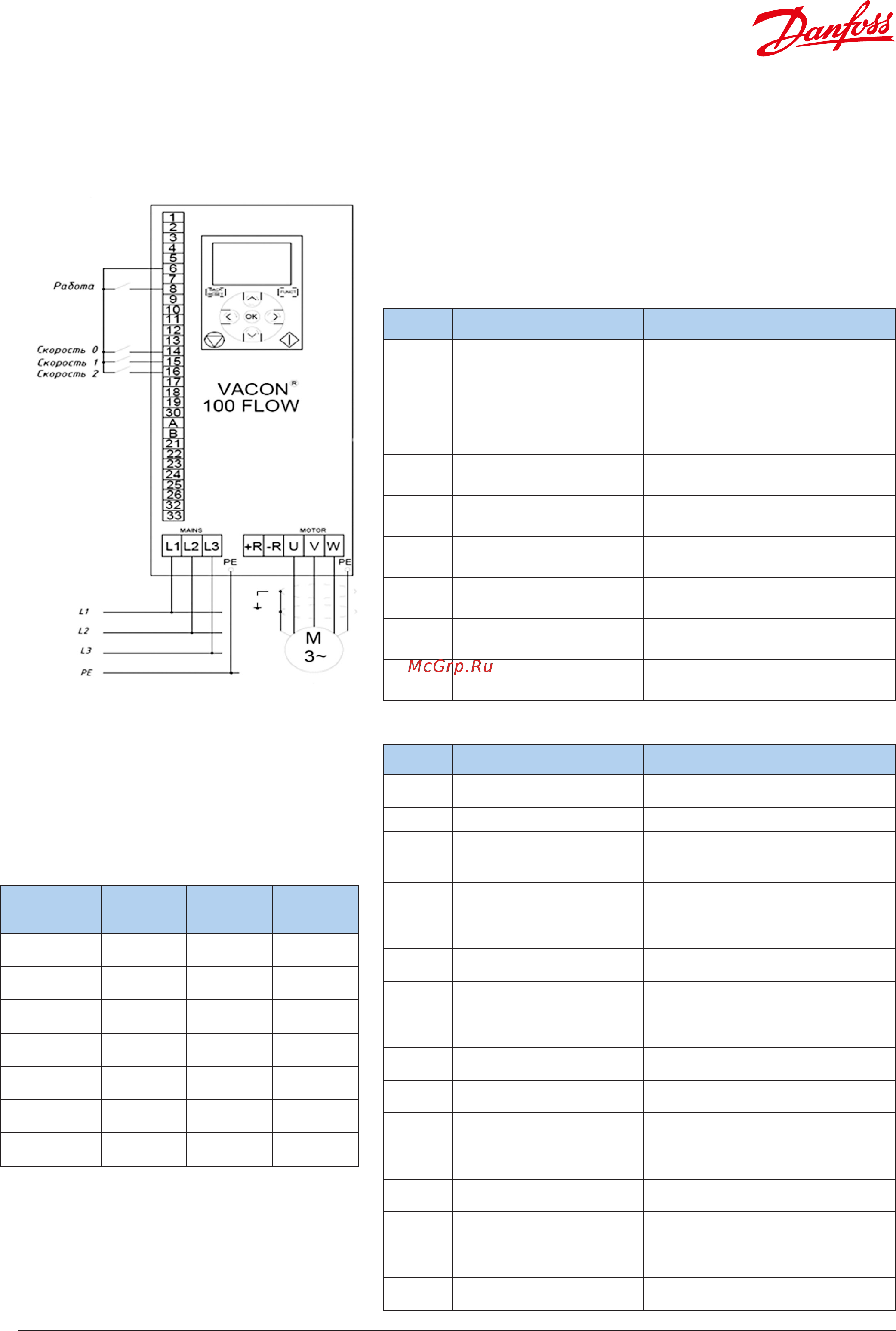

Рисунок 3. Управление скоростью вращения
заданием фиксированных скоростей.
Порядок настройки преобразователя частоты VACON® 100 FLOW,
Р 1.2 = 0 стандартное:
1. Соединить входы и выходы к VACON® 100 FLOW в соответствии
с рисунком 3.
2. Проверить параметры двигателя в соответствии с таблицей:
Код Параметр Требуется установить значение
P3.1.3.1 Предельный ток двигателя
## А Максимальный ток двигателя.
Устанавливается в зависимости
от применения (для большинства
применений I
ном
двиг., для примене-
ний с высоким пусковым моментом
до 150% от I
ном
)
P3.1.3.1 Номинальное напряжение
## В — с паспортной таблички
двигателя
P3.1.1.2 Номинальная частота
## Гц — с паспортной таблички
двигателя
P3.1.1.3 Номинальная скорость
## об/мин — с паспортной
таблички двигателя
P3.1.1.4 Номинальный ток
## А — с паспортной таблички
двигателя
P3.1.1.5
Коэффициент мощно-
сти — φ
## — с паспортной таблички
двигателя
P3.1.1.6 Номинальная мощность
## кВт — с паспортной таблички
двигателя
Провести идентификацию двигателя Р3.1.2.4 см. 1.6: Автомати-
ческая идентификация двигателя.
Код Параметр Требуется установить значение
Р3.2.1
Источник сигнала дистан-
ционного управления
0 = через плату ввода/вывода
Р3.2.5 Функция останова 1 = линейное нарастание частоты
P3.3.1.1
Минимальная частота
0,00 Гц
P3.3.1.2
Максимальная частота 50,00 Гц
Р3.3.1.5
Выбор задания управле-
ния платы ввода/вывода A
1 = Предустановленная частота 0
Р3.3.3.1
Режим с предустановлен-
ной частотой
0 = в двоичном коде
Р3.3.3.2
Предустановленная
скорость 0
5 = по умолчанию, Гц
Р3.3.3.3
Предустановленная
скорость 1
10 = по умолчанию, Гц
Р3.3.3.4
Предустановленная
скорость 2
15 = по умолчанию, Гц
Р3.3.3.5
Предустановленная
скорость 3
20 = по умолчанию, Гц
Р3.3.3.6
Предустановленная
скорость 4
25 = по умолчанию, Гц
Р3.3.3.7
Предустановленная
скорость 5
30 = по умолчанию, Гц
Р3.3.3.8
Предустановленная
скорость 6
40 = по умолчанию, Гц
Р3.3.3.8
Предустановленная
скорость 7
50 = по умолчанию, Гц
Р3.5.1.21
Выбор предустановлен-
ной частоты 0
Slot: A; Signal Number: 4
Р3.5.1.22
Выбор предустановлен-
ной частоты 1
Slot: A; Signal Number: 5
Р3.5.1.23
Выбор предустановлен-
ной частоты 2
Slot: A; Signal Number: 6
Скорость
Предуста-
новленная
скорость В2
Предуста-
новленная
скорость В1
Предуста-
новленная
скорость В0
Предустановлен-
ная скорость 1
х
Предустановлен-
ная скорость 2
х
Предустановлен-
ная скорость 3
х х
Предустановлен-
ная скорость 4
х
Предустановлен-
ная скорость 5
х х
Предустановлен-
ная скорость 6
х х
Предустановлен-
ная скорость 7
х х х
