9
4. РЕЖИМ ПОДДЕРЖАНИЯ ПОСТОЯННОГО ДАВЛЕНИЯ
фиксированная уставка, старт и остановка тумблером

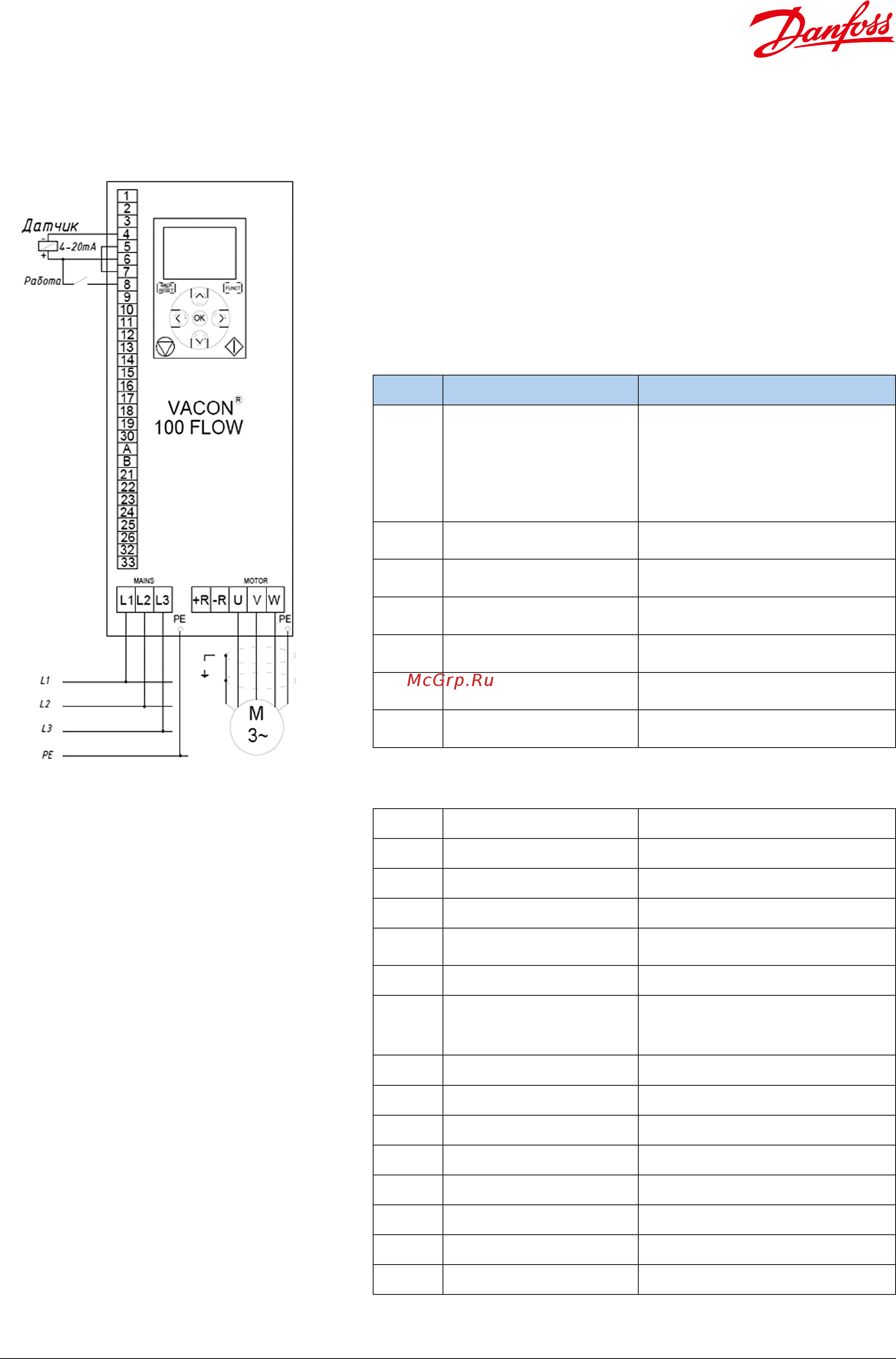

Рисунок 5. Режим поддержания постоянного
давления, фиксированная уставка.
Рекомендации по настройке ПИД регулятора:
• Увеличение Р ускоряет процесс, уменьшает ста-
тическую ошибку, делает более чувствительным к
изменениям и возмущениям. При очень большом
значении Р процесс становится неустойчивым;
• Уменьшение I делает процесс более быстрым, но
менее стабильным;
• Быстрые процессы требуют меньших значений P и
I. Медленные процессы (вентилятор) требуют боль-
шей величины P, при этом малое значение I дает
перерегулирование;
• Для вентилятора параметр D не требуется, так как
процесс медленный.
Порядок настройки преобразователя частоты VACON® 100 FLOW,
Р 1.2 = 2 ПИД
1. Соединить входы и выходы к VACON® 100 FLOW в соответствии
с рисунком 5.
2. Проверить данные двигателя и установить параметры в соот-
ветствии с таблицами ниже.
3. При подключении датчика установить перемычку между
клеммами 5 и 7.
Код Параметр Требуется установить значение
P3.1.3.1 Предельный ток двигателя
## А Максимальный ток двигателя.
Устанавливается в зависимости
от применения (для большинства
применений I
ном
двиг., для примене-
ний с высоким пусковым моментом
до 150% от I
ном
)
P3.1.1.1 Номинальное напряжение
## В — с паспортной таблички
двигателя
P3.1.1.2 Номинальная частота
##Гц — с паспортной таблички
двигателя
P3.1.1.3 Номинальная скорость
##об/мин — с паспортной таблички
двигателя
P3.1.1.4 Номинальный ток
##А — с паспортной таблички
двигателя
P3.1.1.5
Коэффициент мощно-
сти — φ
## — с паспортной таблички
двигателя
P3.1.1.6
Номинальная мощность
двигателя
## — с паспортной таблички
двигателя
Провести идентификацию двигателя Р3.1.2.4 см. 1.6: Автомати-
ческая идентификация двигателя.
P3.3.1.1 Минимальная частота 0 Гц (в зависимости от применения)
P3.3.1.2 Максимальная частота 50,00 Гц
P3.4.1.2 Время разгона 1 10,0 с (в зависимости от применения)
P3.4.1.3 Время замедления 1 10,0 с (в зависимости от применения)
Р3.2.1
Источник сигнала управ-
ления
0 — через плату ввода/вывода
Р3.3.1.5 Выбор задания управления 7 = ПИД
Р3.13.1.4
Выбор единицы изме-
рения регулируемой
величины
В зависимости от применения.
Р3.13.1.5 Единица измерения мин. См. датчик
Р3.13.1.6 Единица измерения макс. См. датчик
Р3.13.3.3 Источник обратной связи 2 = AI2
Р3.13.2.6 Источник уставки 1 1 = уставка с клавиатуры 1
Р3.13.2.1 Уставка с клавиатуры 1 ##%
Р3.13.1.1 Усиление ПИД-регулятора 100 по умолчанию
Р3.13.1.2 Время интегрирования 1 по умолчанию
Р3.13.1.3 Время дифференцирования 0 по умолчанию
