4 МОНТАЖ
4.1 ОБЩАЯ ИНФОРМАЦИЯ О МОНТАЖЕ
Преобразователь частоты монтируется на стене в вертикальном положении. Если
преобразователь установить горизонтально, некоторые функции с номинальными
значениями, указанными в главах 8 Технические характеристики, Vacon® 100 или 9
Технические характеристики, Vacon® 100 FLOW, могут быть недоступны.
Установку преобразователя частоты следует выполнять с помощью винтов или других
компонентов, включенных в комплект поставки.
4.2 РАЗМЕРЫ ДЛЯ НАСТЕННОГО МОНТАЖА
4.2.1 НАСТЕННЫЙ МОНТАЖ ПРИВОДА MR4
Ø25
Ø25
Ø7
Ø13
IP21
IP54
112
147
128
100
313
100
328
190
151
112

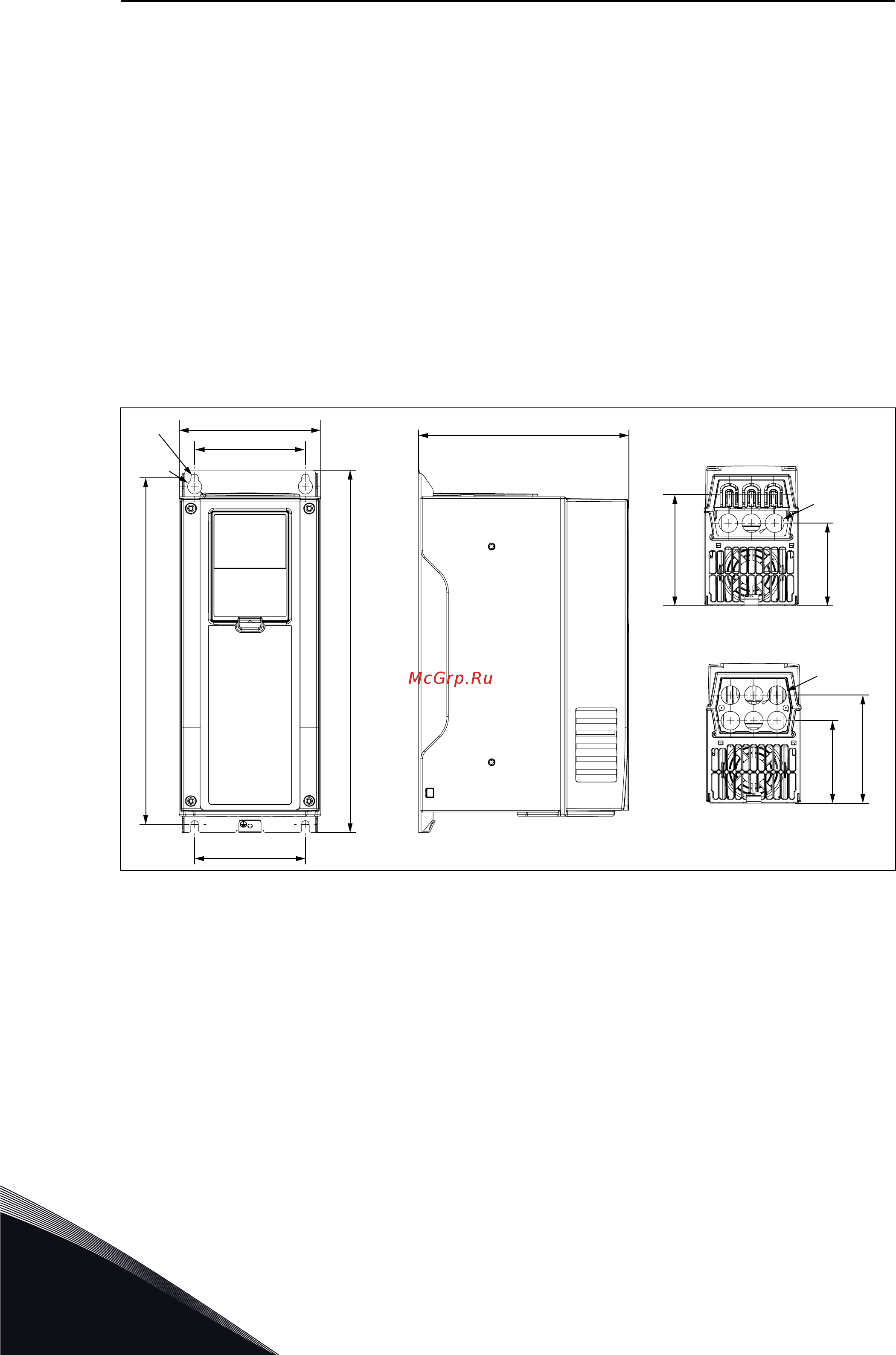

Рис. 2: Габариты преобразователя частоты MR4 (мм)
VACON · 24 МОНТАЖ
4
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
