4.5.4 МОНТАЖ MR7 С ИСПОЛЬЗОВАНИЕМ ФЛАНЦА, СЕВЕРНАЯ АМЕРИКА
9.06
2.02
1.39
28.35
7.58
7.78
25.98
26.77
7.58
4.02
17.39
0.80
9.33
10.67
11.26
0.30 2.83
Ø0.22
4.35 5.86

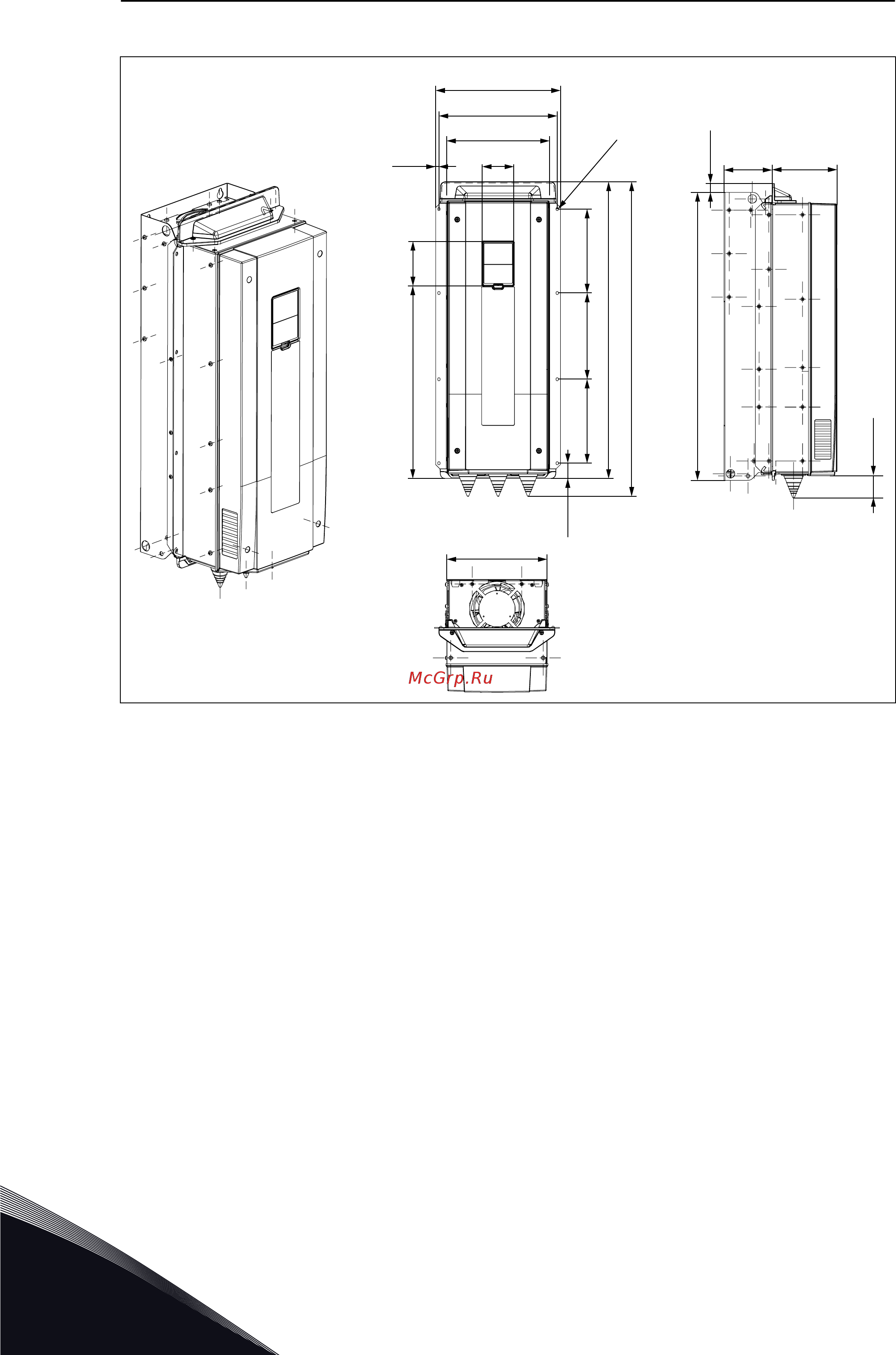

Рис. 30: Габариты преобразователя частоты, монтаж с использованием фланца, MR7 (дюйм)
VACON · 52 МОНТАЖ
4
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
