A B
P [%]
120
100
80
60
40
20
0
0 1 2 3 4 5 6 7 8 9
t [s]
10

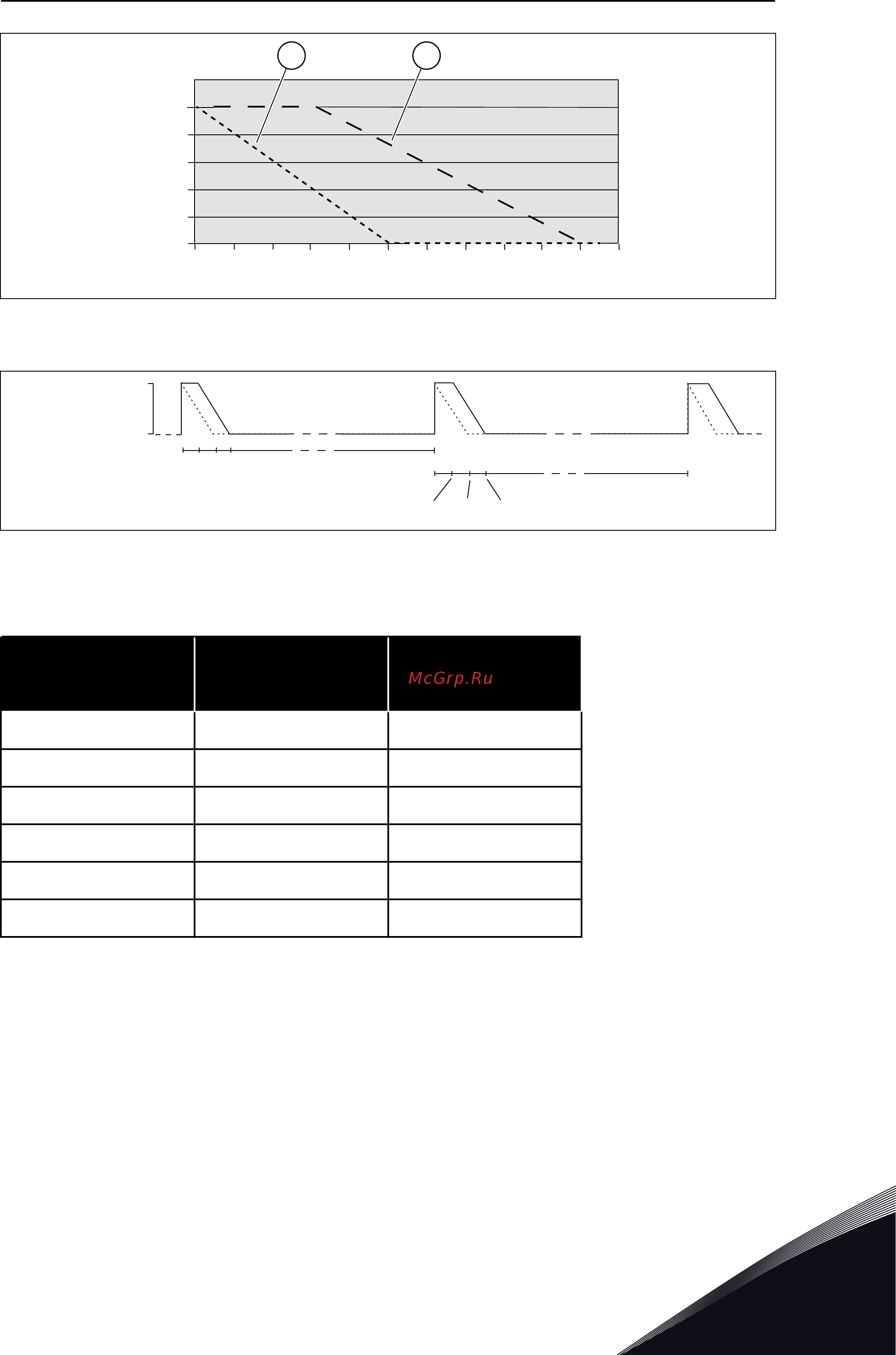

Рис. 48: Импульсы LD и HD, P = мощность торможения
A. Облегченный режим (LD)
B. Тяжелый режим (HD)
0
0
3
5 10
100
P [%]
t [s]
120
240
123 125 130
Рис. 49: Рабочие циклы импульсов LD и HD
Табл. 40: Минимальное сопротивление и мощность торможения,
напряжение сети электроснабжения 208–240 В
Типоразмер Минимальное
сопротивление
торможения [Ω]
Мощность торможения*
при напряжении 405 В
пост. тока [кВт]
MR4 30.0 2.6
MR5 20.0 3.9
MR6 10.0 7.8
MR7 5.5 11.7
MR8 3.0 25.2
MR9 1.4 49.7
* = при использовании рекомендуемых типов тормозных резисторов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, VACON® 100 VACON · 129
