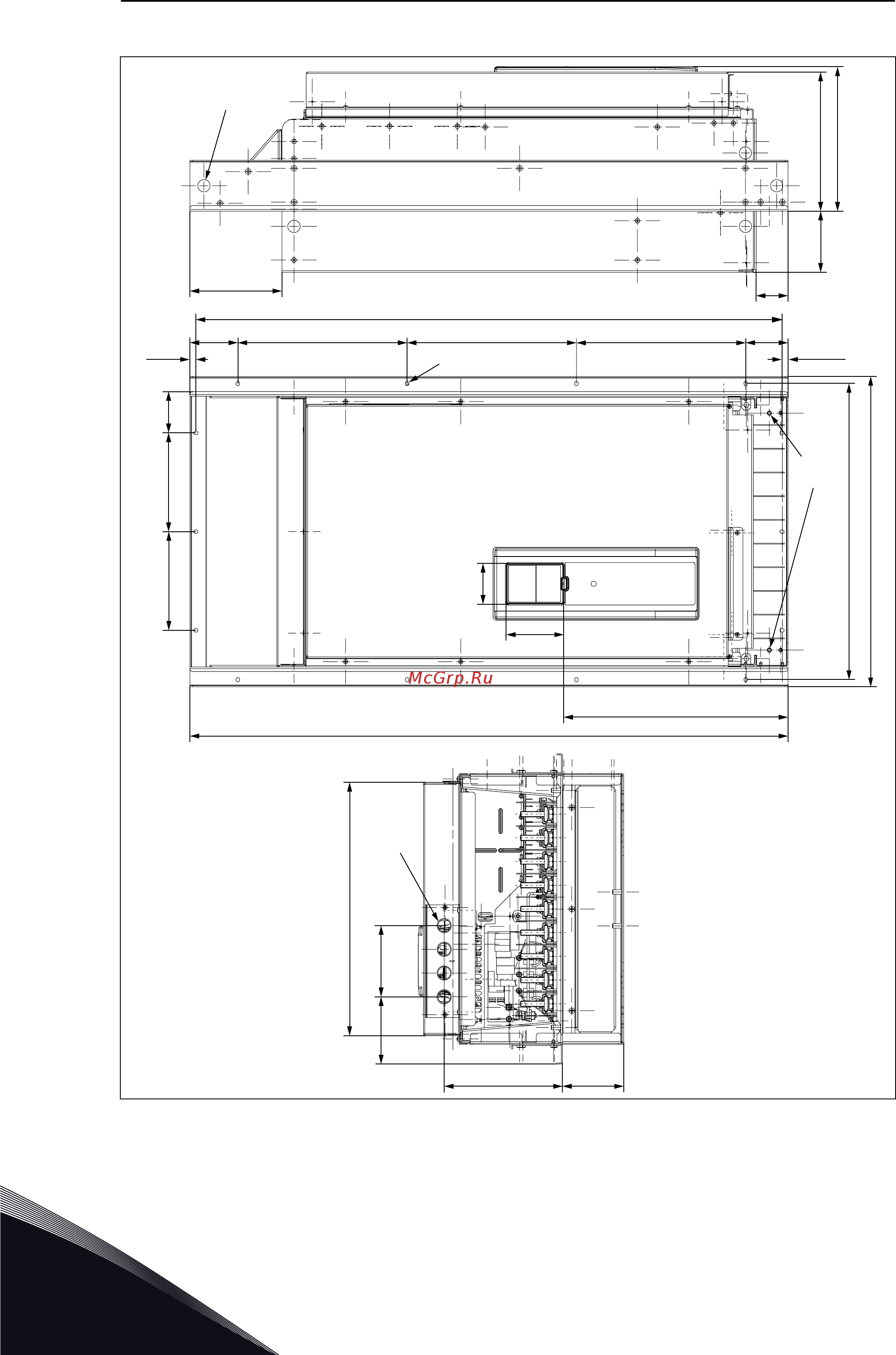

4.5.6 МОНТАЖ MR9 С ИСПОЛЬЗОВАНИЕМ ФЛАНЦА, СЕВЕРНАЯ АМЕРИКА
41.73
15.65
21.65
20.67
4.25
10.07
9.72
M8
GND
2.83
4.02
2.87
6.896.89
3.35
0.41
6.42
11.81
11.81
40.90
0.41
2.20
2.95
Ø0.87
8.27
Ø0.98
3 x 1.65
4.72
17.68
4.27
Ø0.26
4.96
Рис. 32: Габариты преобразователя частоты, монтаж с использованием фланца, MR9 (дюйм)
