Vacon VACON0100-3L-0310-5-FLOW+IP00 [10/17] Режим несколько насосов один привод

2. РЕЖИМ НЕСКОЛЬКО НАСОСОВ, ОДИН ПРИВОД.

Уставка давления от потенциометра, подключенного к Ан.вх 1 (клеммы 2 и 3), обратная

связь реализуется с помощью датчика давления (4 – 20 мА), подключенного к Ан.вх. 2

(клеммы 4 и 6), автозамена всех насосов, команды СТАРТ и СТОП с кнопочного поста.

2. Ввести паспортные данные электродвигателя в следующие параметры:

Код Параметр Значение Описание

P3.1.1.1 Номинальное напряжение ## В С шильдика двигателя

P3.1.1.2 Номинальная частота ## Гц С шильдика двигателя

P3.1.1.3 Номинальная скорость ## об/мин С шильдика двигателя

P3.1.1.4 Номинальный ток ## А С шильдика двигателя

P3.1.1.5 Коэффициент мощности — φ ## С шильдика двигателя

P3.1.1.6

Номинальная мощность двига-

теля

## кВт С шильдика двигателя

Р3.1.2.4

Автоматическая идентификация

двигателя

С вращением ротора, после ввода значения

в параметр в течении 20 с подать команду

старт на клемму 8. По окончании иденти-

фикации параметр снова установиться

в значение 0. (Рекомендуется проводить

идентификацию без нагрузки (подключен-

ного механизма) на валу электродвигателя)

Порядок настойки преобразователя частоты VACON® 100

FLOW, Р 1.2 = 3 Несколько насосов (один привод).

1. Соединить входы и выходы VACON® 100 FLOW в соот-

ветствии с рисунком 3.

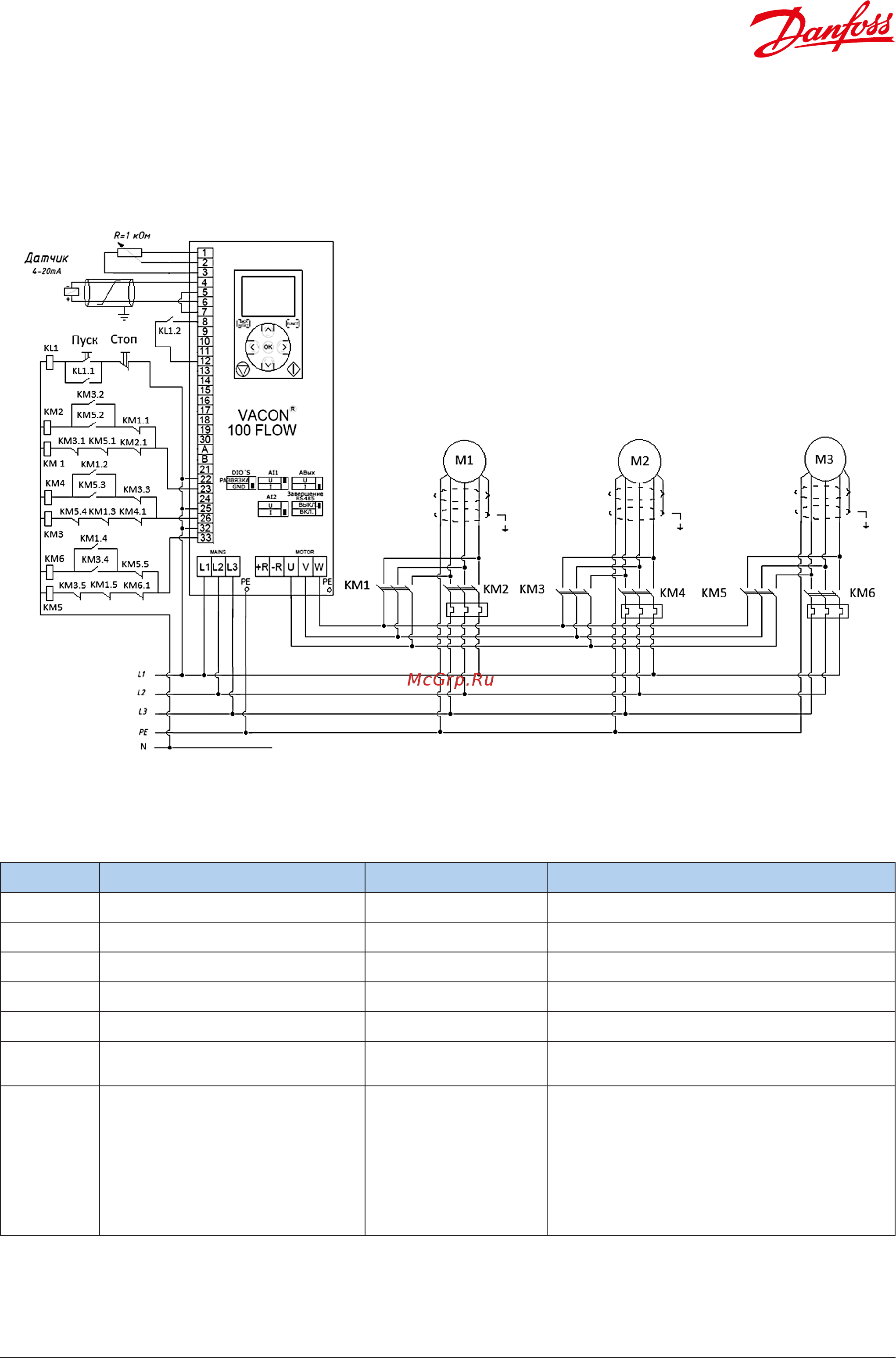

Рисунок 3. Схема подключения для каскадного режима «Несколько насосов, один привод».
