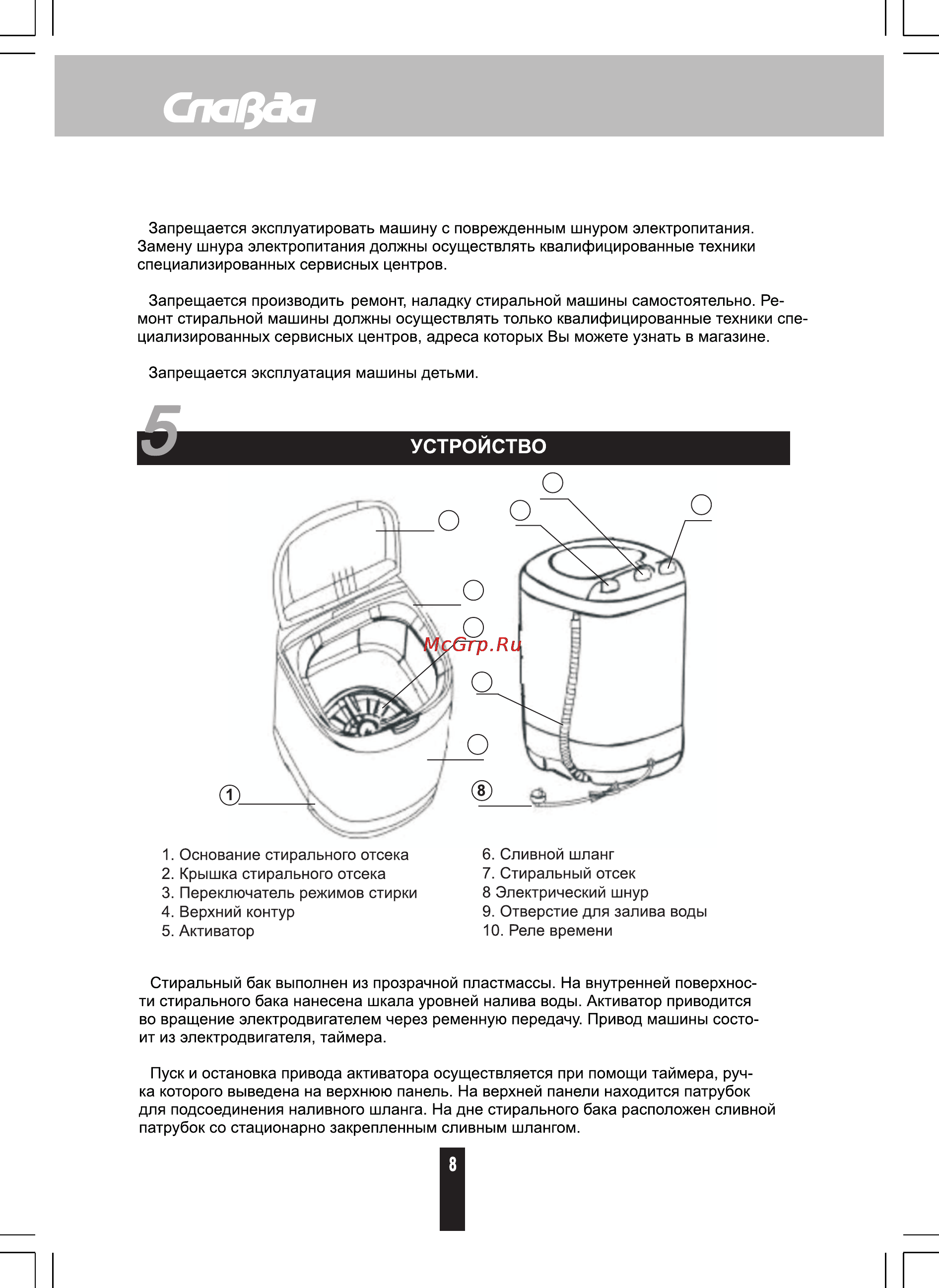

Запрещается эксплуатировать машину с поврежденным шнуром электропитания Замену шнура электропитания должны осуществлять квалифицированные техники специализированных сервисных центров Запрещается производить ремонт наладку стиральной машины самостоятельно Ре монт стиральной машины должны осуществлять только квалифицированные техники спе циализированных сервисных центров адреса которых Вы можете узнать в магазине Запрещается эксплуатация машины детьми 6 Сливной шланг 7 Стиральный отсек 8 Электрический шнур 9 Отверстие для залива воды 10 Реле времени 1 Основание стирального отсека 2 Крышка стирального отсека 3 Переключатель режимов стирки 4 Верхний контур 5 Активатор Стиральный бак выполнен из прозрачной пластмассы На внутренней поверхнос ти стирального бака нанесена шкала уровней налива воды Активатор приводится во вращение электродвигателем через ременную передачу Привод машины состо ит из электродвигателя таймера Пуск и остановка привода активатора осуществляется при помощи таймера руч ка которого выведена на верхнюю панель На верхней панели находится патрубок для подсоединения наливного шланга На дне стирального бака расположен сливной патрубок со стационарно закрепленным сливным шлангом 8
