Автоэлектрика Т-1040 Инструкция по эксплуатации онлайн
1. Свидетельство о приемке.
2. Состав комплекта поставки.
3. Назначение.
4. Меры безопасности.
5.Описание конструкции прибора.
6. Технические данные.
7. Порядок работы.
8. Гарантийные обязательства.
Содержание:
1. Свидетельство о приемке
Регулируемый источник питания Т-1040 соответствует техническим
условиям и признан годным для эксплуатации.
Дата выпуска _________________________
Мастер цеха __________________________
Контролер ОТК________________________
2. Состав комплекта поставки
3.Назначение
Регулируемый источник питания - Т-1040, в дальнейшем «Прибор»,
предназначен для:
1. Создания безопасного и энергоэкономичного светодиодного освещения в
(подвалах, гаражах, ванных комнатах, детских и т.д.)
2. Подсветки рекламной информации (витрин, интерьера, фасада зданий,
участков)
3. Зарядки аккумуляторных батарей с номинальным напряжением 12 V в
автоматическом режиме.
4. Запитки двигателей постоянного тока.
5. Гальванических работ.

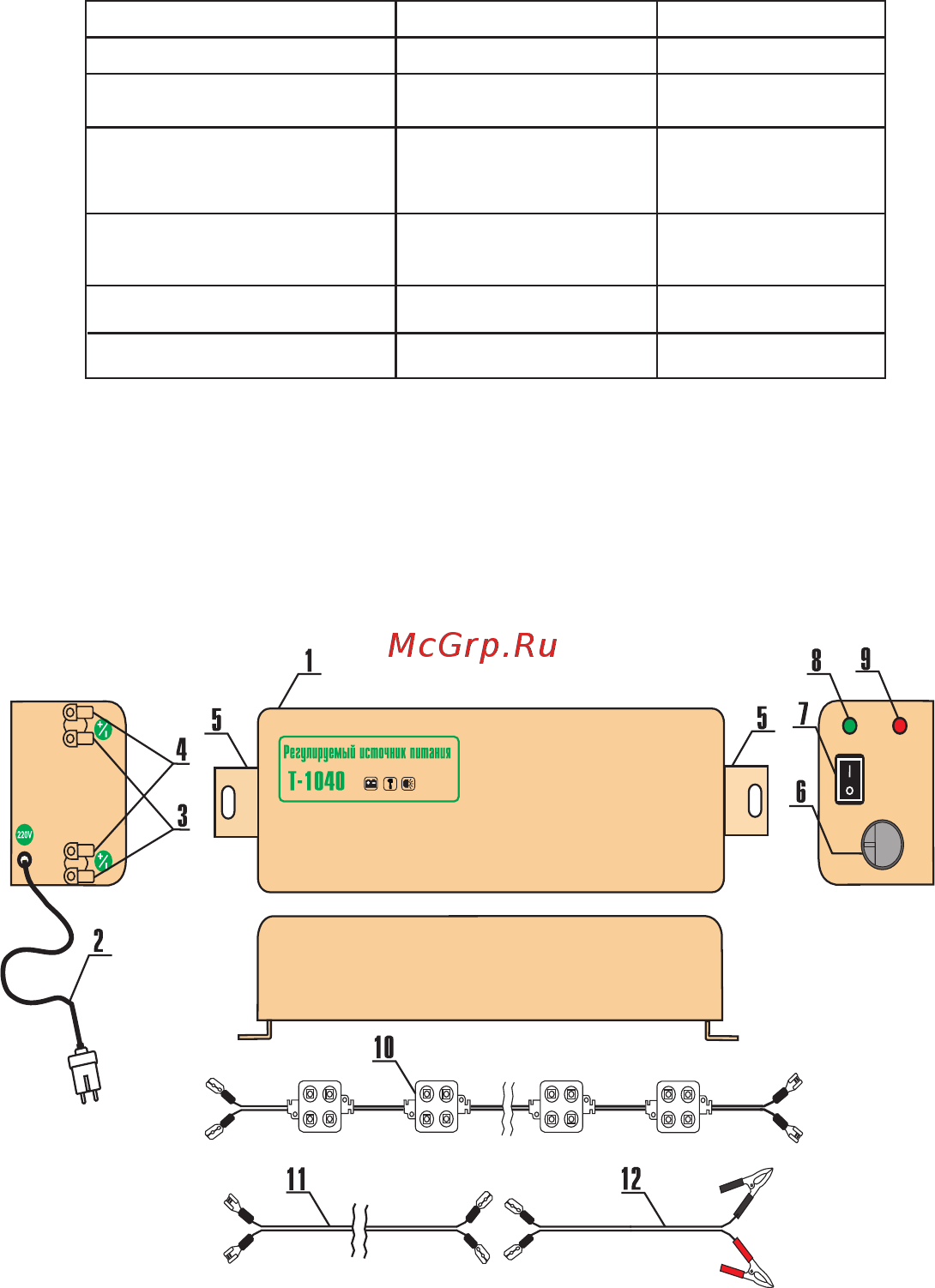

5.Описание конструкции прибора
1. Источник питания
2. Провод «сеть 220 V»
3. Клеммная колодка «-»
4. Клеммная колодка «+»
5. Кронштейны для крепления прибора
6. Регулятор тока
7. Выключатель «Сеть»
8. Индикатор «Сеть»
9. Индикатор «Внимание»
10. Осветительные светодиодные модули
11. Провод - удлинитель для светодиодных модулей
12. Вспомогательный провод с зажимом типа «крокодил»
6.Технические данные
Напряжение сети »180-240 V/ 50 Гц
Выходное напряжение 3 V/14,4 V
Выходной ток 7,5 А
Регулировка тока ручная - плавная
Выходная мощность 108 W
Номинальное напряжение АКБ 12 V
Емкость АКБ от 3А/ч до 90 А/ч
Защита от: короткого замыкания, перегрева,
переполюсовки, перегрузки по
выходу-входу
Эксплуатация при:
Температуре от -30С до +40С
Атмосферном давлении 740-770 мм.рт.ст.
Относительной влажности до 80%
Габаритные размеры 230х73х65 мм.
Масса прибора 0,741 кг.
4.Меры безопасности
1
2
4
3
НАИМЕНОВАНИЕ
ОБОЗНАЧЕНИЕ КОЛИЧЕСТВО
Источник питания
Провод - удлинитель
для светодиодных
модулей
Провода с зажимами
типа «крокодил»
Паспорт
Коробка
Т -1040 ПС
Т -1040
1
10
1
1
1
Осветительные
светодиодные модули
4 метра
1. Использовать прибор по назначению.
2. Располагать прибор в легко проветриваемом, сухом месте.
3. При подключении соблюдать полярность, номиналы по V (напряжению),
А (току), W (мощности) подключаемых нагрузок.
4.При свечении индикатора «Внимание» (сработала защита),
выключить прибор, проверить правильность подключения по
полярности, V (напряжению), А (току), нагрузке.
5. Не подключать прибор к неисправной электророзетке.
6. Не допускать повреждения сетевого шнура.
7. Не давать устройство детям.
8. Не располагать прибор под капотом или внутри салона автомобиля.
9. Не заряжать технически неисправные батареи.
10. Прибор оснащен рядом защит от : короткого замыкания, перегрева,
переполюсовки, перегрузки по входу, выходу, но для долговечной
работы прибора и безопасности, рекомендуем соблюдать
инструкцию.
7. Порядок работ
7.1.Подготовка прибора к работе
1. Закрепить прибор на кронштейны (5), расположенные на задней части
прибора, рядом с розеткой сеть 220V.
2. Провод «сеть 220V» (2)полностью развернуть и подключить к сети 220V.
3. Установить выключатель «Сеть» (7) в положение ВКЛ, загорится
только зеленый Индикатор «Сеть» (8). Регулятор тока (6) установить в
положение max. Прибор исправен (готов к работе)
4. Установить выключатель «Сеть» (7) в положение ВЫКЛ. Произвести
подключение потребителя в зависимости от поставленной задачи.
ВНИМАНИЕ! При загорании красного индикатора «Внимание» (9)
работы прекратить, выключить прибор, проверить правильность
подключения потребителя по полярности, номиналом V, A, по
нагрузке (сработала защита). Работы продолжить только после
устранения дефекта.
300х100х70 мм
ОСМ
ПЗК
УСМ
Содержание
- Страница 1 1
- А ч 12 часов 70а ч 14 часов 2
- А ч 9 часов 50а ч 10 часов 2
- Акб с ограничением напряжения 2
- Аккумуляторных батарей 9а ч 5 часов 35а ч 7 часов 2
- Внимание возможно свечение красного индикатора внимание 9 проверить 2
- Выполнить пункты раздела 7 подготовка прибора к работе 2
- Выполнить пункты раздела 7 подготовка прибора к работе достать светодиодную ленту в комплект не входит провода от светодиодной ленты красный черный подсоединить к клеммной колодке прибора в соответствии с полярностью используя отвертку с надежным контактом монтаж светодиодных лент осуществлять согласно инструкции производителя внимание длина подключаемого участка светодиодной ленты не должна превышать 5 метров дополнительная лента подключается параллельно отдельным проводом к прибору установить выключатель сеть 7 в положение вкл загорится зеленый индикатор сеть 8 и светодиодная лента регулятором тока 6 выбрать яркость свечения поворачивая ручку влево min вправо max внимание суммарная мощность подключаемых лент не должна превышать мощности источника питания превышение максимальной мощности приведет к уменьшению яркости свечения подключенных лент 2
- Гарантийный талон 2
- Дополнительная лента 5 м 2
- Допускается заряд акб транспортного средства с подключенными светодиодными 2
- Достать вспомогательный провод с зажимом типа крокодил 12 2
- Заряд контролировать по временному циклу ориентировочное время заряда 2
- Заряд происходит по принципу работы генератора машины max потребляемый ток 2
- Индикатор сеть 8 2
- Интенсивного газовыделения уменьшить величину тока регулятором 6 2
- Лента 5 м 2
- Модулей 2
- Модулями входящие в комплект 10 штук 2
- Надежность и полярность подключения крокодилов к клеммам акб 2
- Ножевые наконечники вспомогательных проводов 12 подсоединить красный 2
- Отвертку с надежным контактом 2
- Подключить зажимы типа крокодил красный черный к клеммам акб 2
- Полностью развернуть 2
- Страница 2 2
- Транспортного средства согласно полярности с надежным контактом 2
- Установить выключатель сеть 7 в положение вкл загорится зеленый 2
- Установить регулятор тока 6 в крайне правое положение max при появлении 2
- Черный к клеммной колодке прибора в соответствии с полярностью используя 2
