ГАРАНТИЙНЫЙ ТАЛОН
Номер талона соответствует
номеру защитной голограммы
Модель прибора
Фирма продавец ________________
Дата покупки ___________________
Т-1040
Номер талона _____________
Телефон __________________
Продавец _________________
Прибор проверен в присутствии покупателя.
С условиями эксплуатации и правилами
гарантийного обслуживания ознакомлен.
покупатель ____________________________
М.П.
ГАРАНТИЯ:
Гарантия выдается на случай обнаружения заводского брака. В сервисном центре после
проверки состояния прибора Вам помогут выявить причину отказа.
Фирма не несет ответственности за ущерб, причиненный потребителю в результате
нарушений условий эксплуатации прибора.
УСЛОВИЯ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ:
Гарантия предоставляется на 12 месяцев со дня покупки нашей продукции.
При отсутствии в гарантийном талоне отметки магазина о продаже, гарантия исчисляется
с даты выпуска прибора заводом.
Для гарантийного обслуживания в сервисный центр необходимо предоставить прибор и
следующие документы: Правильно оформленный гарантийный талон (модель прибора,
номер голограммы, дата выпуска, фирма, продавец, дата продажи, подписи продавца и
покупателя, штамп магазина), товарный или кассовый чек о покупке.
ГАРАНТИЯ АННУЛИРУЕТСЯ И НЕ РАСПРОСТРАНЯЕТСЯ НА ПРИБОР В
СЛЕДУЮЩИХ СЛУЧАЯХ:
Отсутствие гарантийного талона, а также, если он не заполнен или заполнен не полностью:
отсутствует штамп продавца, наименование продавца, дата продажи, подпись продавца и
покупателя.
Механические, химические или термические повреждения.
Отсутствие фирменный наклеек на приборе.
Нарушение правил эксплуатации, указанных в инструкции по эксплуатации прибора.
Вмешательство в конструкцию прибора до истечения гарантийного срока или
неквалифицированные действия обслуживающего персонала, что привело к выходу
из строя прибора.
Нарушена защитная пломба.

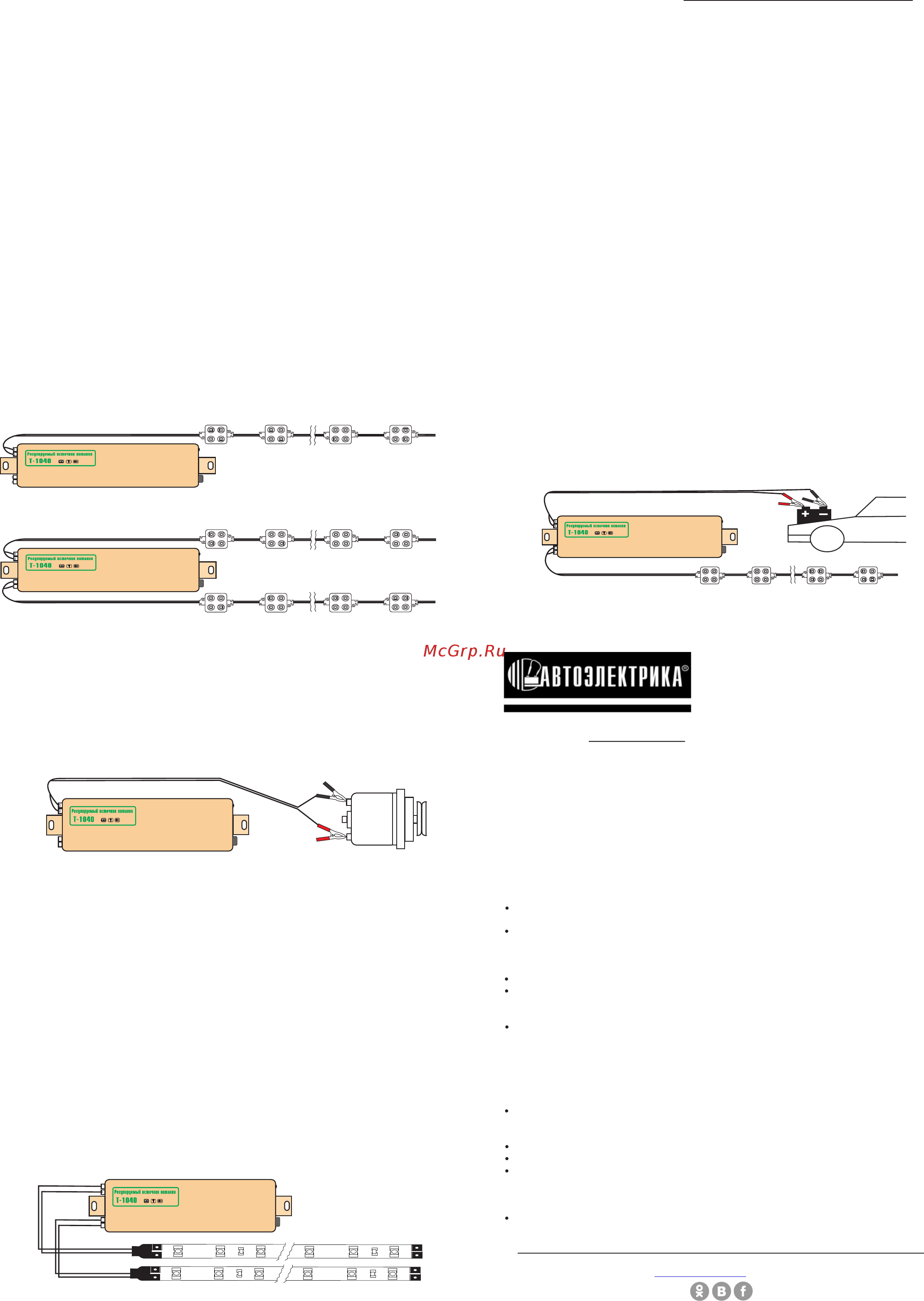

7.2.Светодиодное модульное освещение
количество
модулей
=
7500
мА
потребляемый
ток
одного
модуля
Количество подключаемых светодиодных модулей другой модели
рассчитывается по формуле:
7.4. Подключение электропотребителей постоянного тока
- Выполнить пункты раздела 7.1. Подготовка прибора к работе.
- Достать светодиодную ленту (в комплект не входит)
- Провода от светодиодной ленты красный «+», черный «-» подсоединить к клеммной
колодке прибора, в соответствии с полярностью, используя отвертку с надежным
контактом.
- Монтаж светодиодных лент осуществлять согласно инструкции производителя
ВНИМАНИЕ! Длина подключаемого участка светодиодной ленты не должна
превышать 5 метров.
Дополнительная лента подключается параллельно отдельным проводом
к прибору.
Установить выключатель «Сеть» (7) в положение ВКЛ, загорится зеленый
индикатор «Сеть» (8) и светодиодная лента
- Регулятором тока (6), выбрать яркость свечения, поворачивая ручку влево (min),
вправо (max)
ВНИМАНИЕ! Суммарная мощность подключаемых лент не должна превышать
мощности источника питания. Превышение максимальной мощности приведет
к уменьшению яркости свечения подключенных лент.
+
-
+
-
7.3.Зарядка аккумуляторных батарей
80 модулей
Для обеспечения равномерной яркости свечения всех модулей, рекомендуем
осуществить параллельное подключение
+
-
+
-
+
+
+
+
-
-
-
-
-
+
10 модулей
7.5. Подключение светодиодной ленты
- Выполнить пункты раздела 7.1. Подготовка прибора к работе.
Достать вспомогательный провод с зажимом типа крокодил (12).
Полностью развернуть.
Внимание! При подключении потребителей постоянного тока
учитывать сечение и длину соединительных проводов (в комплектацию
прибора не входит).
+ + +
+
- -
-
-
-
+
+
+ +
+
-
-
-
-
-
+
+ + +
+
- -
-
-
-
+
- Выполнить пункты раздела 7.1. «Подготовка прибора к работе»
- Достать осветительные светодиодные модули (10). Полностью развернуть.
- Провода от модулей с ножевым наконечником, красный «+», черный «-» подсоединить
к клеммной колодке прибора, в соответствии с полярностью, используя отвертку с
надежным контактом.
- Установку светодиодных модулей осуществлять на чистую, подготовленную
поверхность, сняв защитную пленку с клеевого слоя на задней поверхности модуля.
Для более надежной фиксации, можно воспользоваться саморезами, для такого монтажа
на корпусе модулей имеется технологическое ушко с крепежным отверстием.
- Установить выключатель «Сеть» (7) в положение ВКЛ, загорится зеленый
индикатор «Сеть» (8) и осветительные светодиодные модули (10)
- Регулятором тока (6), выбрать яркость свечения, поворачивая ручку влево (min),
вправо (max)
Провод удлинитель (11), входящий в комплект поставки предназначен для расположения
светодиодных модулей на более дальнее расстояние от прибора.
ВНИМАНИЕ! По вашему желанию вы можете изменить длину проводов, шаг
между светодиодными модулями. Соединение производить с учетом соблюдения
полярности и надежной изоляции электрических соединений. Рекомендуемое
сечение провода 0,5 мм
Увеличение количества модулей этой конструкции допускается до 80 штук
(последовательное или параллельное подключение)
При последовательном подключении возможно менее яркое свечение последних модулей.
40 модулей
40 модулей
- Выполнить пункты раздела 7.1. «Подготовка прибора к работе»
- Достать вспомогательный провод с зажимом типа крокодил (12).
Полностью развернуть.
-Ножевые наконечники вспомогательных проводов (12), подсоединить красный «+»,
черный «-» к клеммной колодке прибора, в соответствии с полярностью, используя
отвертку с надежным контактом.
- Подключить зажимы типа крокодил (красный «+», черный «-») к клеммам АКБ
транспортного средства, согласно полярности с надежным контактом.
- Установить выключатель «Сеть» (7) в положение ВКЛ, загорится зеленый
индикатор «Сеть» (8)
ВНИМАНИЕ! Возможно свечение красного индикатора «Внимание»(9), проверить
надежность и полярность подключения крокодилов к клеммам АКБ.
- Установить регулятор тока (6) в крайне правое положение (max). При появлении
интенсивного газовыделения уменьшить величину тока регулятором (6)
Заряд происходит по принципу работы генератора машины (max потребляемый ток
АКБ с ограничением напряжения)
Заряд контролировать по временному циклу. Ориентировочное время заряда
аккумуляторных батарей:9А/ч-5 часов, 35А/ч-7 часов,
45А/ч-9 часов, 50А/ч-10 часов,
60А/ч-12 часов, 70А/ч-14 часов
Допускается заряд АКБ транспортного средства с подключенными светодиодными
модулями (входящие в комплект - 10 штук)
+
+
-
-
+
-
+
-
+
+
-
-
лента 5 м
дополнительная лента 5 м
2
