![F.B.R. GAS X5/2 CE TC + R. CE D1"1/4-S [11/26] Горелки газовые двухступенчатые](/img/pdf.png)
F.B.R. GAS X5/2 CE TC + R. CE D1"1/4-S [11/26] Горелки газовые двухступенчатые
Содержание
- 17а 01 2
- Горелки газовые двухступенчатые 2
- Размеры мм 2
- 17а 02 3
- A в c d e f 3
- Tc tl r1 r2 r3 r4 rd вес арматуры 3
- Горелки газовые двухступенчатые 3
- Мод gas х5 2се 3
- Горелки газовые двухступенчатые 4
- 1с 03 5
- Горелки газовые двухступенчатые 5
- Моэ саз х1 2се х2 2се 5
- С т 01 2 0 6 7 5
- Саз хз 2се х4 2се 5
- 02 2007 6
- _1с 04 6
- Горелки газовые двухступенчатые 6
- Моо оаэ х5 2се 6
- 01 2007 7
- Gas хз 2се х4 2се х5 2се 7
- Mod gasx1 2ce x2 2ce 7
- _1в 05 7
- Горелки газовые двухступенчатые 7
- Код 7
- 01 2007 8
- Gas хз 2се х4 2се 8
- Mod gasx1 2ce x 2 2се 8
- _1с 06 8
- Горелки газовые двухступенчатые 8
- Схема установка электрода поджига и электрода ионизации gas х1 2се х2 2се i 8
- Схема установка электрода поджига и электрода ионизации gas х4 2се 8
- Схема установка электрода поджига и электрода ионизации gas хз 2се 8
- 01 2007 9
- _1с 07 9
- Горелки газовые двухступенчатые 9
- Моо оаэ х5 2се 9
- 01 2007 10
- _1с 08 10
- Горелки газовые двухступенчатые 10
- Мод dungs 10
- Моп саз х1 2се х2 2се 10
- Саз хз 2се х4 2се х5 2се 10
- Siemens sqn 91 40в2799 11
- Горелки газовые двухступенчатые 11
- Сервопривод подачи воздуха 11
- 01 2007 12
- Горелки газовые двухступенчатые 12
- Й ступени 2 й ступени 12
- Моо саз х1 2се 12
- С20 природный газ 12
- 01 2007 13
- G31 сжиженный газ 13
- Mod gas х1 2се 13
- _1с р 11 13
- Горелки газовые двухступенчатые 13
- Й ступени 2 й ступени 13
- 01 2007 14
- 1с 12 14
- G20 природный газ 14
- I горелки газовые двухступенчатые 14
- Mod gas х2 2се 14
- Й ступени 2 й ступени 14
- _1с 13 15
- Горелки газовые двухступенчатые 15
- Р в п 15
- 01 2007 16
- 1d í 14 16
- G20 природный газ 16
- Mod gas хз 2ое 16
- Горелки газовые двухступенчатые 16
- 1а 14 1 17
- F b r dungs 17
- Горелки газовые двухступенчатые 17
- Й ступени 2 й ступени 17
- _1е 15 18
- Горелки газовые двухступенчатые 18
- Й ступени 2 й ступени 18
- 071055_ 19
- Горелки газовые двухступенчатые i 19
- Й ступени 2 й ступени 19
- 01 2007 20
- 1в i 16 20
- G20 природный газ 20
- Mod gas х4 2ое 20
- U0445 x 20
- Горелки газовые двухступенчатые 20
- Таблица настроек 20
- _1а 16 1 21
- Горелки газовые двухступенчатые 21
- _1в 17 22
- Горелки газовые двухступенчатые 22
- Й сп 22
- 02 2007 23
- _1а 17 1 23
- Горелки газовые двухступенчатые 23
- Мою саб х4 2се 23
- Сжиженный газ 23
- Горелки газовые двухступенчатые 24
- _1а 19 25
- Горелки газовые двухступенчатые 25
- Made in italy 26
Похожие устройства
- F.B.R. GAS X5/2 CE TC + R. CE D1"1/4-S Технические данные
- F.B.R. GAS X5/2 CE TL + R. CE D1 1/2"-S Инструкция по эксплуатации
- F.B.R. GAS X5/2 CE TL + R. CE D1 1/2"-S Технические данные
- F.B.R. GAS X5/2 CE TC + R. CE-CT D1"1/4-S Инструкция по эксплуатации
- F.B.R. GAS X5/2 CE TC + R. CE-CT D1"1/4-S Технические данные
- F.B.R. GAS X5/2 CE TL + R. CE-CT D1"-S Инструкция по эксплуатации
- F.B.R. GAS X5/2 CE TL + R. CE-CT D1"-S Технические данные
- F.B.R. GAS X5/2 CE TL + R. CE D1"-S Инструкция по эксплуатации
- F.B.R. GAS X5/2 CE TL + R. CE D1"-S Технические данные
- F.B.R. GAS X5/2 CE TC + R. CE D1"-S Инструкция по эксплуатации
- F.B.R. GAS X5/2 CE TC + R. CE D1"-S Технические данные
- F.B.R. GAS X5/2 CE TL + R. CE-CT D1"1/4-S Инструкция по эксплуатации
- F.B.R. GAS X5/2 CE TL + R. CE-CT D1"1/4-S Технические данные
- F.B.R. GAS X5/2 CE TL + R. CE D1"1/4-S Инструкция по эксплуатации
- F.B.R. GAS X5/2 CE TL + R. CE D1"1/4-S Технические данные
- F.B.R. GAS X5/M CE TC + R. CE-CT D1"1/4-S Инструкция по эксплуатации
- F.B.R. GAS X5/M CE TC + R. CE-CT D1"1/4-S Технические данные
- F.B.R. GAS X5/M CE TC + R. CE D1"-S Инструкция по эксплуатации
- F.B.R. GAS X5/M CE TC + R. CE D1"-S Технические данные
- F.B.R. GAS X5/M CE TL + R. CE CT D1"-S Инструкция по эксплуатации

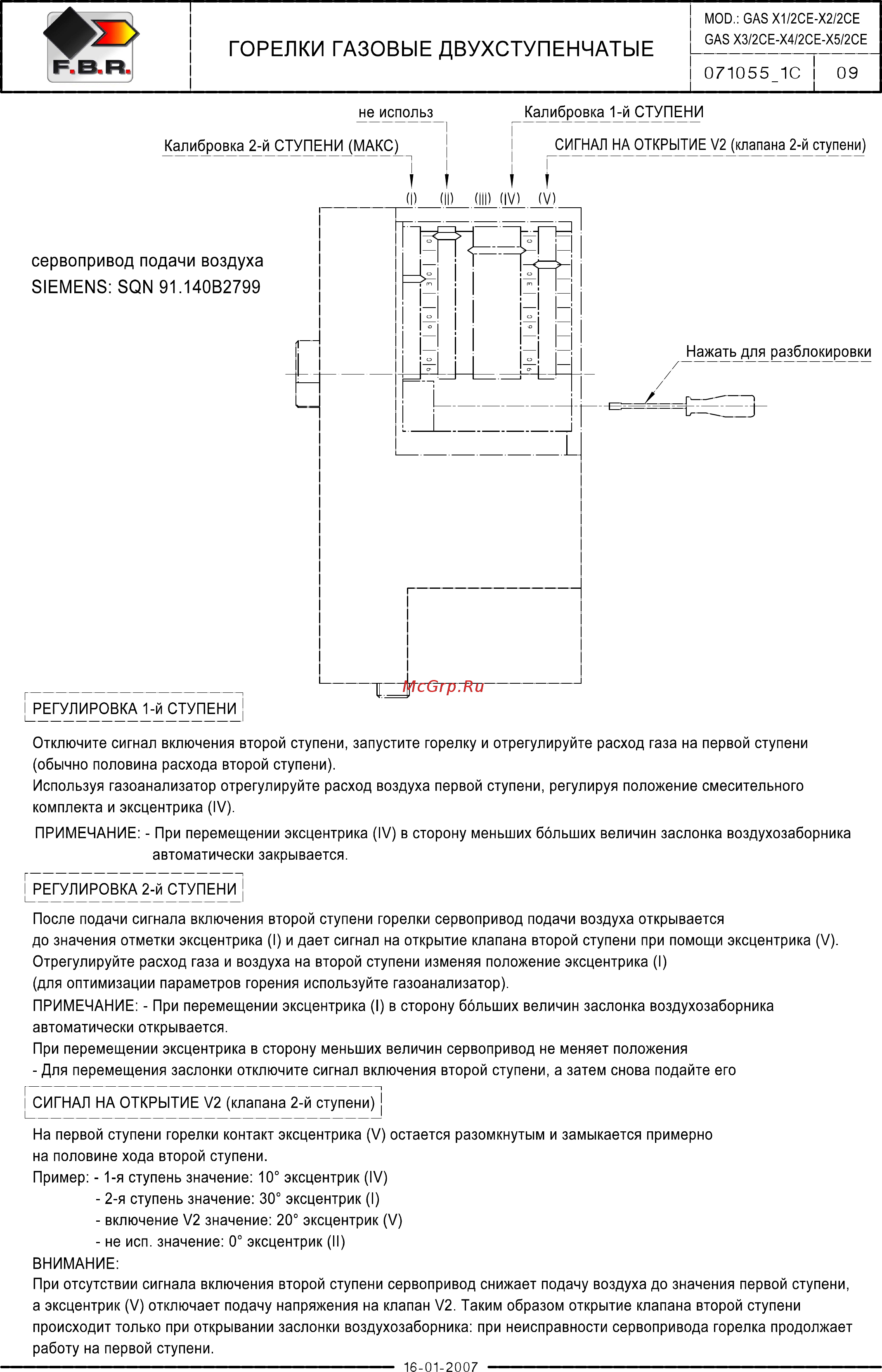

МОЮ САЗ Х1 2СЕ Х2 2СЕ ГОРЕЛКИ ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ F B R САЗ ХЗ 2СЕ Х4 2СЕ Х5 2СЕ 071055 1C не использ Калибровка 1 й СТУПЕНИ Калибровка 2 й СТУПЕНИ МАКС СИГНАЛ НА ОТКРЫТИЕ У2 клапана 2 й ступени сервопривод подачи воздуха SIEMENS SQN 91 140В2799 Нажать для разблокировки РЕГУЛИРОВКА 1 й СТУПЕНИ Отключите сигнал включения второй ступени запустите горелку и отрегулируйте расход газа на первой ступени обычно половина расхода второй ступени Используя газоанализатор отрегулируйте расход воздуха первой ступени регулируя положение смесительного комплекта и эксцентрика IV ПРИМЕЧАНИЕ При перемещении эксцентрика IV в сторону меньших больших величин заслонка воздухозаборника автоматически закрывается РЕГУЛИРОВКА 2 й СТУПЕНИ После подачи сигнала включения второй ступени горелки сервопривод подачи воздуха открывается до значения отметки эксцентрика I и дает сигнал на открытие клапана второй ступени при помощи эксцентрика V Отрегулируйте расход газа и воздуха на второй ступени изменяя положение эксцентрика I для оптимизации параметров горения используйте газоанализатор ПРИМЕЧАНИЕ При перемещении эксцентрика I в сторону больших величин заслонка воздухозаборника автоматически открывается При перемещении эксцентрика в сторону меньших величин сервопривод не меняет положения Для перемещения заслонки отключите сигнал включения второй ступени а затем снова подайте его СИГНАЛ НА ОТКРЫТИЕ М2 клапана 2 й ступени На первой ступени горелки контакт эксцентрика V остается разомкнутым и замыкается примерно на половине хода второй ступени Пример 1 я ступень значение 10 эксцентрик IV 2 я ступень значение 30 эксцентрик I включение М2 значение 20 эксцентрик V не исп значение 0 эксцентрик II ВНИМАНИЕ При отсутствии сигнала включения второй ступени сервопривод снижает подачу воздуха до значения первой ступени а эксцентрик V отключает подачу напряжения на клапан У2 Таким образом открытие клапана второй ступени происходит только при открывании заслонки воздухозаборника при неисправности сервопривода горелка продолжает работу на первой ступени 09
