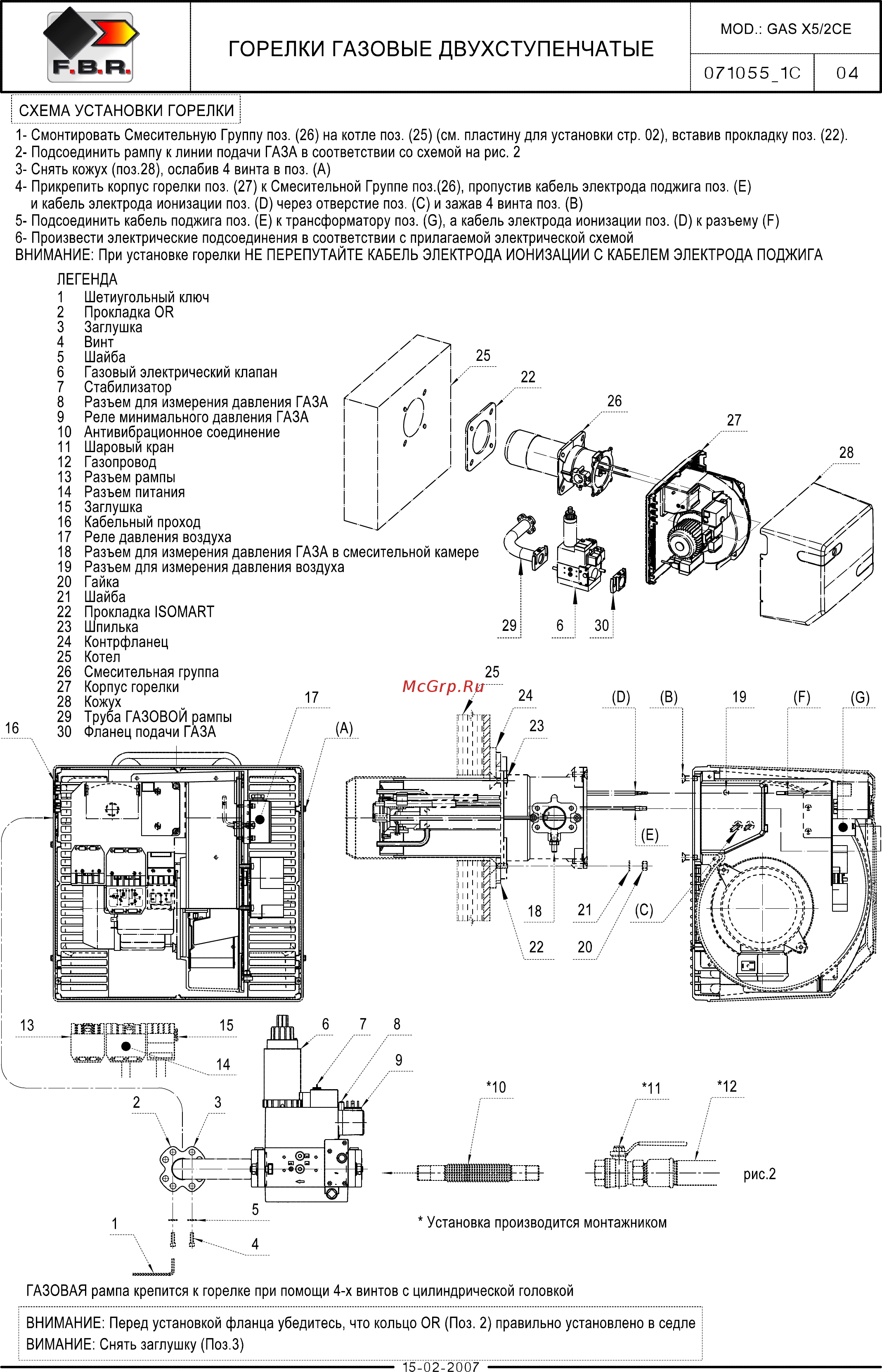

МОО ОАЭ Х5 2СЕ ГОРЕЛКИ ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ 071055_1С 04 СХЕМА УСТАНОВКИ ГОРЕЛКИ 1 Смонтировать Смесительную Группу поз 26 на котле поз 25 см пластину для установки стр 02 вставив прокладку поз 22 2 Подсоединить рампу к линии подачи ГАЗА в соответствии со схемой на рис 2 3 Снять кожух поз 28 ослабив 4 винта в поз А 4 Прикрепить корпус горелки поз 27 к Смесительной Группе поз 26 пропустив кабель электрода поджига поз Е и кабель электрода ионизации поз 0 через отверстие поз С и зажав 4 винта поз В 5 Подсоединить кабель поджига поз Е к трансформатору поз С а кабель электрода ионизации поз 0 к разъему Г 6 Произвести электрические подсоединения в соответствии с прилагаемой электрической схемой ВНИМАНИЕ При установке горелки НЕ ПЕРЕПУТАЙТЕ КАБЕЛЬ ЭЛЕКТРОДА ИОНИЗАЦИИ С КАБЕЛЕМ ЭЛЕКТРОДА ПОДЖИГА ЛЕГЕНДА 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 Шетиугольный ключ Прокладка ОР Заглушка Винт Шайба Газовый электрический клапан Стабилизатор Разъем для измерения давления ГАЗА Реле минимального давления ГАЗА Антивибрационное соединение Шаровый кран Газопровод Разъем рампы Разъем питания Заглушка Кабельный проход Реле давления воздуха Разъем для измерения давления ГАЗА в смесительной камере Разъем для измерения давления воздуха Гайка Шайба Прокладка 18ОМАРТ Шпилька Контрфланец Котел Смесительная группа Корпус горелки Кожух Труба ГАЗОВОЙ рампы Фланец подачи ГАЗА Ю В Е 18 21 22 20 С 15 14 рис 2 Установка производится монтажником ГАЗОВАЯ рампа крепится к горелке при помощи 4 х винтов с цилиндрической головкой ВНИМАНИЕ Перед установкой фланца убедитесь что кольцо ОР Поз 2 правильно установлено в седле ВИМАНИЕ Снять заглушку Поз З
