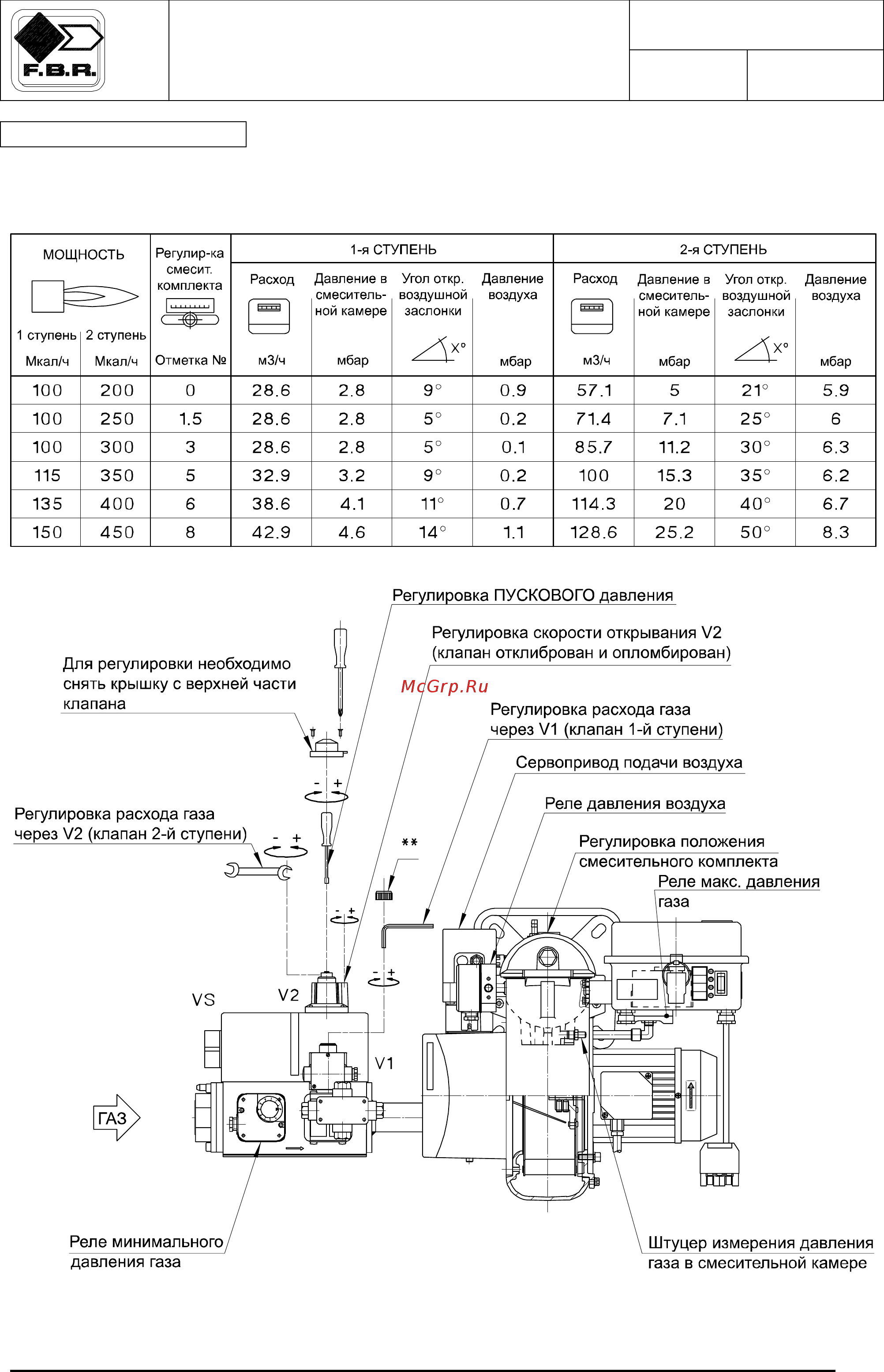

F.B.R. GAS XP 60 CE TC + R. CE D1" 1/2-FS40 [15/19] Таблица настроек
Версия 1.0
МОДЕЛИ: GAS XP60/2CE
G110 (БЫТОВОЙ ГАЗ)
ГОРЕЛКИ ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ
071036_2A
12.01
ТАБЛИЦА НАСТРОЕК
Параметры заданы для сопротивления камеры сгорания равного 0,01 мбар. Окончательную
настройку производить при помощи газоанализатора.
