МОДЕЛИ: GAS XP25/2CE
GAS XP40/2CE–XP60/2CE
ГОРЕЛКИ ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ
071036_2B
18

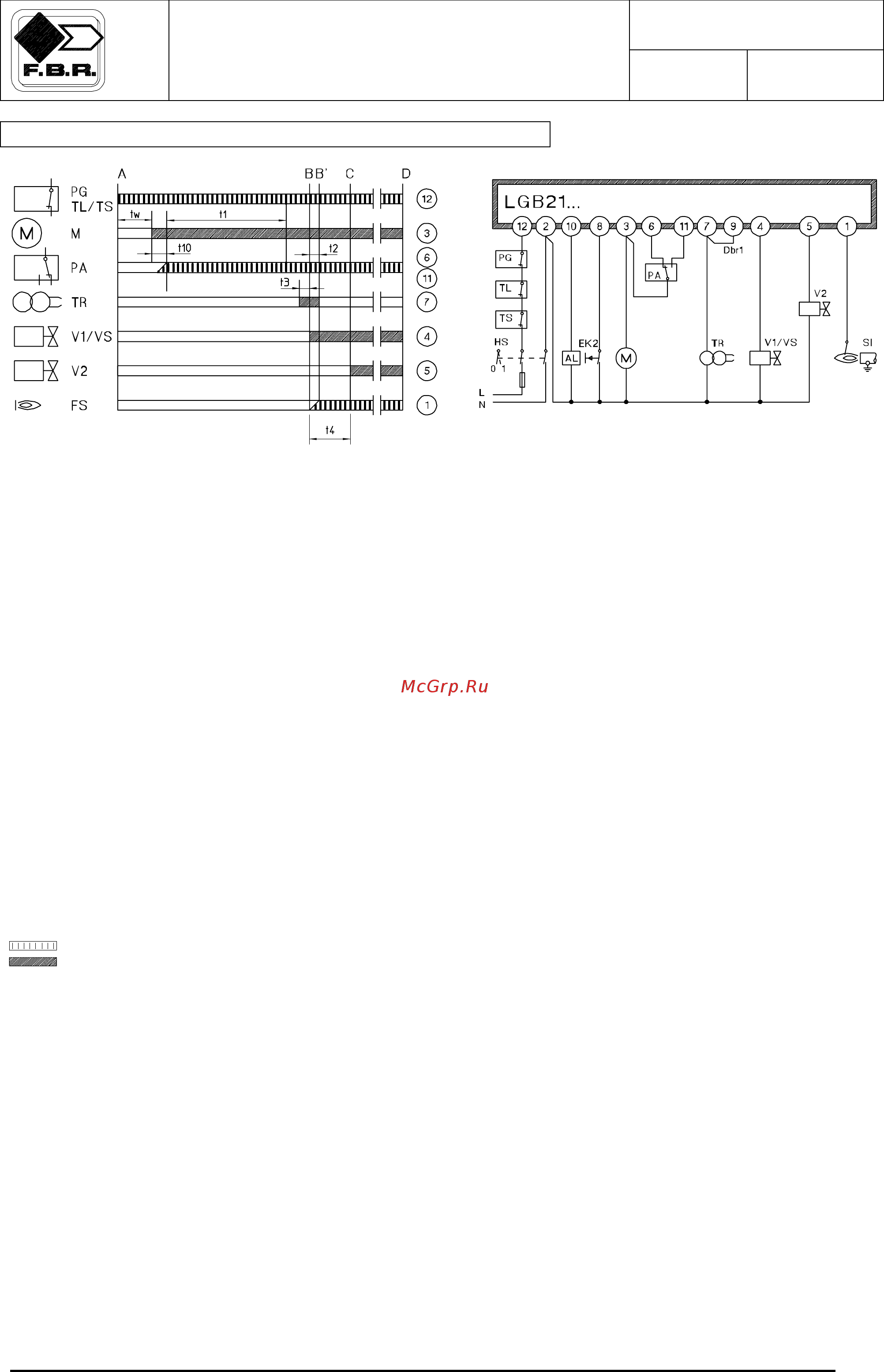

РАБОЧАЯ ДИАГРАММА И СХЕМА ПОДКЛЮЧЕНИЙ
ОБОЗНАЧЕНИЯ:
A - запуск (после срабатывания термостата TL)
B-B' - время стабилизации пламени
B' - начало работы горелки
С - сигнал на включение 2-й ступени горелки
D - останов горелки (после размыкания термостата TL)
tw - время ожидания ~ 8 сек.
t1 - время предварительной продувки ≥ 30 сек.
t2 - предохранительный период ≤ 3 сек.
t3 - время предварительного зажигания ~ 2 сек.
t4 - интервал между срабатыванием клапанов V1 и V2 (1-й и 2-й ступени) ~ 8 сек.
t10 - время до начала контроля давления воздуха ≥ 5 сек.
V1/VS - клапан 1-й ступени / предохранительный клапан
V2 - клапан 2-й ступени
FS - сигнал наличия пламени
PG - реле давления газа
PA - реле давления воздуха
M - двигатель вентилятора
TL - рабочий термостат или реле давления
TS - предохранительный термостат или реле давления
TR - трансформатор поджига
1...12 - номера контактов
- требуемые входные сигналы
- выходные сигналы управления горелкой
AL - сигнал блокировки горелки
Dbr1 - перемычка
EK2 - кнопка разблокировки
SI - ионизационный электрод
HS - выключатель
L - фаза
N - нейтраль
