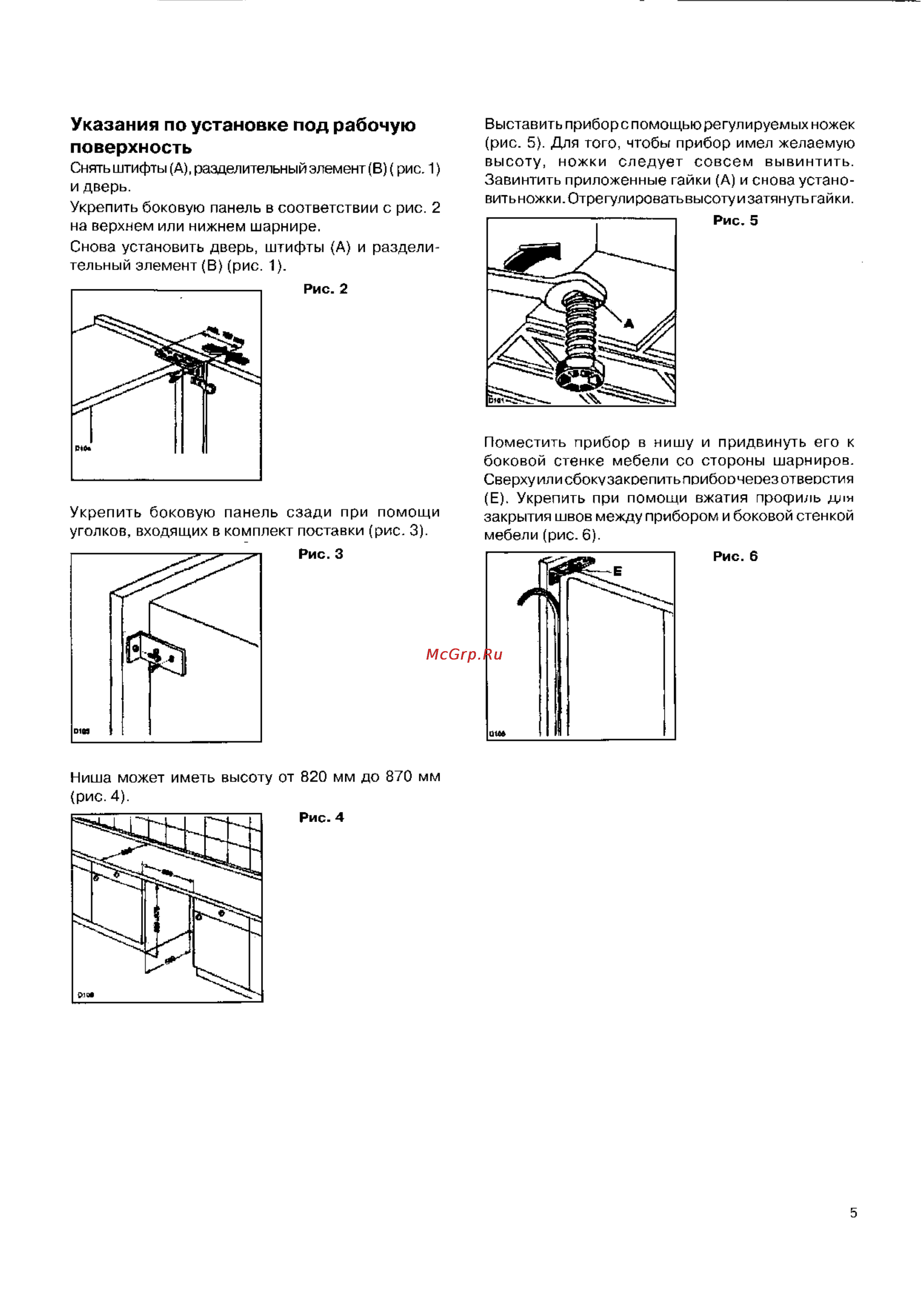

Указания по установке под рабочую поверхность Снять штифты А разделительный элемент В рис 1 и дверь Укрепить боковую панель в соответствии с рис 2 на верхнем или нижнем шарнире Снова установить дверь штифты А и раздели тельный элемент В рис 1 Укрепить боковую панель сзади при помощи уголков входящих в комплект поставки рис 3 Выставить прибор с помощью регулируемых ножек рис 5 Для того чтобы прибор имел желаемую высоту ножки следует совсем вывинтить Завинтить приложенные гайки А и снова устано вить ножки Отрегулировать высоту и затянуть гайки Поместить прибор в нишу и придвинуть его к боковой стенке мебели со стороны шарниров Сверху или сбоку закрепитьприбоочеоезотвеостия Е Укрепить при помощи вжатия профиль для закрытия швов между прибором и боковой стенкой мебели рис 6 Ниша может иметь высоту от 820 мм до 870 мм Рис 4 5
